AutoCAD2014中文版公差标注方法及使用示例

2023-11-02 理论教育版权反馈

【摘要】：AutoCAD提供了5种标注公差的方式，分别是“无”“对称”“极限偏差”“极限尺寸”和“基本尺寸”，其中“无”表示不标注公差，其余4种标注情况如图7-17所示。“垂直位置”下拉列表框：用于控制“对称”和“极限偏差”形式公差标注的文本对齐方式，如图7-18所示。用于在堆叠时，控制上偏差值和下偏差值的对齐。

在“新建标注样式”对话框中，第7个选项卡是“公差”选项卡，如图7-16所示。该选项卡用于确定标注公差的方式，现对选项卡中的各选项分别说明如下：

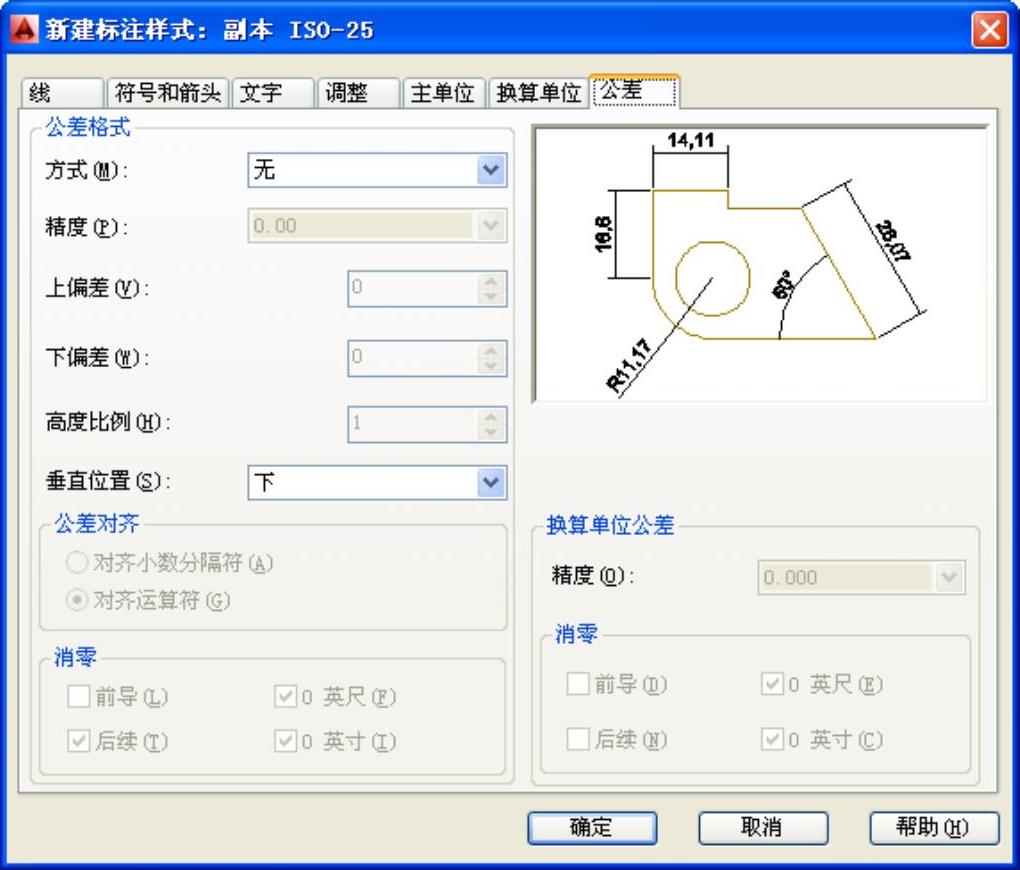

图7-16 “公差”选项卡

1.“公差格式”选项组。用于设置公差的标注方式。

（1）“方式”下拉列表框：用于设置公差标注的方式。AutoCAD提供了5种标注公差的方式，分别是“无”“对称”“极限偏差”“极限尺寸”和“基本尺寸”，其中“无”表示不标注公差，其余4种标注情况如图7-17所示。

（2）“精度”下拉列表框：用于确定公差标注的精度。

（3）“上偏差”微调框：用于设置尺寸的上偏差。

（4）“下偏差”微调框：用于设置尺寸的下偏差。

（5）“高度比例”微调框：用于设置公差文本的高度比例，即公差文本的高度与一般尺寸文本的高度之比。

（6）“垂直位置”下拉列表框：用于控制“对称”和“极限偏差”形式公差标注的文本对齐方式，如图7-18所示。

1）上：公差文本的顶部与一般尺寸文本的顶部对齐。

2）中：公差文本的中线与一般尺寸文本的中线对齐。(www.chuimin.cn)

3）下：公差文本的底线与一般尺寸文本的底线对齐。

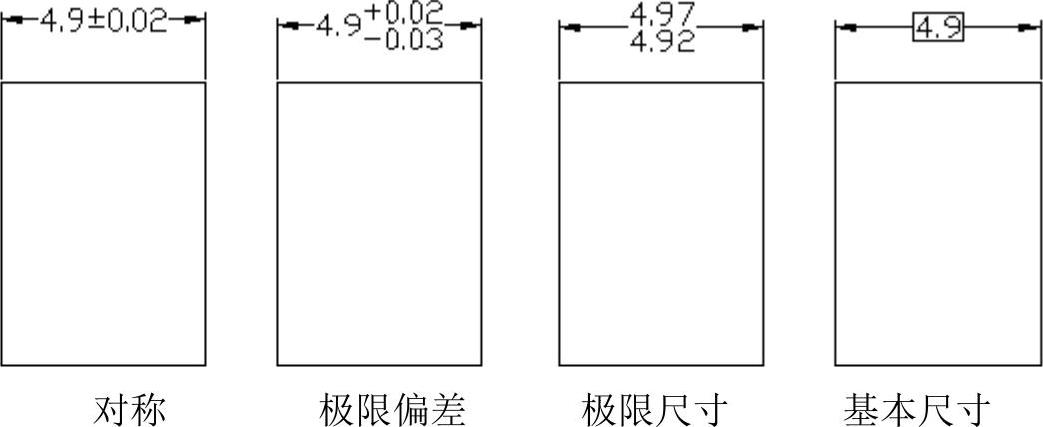

图7-17 公差标注的形式

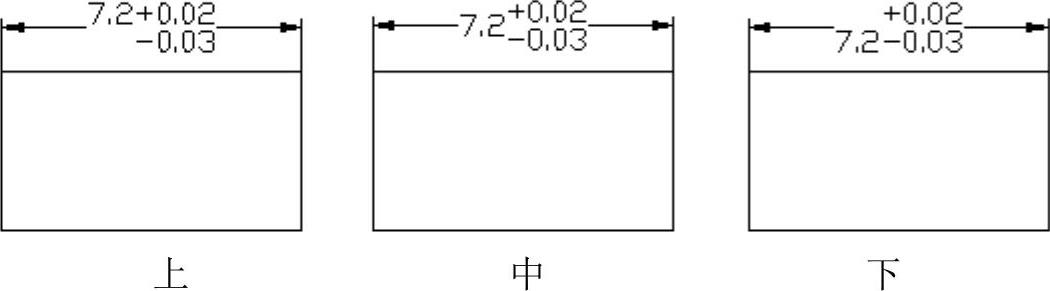

图7-18 公差文本的对齐方式

2.“公差对齐”选项组。用于在堆叠时，控制上偏差值和下偏差值的对齐。

（1）“对齐小数分隔符”单选按钮：单击该单选按钮，通过值的小数分割符堆叠值。

（2）“对齐运算符”单选按钮：单击该单选按钮，通过值的运算符堆叠值。

3.“消零”选项组。用于控制是否禁止输出前导0和后续0以及0英尺和0英寸部分（可用DIMTZIN系统变量设置）。消零设置也会影响由AutoLISP® rtos和angtos函数执行的实数到字符串的转换。其选项意义同前。

4.“换算单位公差”选项组。用于对形位公差标注的替换单位进行设置，各项的设置方法与上面相同。
