AutoCAD2014中文版换算单位精准设置

2023-11-02 理论教育版权反馈

【摘要】：在“新建标注样式”对话框中，第6个选项卡是“换算单位”选项卡，如图7-15所示，该选项卡用于对替换单位的设置，现对选项卡中的各选项分别说明如下：图7-15 “换算单位”选项卡1.“显示换算单位”复选框。“换算单位倍数”微调框：用于指定主单位和替换单位的转换因子。“舍入精度”微调框：用于设定替换单位的圆整规则。“后缀”文本框：用于设置替换单位文本的固定后缀。用于设置替换单位尺寸标注的位置。

在“新建标注样式”对话框中，第6个选项卡是“换算单位”选项卡，如图7-15所示，该选项卡用于对替换单位的设置，现对选项卡中的各选项分别说明如下：

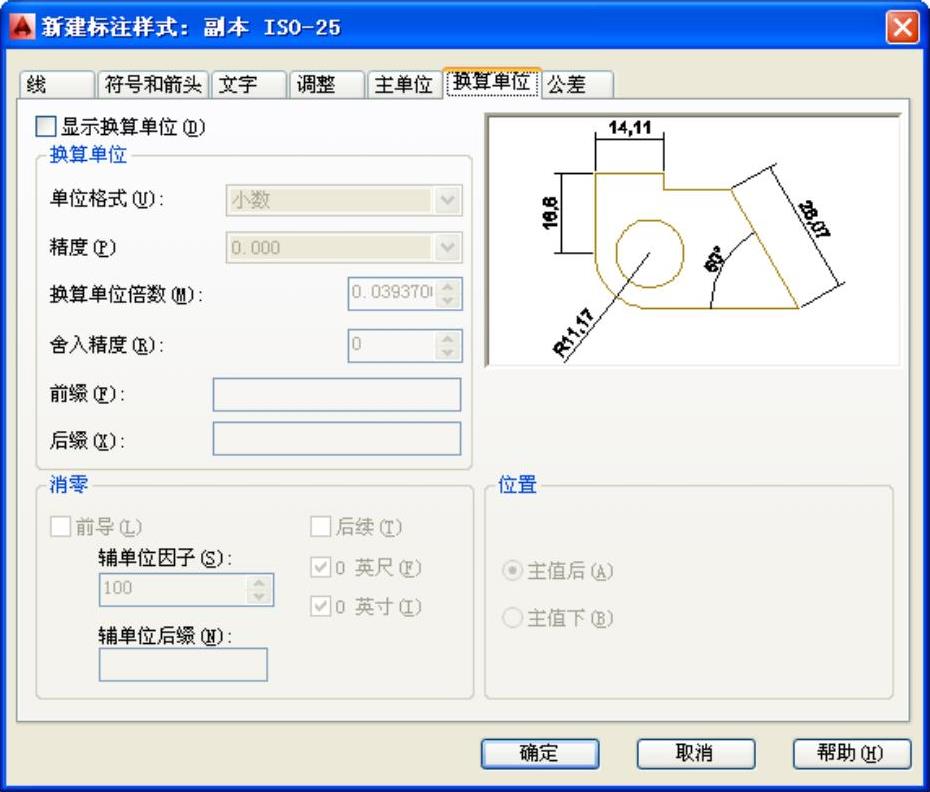

图7-15 “换算单位”选项卡

1.“显示换算单位”复选框。勾选此复选框，则替换单位的尺寸值也同时显示在尺寸文本上。

2.“换算单位”选项组。用于设置替换单位，其中各选项的含义如下：

（1）“单位格式”下拉列表框：用于选择替换单位采用的单位制。

（2）“精度”下拉列表框：用于设置替换单位的精度。

（3）“换算单位倍数”微调框：用于指定主单位和替换单位的转换因子。

（4）“舍入精度”微调框：用于设定替换单位的圆整规则。

（5）“前缀”文本框：用于设置替换单位文本的固定前缀。(www.chuimin.cn)

（6）“后缀”文本框：用于设置替换单位文本的固定后缀。

3.“消零”选项组。

（1）“辅单位因子”微调框：将辅单位的数量设置为一个单位。它用于在距离小于一个单位时以辅单位为单位计算标注距离。例如，如果后缀为m而辅单位后缀为以cm显示，则输入100。

（2）“辅单位后缀”文本框：用于设置标注值辅单位中包含的后缀。可以输入文字或使用控制代码。

其他选项意义同前。

4.“位置”选项组。用于设置替换单位尺寸标注的位置。

（1）“主值后”单选按钮：单击该单选按钮，把替换单位尺寸标注放在主单位标注的后面。

（2）“主值下”单选按钮：单击该单选按钮，把替换单位尺寸标注放在主单位标注的下面。
