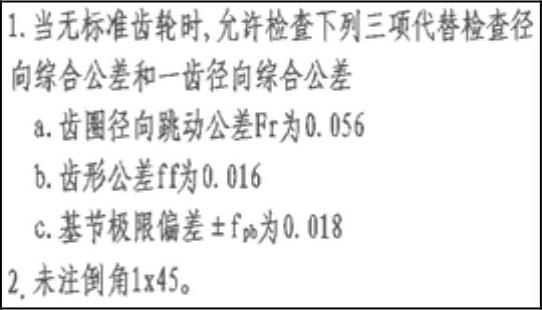

【实例1】标注如图6-57所示的技术要求。

1.目的要求。文字标注在零件图或装配图的技术要求中经常用到，正确进行文字标注是AutoCAD绘图中必不可少的一项工作。通过本例的练习，读者应掌握文字标注的一般方法，尤其是特殊字体的标注方法。

图6-57 技术要求

2.操作提示。

（1）设置文字标注的样式。

（2）利用“多行文字”命令进行标注。

（3）利用快捷菜单，输入特殊字符。

【实例2】在“实例1”标注的技术要求中加入下面一段文字。

1.目的要求。文字编辑是对标注的文字进行调整的重要手段。本例通过添加技术要求文字，让读者掌握文字，尤其是特殊符号的编辑方法和技巧。

2.操作提示。(www.chuimin.cn)

（1）选择实例1中标注好的文字，进行文字编辑。

（2）在打开的文字编辑器中输入要添加的文字。

（3）在输入尺寸公差时要注意，一定要输入“+0.05^-0.06”，然后选择这些文字，单击“文字格式”对话框上的“堆叠”按钮。

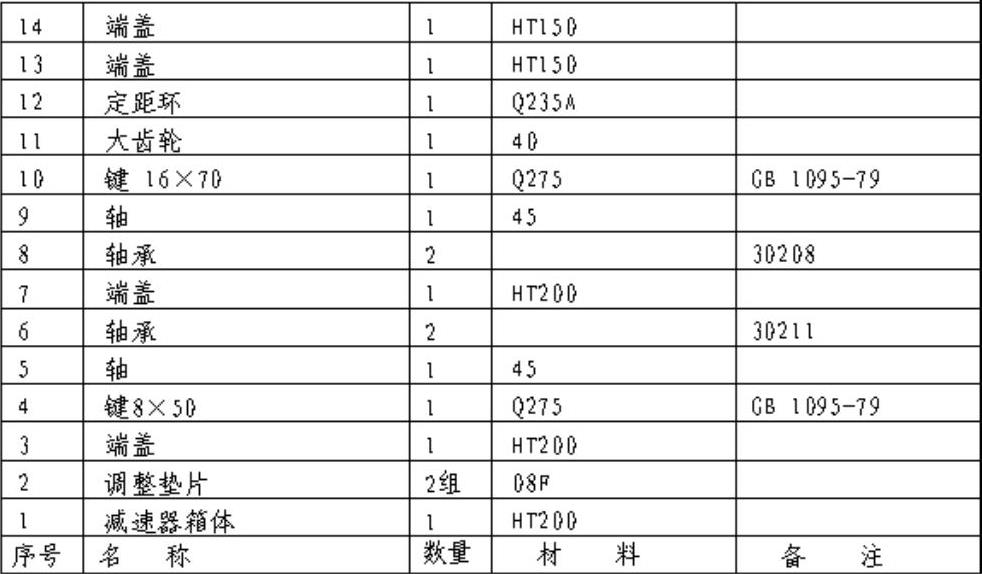

【实例3】绘制如图6-58所示的变速器组装图明细表。

图6-58 变速器组装图明细表

1.目的要求。明细表是工程制图中常用的表格。本例通过绘制明细表，要求读者掌握表格相关命令的用法，体会表格功能的便捷性。

2.操作提示。

（1）设置表格样式。

（2）插入空表格，并调整列宽。

（3）重新输入文字和数据。
