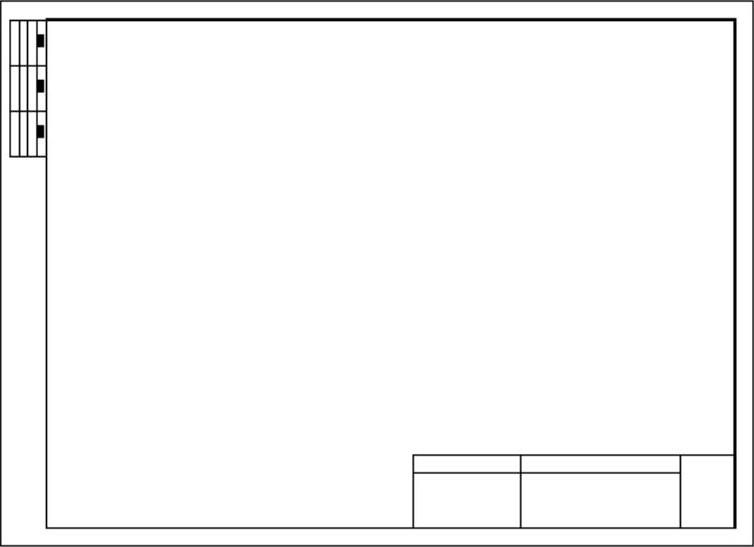

绘制如图6-43所示的建筑制图样板图。

图6-43 样板图

参见光盘

光盘动画演示\第6章\绘制建筑制图样板图.avi

绘制步骤：

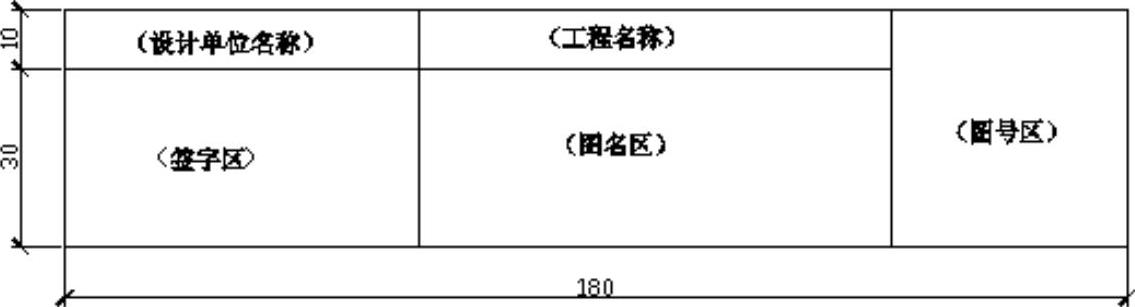

1.绘制标题栏。标题栏具体大小和样式如图6-44所示（标题栏也简称“图标”）。

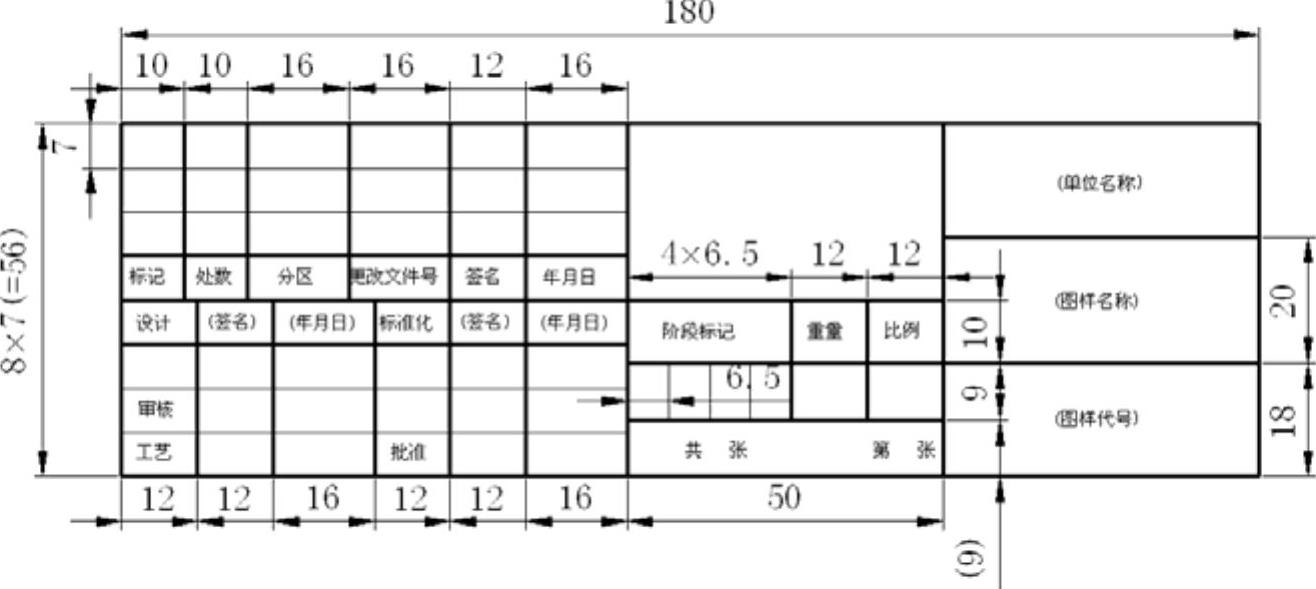

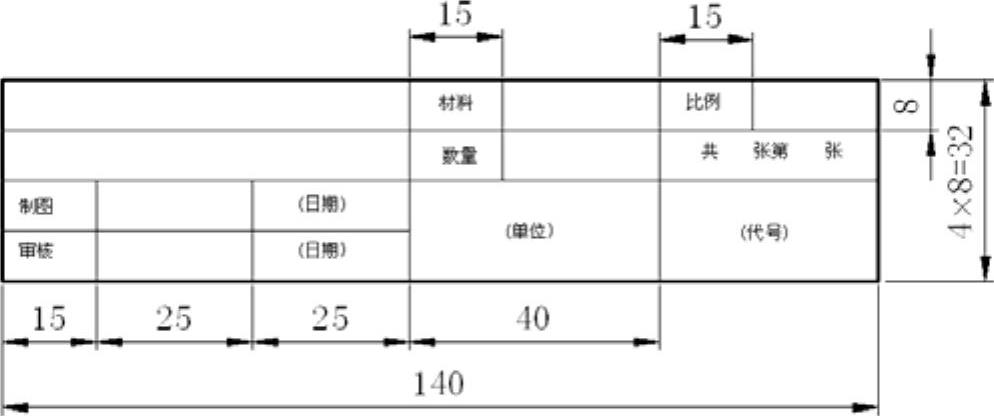

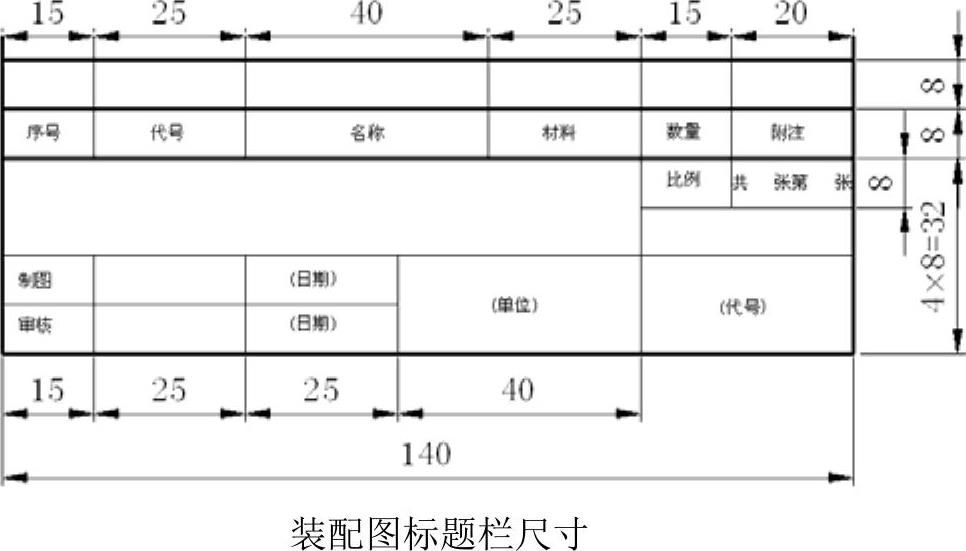

图6-44 标题栏示意图

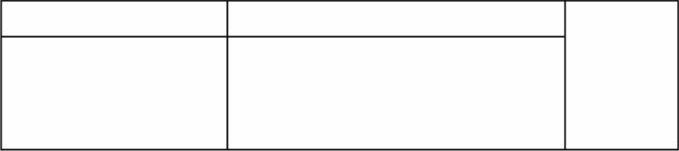

2.单击“绘图”工具栏中的“矩形”按钮和“修改”工具栏中的“分解”按钮、“偏移”按钮和“修剪”按钮，绘制出标题栏，绘制结果如图6-45所示。

图6-45 标题栏绘制结果

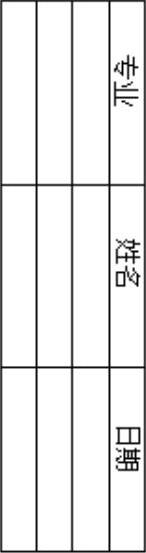

3.绘制会签栏。会签栏具体大小和样式如图6-46所示。同样利用“矩形”“分解”“偏移”等命令绘制出会签栏，绘制结果如图6-47所示。

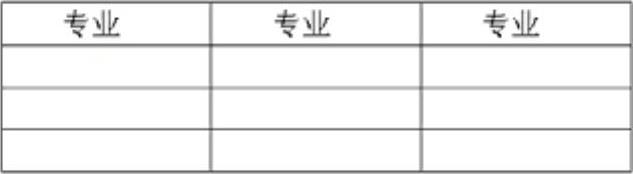

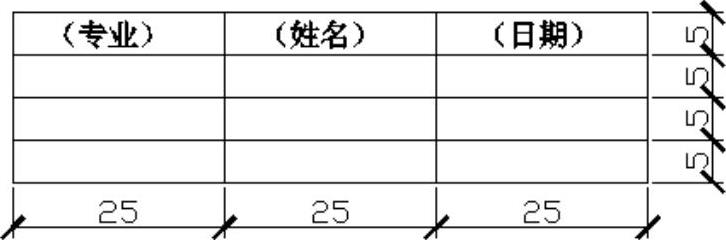

图6-46 会签栏示意图

4.单击“标准”工具栏中的“保存”按钮，将两个表格分别进行保存。单击“标准”工具栏中的“新建”按钮，新建一个图形文件。

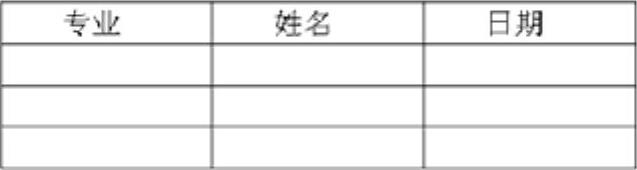

图6-47 会签栏的绘制结果

5.单击“绘图”工具栏中的“矩形”按钮，绘制一个420×297（A3图纸大小）的矩形作为图纸范围。

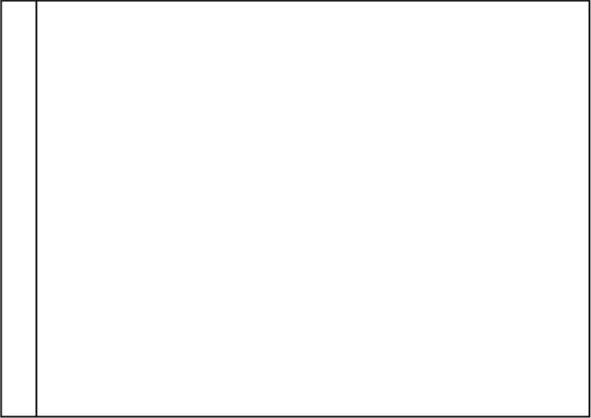

6.单击“修改”工具栏中的“分解”按钮，把矩形分解。再单击“修改”工具栏中的“偏移”按钮，将左边的直线向右偏移25，如图6-48所示。

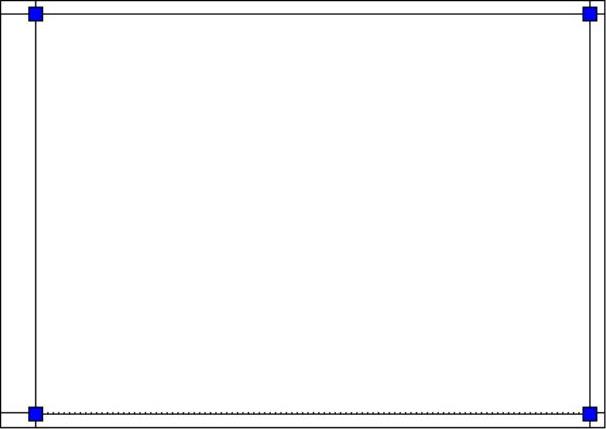

7.单击“修改”工具栏中的“偏移”按钮，使矩形其他的3条边分别向内偏移10，偏移结果如图6-49所示。

图6-48 绘制矩形和偏移操作

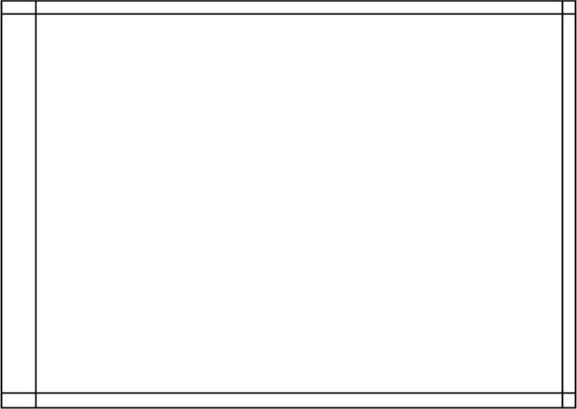

图6-49 偏移结果

8.单击“绘图”工具栏中的“多段线”按钮，按照偏移线绘制如图6-50所示的多段线作为图框，注意设置线宽为0.3mm；然后单击“修改”工具栏中的“删除”按钮，删除偏移的直线。

9.单击“标准”工具栏中的“打开”按钮，找到并打开前面保存的标题栏文件，再选择菜单栏中的“编辑”→“带基点复制”命令，选择标题栏的右下角点作为基点，把标题栏图形复制，然后返回到原来图形中；接着选择菜单栏中的“编辑”→“粘贴”命令，选择图框右下角点作为基点进行粘贴，粘贴结果如图6-51所示。

图6-50 绘制多段线(www.chuimin.cn)

图6-51 粘贴标题栏

10.单击“标准”工具栏中的“打开”按钮，找到并打开前面保存的会签栏文件，再选择菜单栏中的“编辑”→“带基点复制”命令，选择会签栏的右下角点作为基点，把会签栏图形复制，然后返回到原来图形中；接着选择菜单栏中的“编辑”→“粘贴”命令，在空白处粘贴会签栏。

11.选择菜单栏中的“格式”→“文字样式”命令，系统打开“文字样式”对话框。单击“新建”按钮，系统打开“新建文字样式”对话框，接受默认的“样式1”作为文字样式名，单击“确定”按钮退出。系统返回“文字样式”对话框中，在“字体名”下拉列表框中选择“仿宋GB2312”选项，在“宽度因子”文本框中将宽度比例设置为0.7，在“高度”文本框中设置文字高度为2.5，单击“应用”按钮，然后再单击“关闭”按钮。

12.单击“绘图”工具栏中的“多行文字”按钮，命令行提示与操作如下：
