绘制如图6-33所示的苗木表。

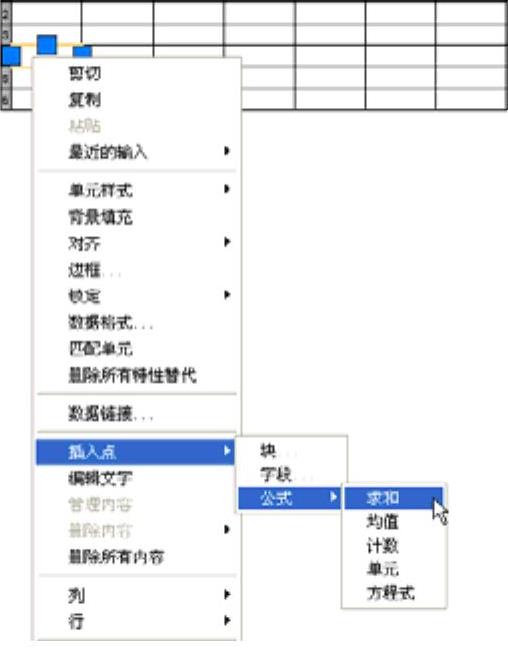

图6-31 插入公式

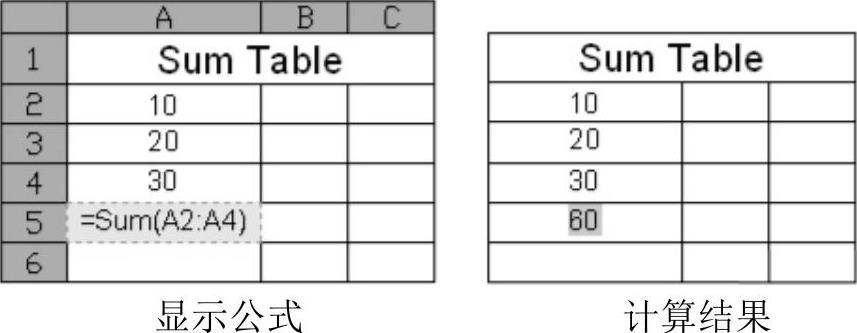

图6-32 进行计算

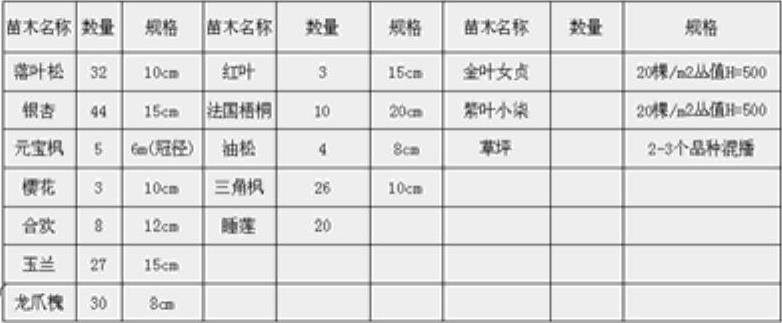

图6-33 苗木表

参见光盘

光盘动画演示\第6章\苗木表.avi

绘制步骤：

1.单击“样式”工具栏中的“表格样式”按钮，命令行提示与操作如下：

系统打开“表格样式”对话框，如图6-34所示。

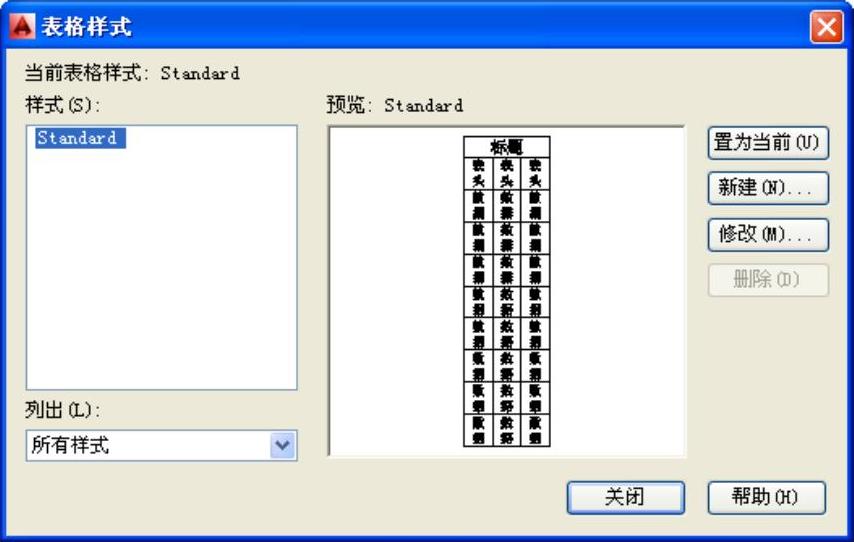

图6-34 “表格样式”对话框

2.单击“新建”按钮，系统打开“创建新的表格样式”对话框，如图6-35所示。输入新的表格名称后，单击“继续”按钮，系统打开“新建表格样式对话框”，如图6-36所示。“数据”选项卡按图6-36设置。“标题”选项卡，按如图6-37所示设置。创建好表格样式后，确定并关闭退出“表格样式”对话框。

图6-35 “创建新的表格样式”对话框

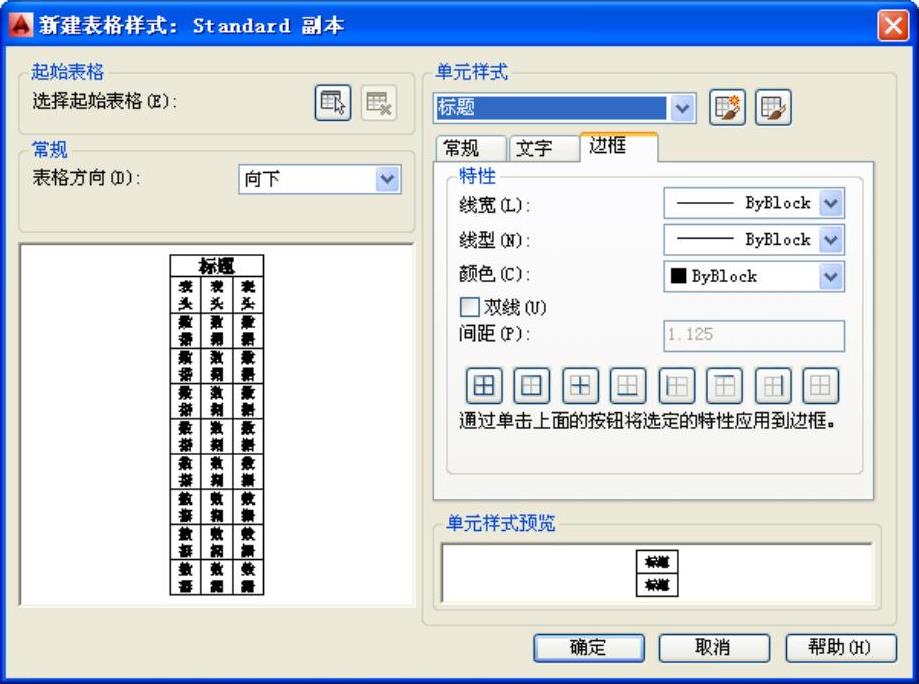

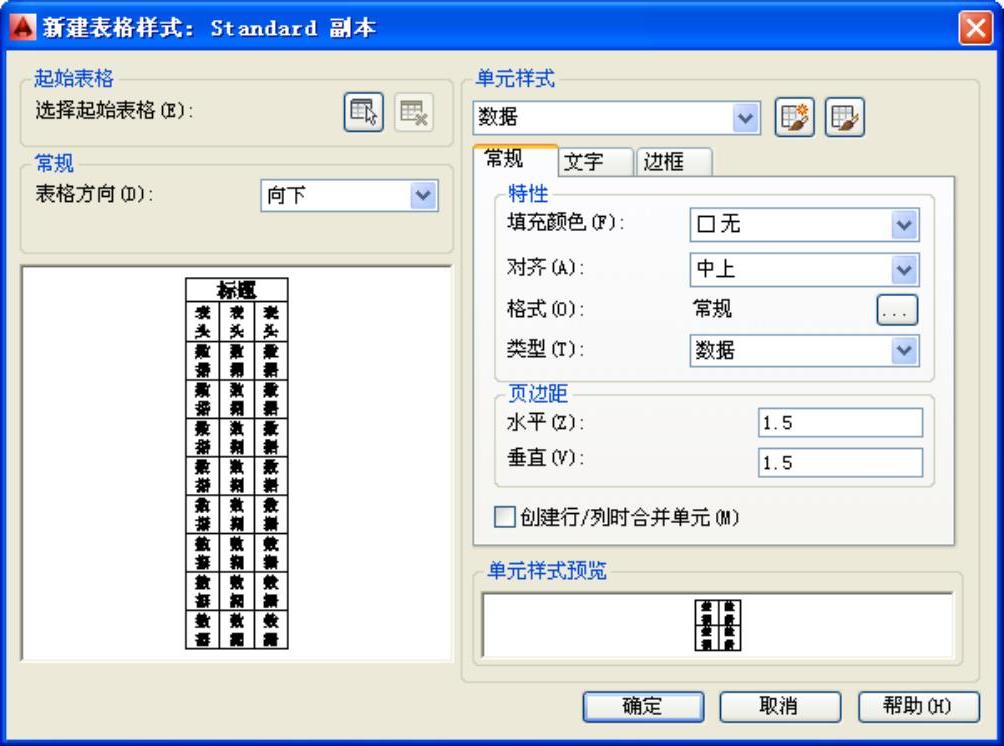

图6-36 “新建表格样式”对话框

(www.chuimin.cn)

图6-37 “标题”选项卡设置

3.创建表格。在设置好表格样式后，可以用TABLE命令创建表格。

4.选择菜单栏中的“绘图”→“表格”命令，系统打开“插入表格”的对话框，设置如图6-38所示。

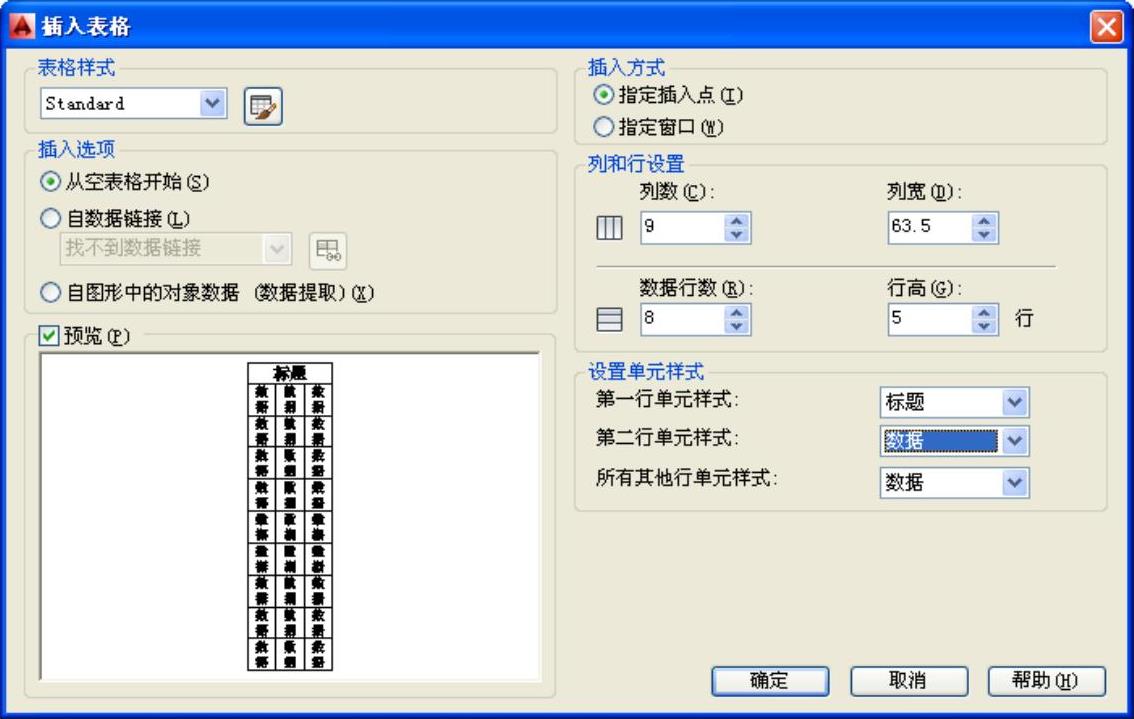

图6-38 “插入表格”对话框

5.单击“确定”按钮，系统在指定的插入点或窗口自动插入一个空表格，并显示多行文字编辑器，用户可以逐行逐列输入相应的文字或数据，如图6-39所示。

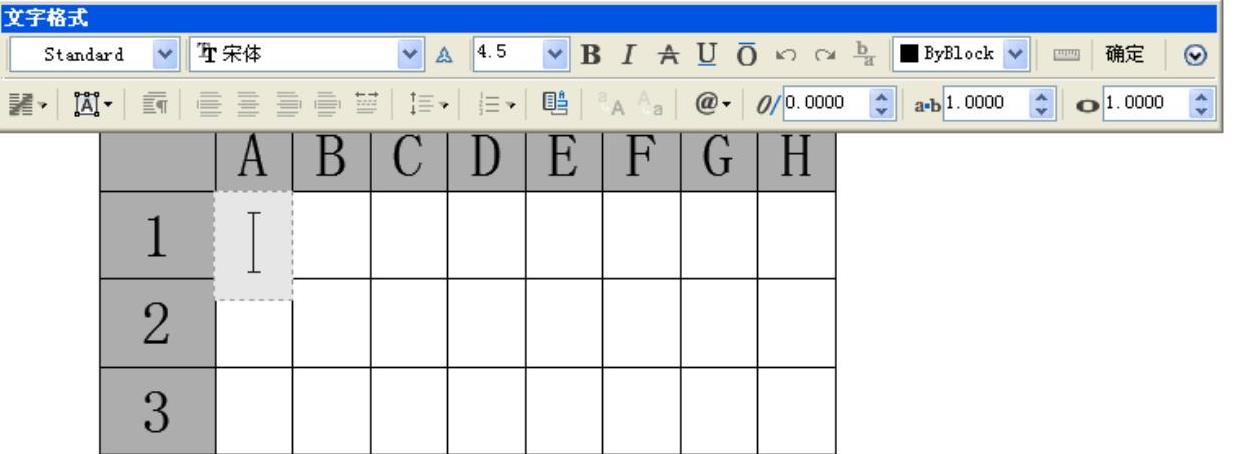

图6-39 多行文字编辑器

6.当编辑完成的表格由需要修改的地方时可用TABLEDIT命令来完成（也可在要修改的表格上单击右键，出现快捷菜单中单击“编辑文字”，如图6-40所示，同样可以达到修改文本的目的）。

多行文字编辑器会再次出现，用户可以进行修改。

在插入后的表格中选择某一个单位格，单击后出现钳夹点，通过移动钳夹点可以改变单元格的大小，如图6-41所示。

最后完成的苗木表如图6-42所示。

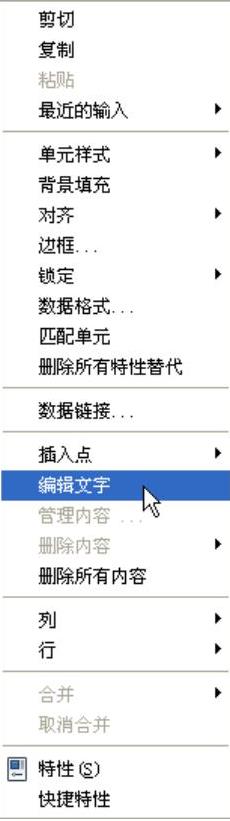

图6-40 快捷菜单

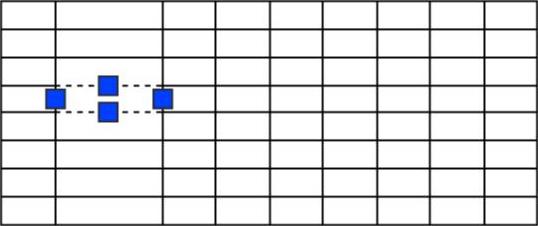

图6-41 改变单元格大小

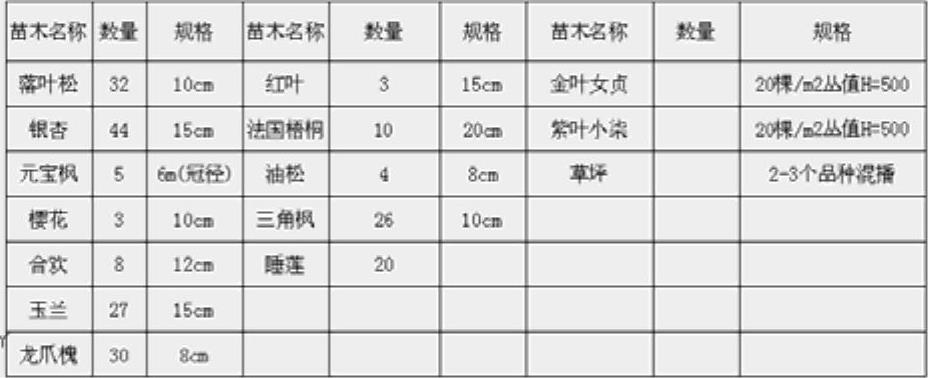

图6-42 苗木表
