单行文本和多行文本的创建和编辑

2023-11-02 理论教育版权反馈

【摘要】：用拾取框选择对象，如果选择的文本是用TEXT命令创建的单行文本，则深显该文本，可对其进行修改；如果选择的文本是用MTEXT命令创建的多行文本，选择对象后则打开多行文字编辑器，可根据前面的介绍对各项设置或对内容进行修改。汉字的高度h不应小于3.5mm，其字宽一般为。

【执行方式】

命令行：DDEDIT（快捷命令：ED）。

菜单栏：选择菜单栏中的“修改”→“对象”→“文字”→“编辑”命令。

工具栏：单击“文字”工具栏中的“编辑”按钮。

【操作步骤】

命令行提示与操作如下：

要求选择想要修改的文本，同时光标变为拾取框。用拾取框选择对象，如果选择的文本是用TEXT命令创建的单行文本，则深显该文本，可对其进行修改；如果选择的文本是用MTEXT命令创建的多行文本，选择对象后则打开多行文字编辑器（如图6-11所示），可根据前面的介绍对各项设置或对内容进行修改。

★知识链接——国家标准对标题栏的规定

国家标准《技术制图》中，规定了汉字、字母和数字的结构形式。

书写字体的基本要求是：(www.chuimin.cn)

1）图样中书写的汉字、数字、字母必须做到：字体端正、笔画清楚、排列整齐、间隔均匀。

2）字体的大小以号数表示，字体的号数就是字体的高度（单位为mm），字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。如需要书写更大的字，其字体高度应按的比率递增。用作指数、分数、注脚和尺寸偏差数值，一般采用小一号字体。

3）汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式推行的《汉字简化方案》中规定的简化字。长仿宋体字的书写要领是：横平竖直、注意起落、结构均匀、填满方格。汉字的高度h不应小于3.5mm，其字宽一般为。

4）字母和数字分为A型和B型。字体的笔画宽度用d表示。A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。字母和数字可写成斜体和直体。

5）斜体字字头向右倾斜，与水平基准线成75°。绘图时，一般用B型斜体字。在同一图样上，只允许选用一种字体。

图6一21、图6一22所示的是图样上常见字体的书写示例。

图6-21 长仿宋字

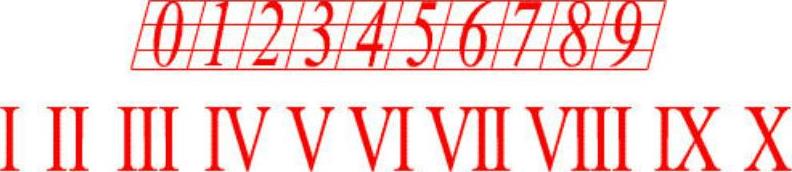

图6-22 数字书写示例
