AutoCAD2014中文版：多行文本标注教程

2023-11-02 理论教育版权反馈

【摘要】：响应后AutoCAD打开如图6-11所示的“文字格式”对话框和多行文字编辑器，可利用此编辑器输入多行文本文字并对其格式进行设置。图6-11 “文字格式”对话框和多行文字编辑器对正：用于确定所标注文本的对齐方式。图6-12 文本层叠图6-13 倾斜角度与斜体效果6）“符号”按钮：用于输入各种符号。

【执行方式】

命令行：MTEXT（快捷命令：T或MT）。

菜单栏：选择菜单栏中的“绘图”→“文字”→“多行文字”命令。

工具栏：单击“绘图”工具栏中的“多行文字”按钮或单击“文字”工具栏中的“多行文字”按钮。

【操作步骤】

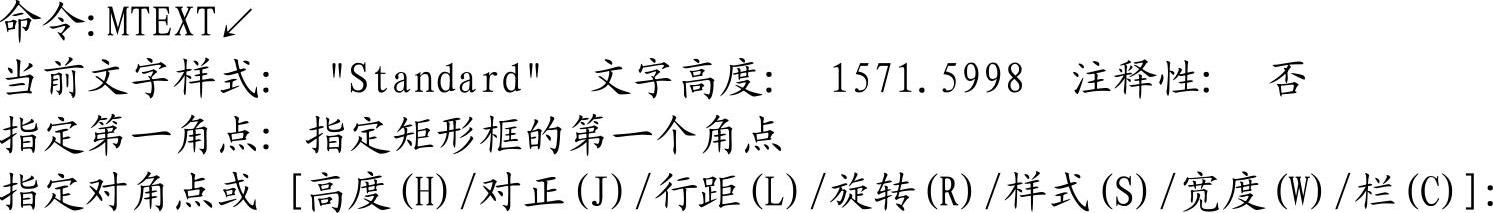

命令行提示与操作如下：

【选项说明】

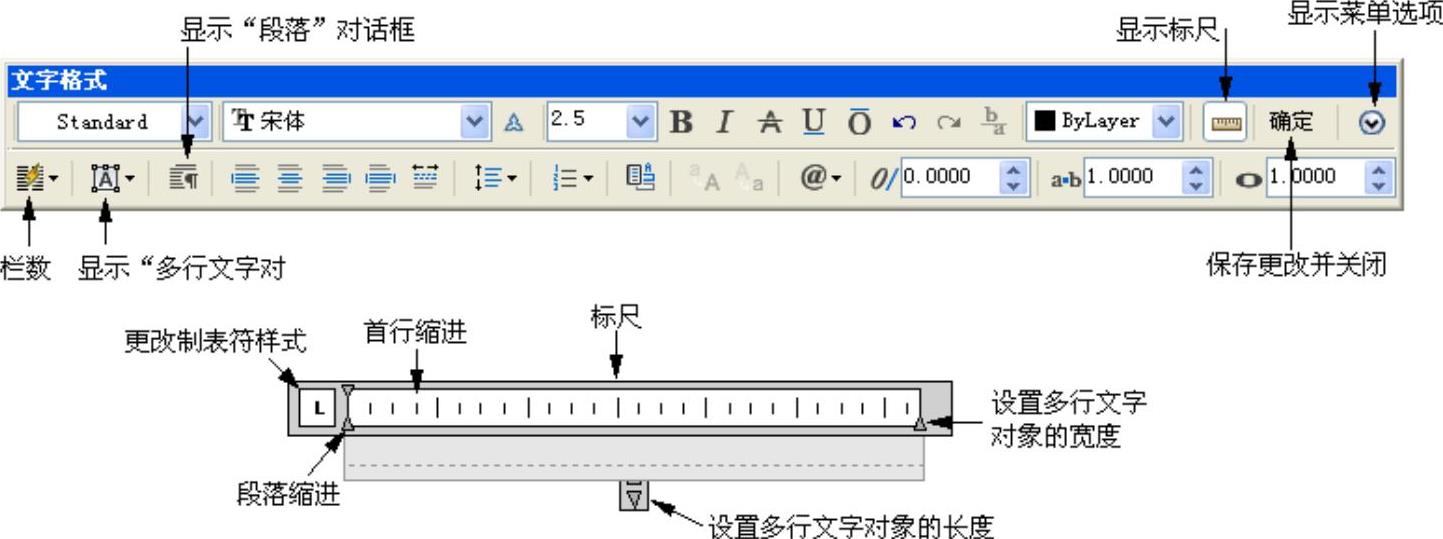

（1）指定对角点：在绘图区选择两个点作为矩形框的两个角点，AutoCAD以这两个点为对角点构成一个矩形区域，其宽度作为将来要标注的多行文本的宽度，第一个点作为第一行文本顶线的起点。响应后AutoCAD打开如图6-11所示的“文字格式”对话框和多行文字编辑器，可利用此编辑器输入多行文本文字并对其格式进行设置。关于该对话框中各项的含义及编辑器功能，稍后再详细介绍。

图6-11 “文字格式”对话框和多行文字编辑器

（2）对正（J）：用于确定所标注文本的对齐方式。选择此选项，命令行提示如下：

输入对正方式[左上T（L）/中上T（C）/右上T（R）/左中M（L）/正中M（C）/右中M（R）/左下B（L）/中下B（C）/右下B（R）]＜左上T（L）＞：

这些对齐方式与TEXT命令中的各对齐方式相同。选择一种对齐方式后按Enter键，系统回到上一级提示。

（3）行距（L）：用于确定多行文本的行间距。这里所说的行间距是指相邻两文本行基线之间的垂直距离。选择此选项，命令行提示如下：

输入行距类型[至少（A）/精确（E）]＜至少（A）＞：

在此提示下有“至少”和“精确”两种方式确定行间距。在“至少”方式下，系统根据每行文本中最大的字符自动调整行间距；在“精确”方式下，系统为多行文本赋予一个固定的行间距，可以直接输入一个确切的间距值，也可以输入“nx”的形式，其中n是一个具体数，表示行间距设置为单行文本高度的n倍，而单行文本高度是本行文本字符高度的1.66倍。

（4）旋转（R）：用于确定文本行的倾斜角度。选择此选项，命令行提示如下：

指定旋转角度＜0＞：

输入角度值后按Enter键，系统返回到“指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）/栏（C）]：”的提示。

（5）样式（S）：用于确定当前的文本文字样式。

（6）宽度（W）：用于指定多行文本的宽度。可在绘图区选择一点，与前面确定的第一个角点组成一个矩形框的宽作为多行文本的宽度；也可以输入一个数值，精确设置多行文本的宽度。

在创建多行文本时，只要指定文本行的起始点和宽度后，系统就会打开如图6-11所示的多行文字编辑器，该编辑器包含一个“文字格式”对话框和一个快捷菜单。用户可以在编辑器中输入和编辑多行文本，包括设置字高、文本样式以及倾斜角度等。该编辑器与Microsoft Word编辑器界面相似，事实上该编辑器与Word编辑器在某些功能上趋于一致。这样既增强了多行文字的编辑功能，又能使用户更熟悉和方便地使用。

（7）栏：指定多行文字对象的栏选项。

1）静态：指定总栏宽、栏数、栏间距宽度（栏之间的间距）和栏高。

2）动态：指定栏宽、栏间距宽度和栏高。动态栏由文字驱动。调整栏将影响文字流，而文字流将导致添加或删除栏。

3）不分栏：将不分栏模式设置给当前多行文字对象。

默认列设置存储在系统变量MTEXTCOLUMN中。

（8）“文字格式”对话框：用来控制文本文字的显示特性。可以在输入文本文字前设置文本的特性，也可以改变已输入的文本文字特性。要改变已有文本文字显示特性，首先应选择要修改的文本，选择文本的方式有以下3种：

1）将光标定位到文本文字开始处，按住鼠标左键，拖到文本末尾。

2）双击某个文字，则该文字被选中。

3）3次单击鼠标，则选中全部内容。

对话框中部分选项的功能介绍如下：

1）“文字高度”下拉列表框：用于确定文本的字符高度，可在文本编辑器中设置输入新的字符高度，也可从此下拉列表框中选择已设定过的高度值。(www.chuimin.cn)

2）“加粗”和“斜体”按钮：用于设置加粗或斜体效果，但这两个按钮只对TrueType字体有效。

3）“下画线”和“上画线”按钮：用于设置或取消文字的上下画线。

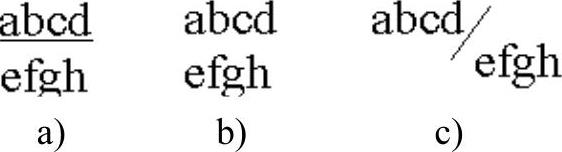

4）“堆叠”按钮：为层叠或非层叠文本按钮，用于层叠所选的文本文字，也就是创建分数形式。当文本中某处出现“/”“^”或“#”3种层叠符号之一时，可层叠文本，其方法是选中需层叠的文字，然后单击此按钮，则符号左边的文字作为分子，右边的文字作为分母进行层叠。AutoCAD提供了3种分数形式；如选中“abcd/efgh”后单击此按钮，得到如图6-12a所示的分数形式；如果选中“abcd^efgh”后单击此按钮，则得到如图6-12b所示的形式，此形式多用于标注极限偏差；如果选中“abcd#efgh”后单击此按钮，则创建斜排的分数形式，如图6-12c所示。如果选中已经层叠的文本对象后单击此按钮，则恢复到非层叠形式。

5）“倾斜角度”下拉列表框：用于设置文字的倾斜角度。

▲技巧与提示——倾斜角度与斜体效果的区别

倾斜角度与斜体效果是两个不同的概念，前者可以设置任意倾斜角度，后者是在任意倾斜角度的基础上设置斜体效果，如图6一13所示。第一行倾斜角度为0°，非斜体效果；第二行倾斜角度为12°，非斜体效果；第三行倾斜角度为12°，斜体效果。

图6-12 文本层叠

图6-13 倾斜角度与斜体效果

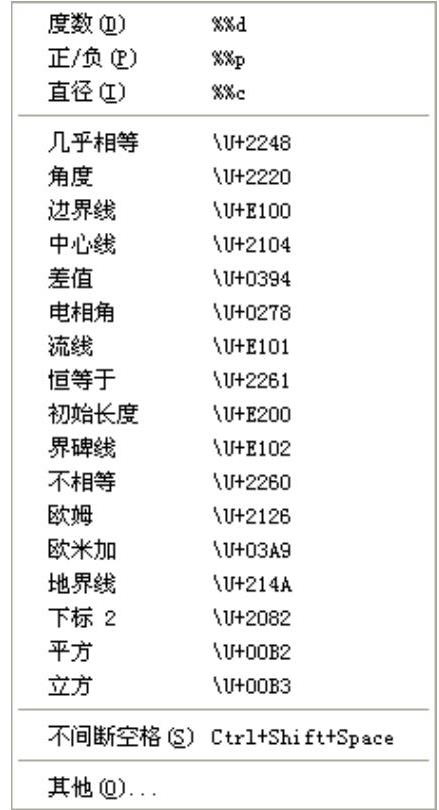

6）“符号”按钮：用于输入各种符号。单击此按钮，系统打开符号列表，如图6-14所示，可以从中选择符号输入到文本中。

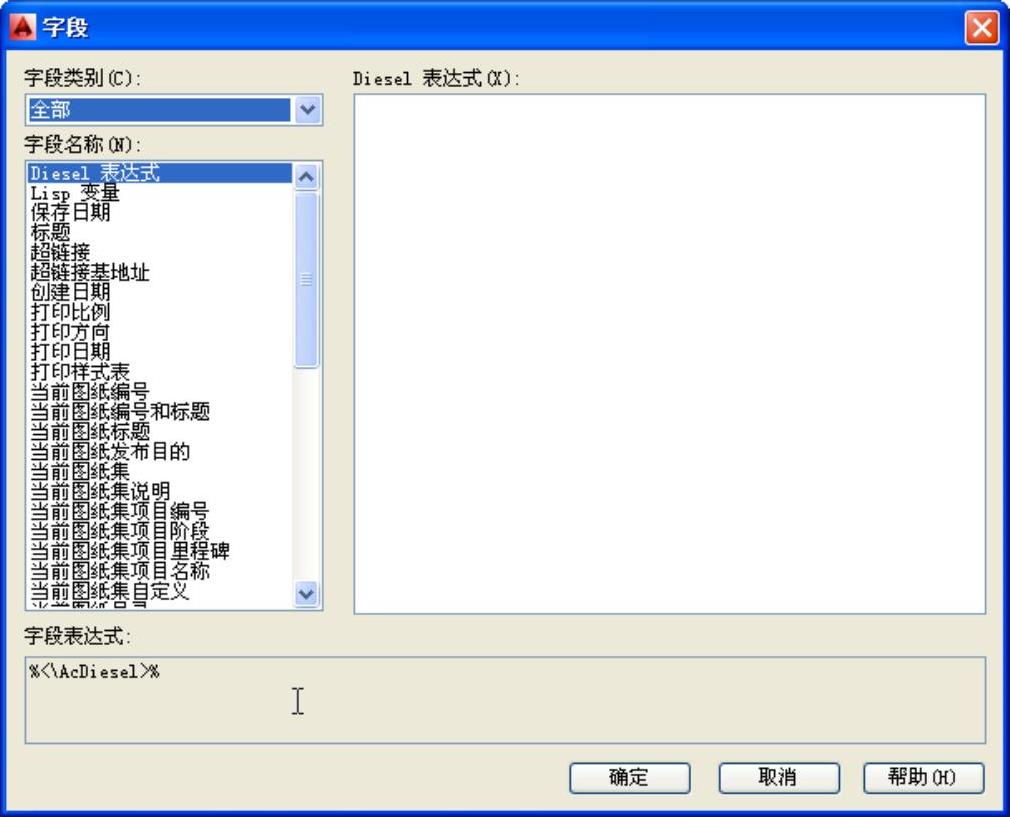

7）“插入字段”按钮：用于插入一些常用或预设字段。单击此按钮，系统打开“字段”对话框，如图6-15所示，用户可从中选择字段，插入到标注文本中。

图6-14 符号列表

图6-15 “字段”对话框

8）“追踪”下拉列表框：用于增大或减小选定字符之间的空间。1.0表示设置常规间距，设置大于1.0表示增大间距，设置小于1.0表示减小间距。

9）“宽度因子”下拉列表框：用于扩展或收缩选定字符。1.0表示设置代表此字体中字母的常规宽度，可以增大该宽度或减小该宽度。

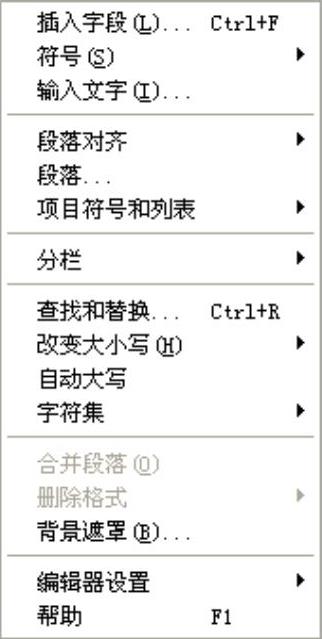

（9）“选项”菜单。在“文字格式”对话框中单击“选项”按钮，系统打开“选项”菜单，如图6-16所示。其中许多选项与Word中相关选项类似，对其中比较特殊的选项简单介绍如下：

1）符号：在光标位置插入列出的符号或不间断空格，也可手动插入符号。

2）输入文字：选择此项，系统打开“选择文件”对话框，如图6-17所示。选择任意ASCII或RTF格式的文件。输入的文字保留原始字符格式和样式特性，但可以在多行文字编辑器中编辑和格式化输入的文字。选择要输入的文本文件后，可以替换选定的文字或全部文字，或在文字边界内将插入的文字附加到选定的文字中。输入文字的文件必须小于32KB。

3）字符集：显示代码页菜单，可以选择一个代码页并将其应用到选定的文本文字中。

4）删除格式：清除选定文字的粗体、斜体或下画线格式。

5）堆叠：选择此项，文字显示堆叠形式。

6）背景遮罩：用设定的背景对标注的文字进行遮罩。选择此项，系统打开“背景遮罩”对话框，如图6-18所示。
