【实例1】绘制如图5-223所示的桌椅。

1.目的要求。本例设计的图形除了要用到基本的绘图命令外，还用到“阵列”编辑命令。通过本例，要求读者灵活掌握绘图的基本技巧，巧妙利用一些编辑命令以快速灵活地完成绘图工作。

图5-221 圆柱齿轮左视图

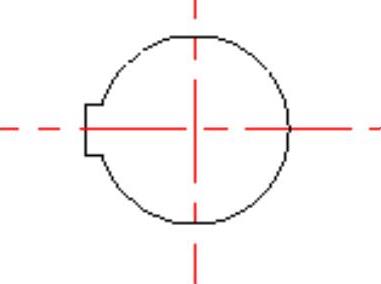

图5-222 键槽轮廓线

2.操作提示。

（1）利用“圆”和“偏移”命令绘制圆形餐桌。

（2）利用“直线”“圆弧”以及“镜像”命令绘制椅子。

（3）阵列椅子。

【实例2】绘制如图5-224所示的小人头。

1.目的要求。本例设计的图形除了要用到很多基本的绘图命令外，考虑到图形对象的对称性，还要用到“镜像”编辑命令。通过本例，要求读者灵活掌握绘图的基本技巧，掌握镜像命令的用法。

2.操作提示。

（1）利用“圆”“直线”“圆环”“多段线”和“圆弧”命令绘制小人头一半的轮廓。

（2）以外轮廓圆竖直方向上两点为对称轴镜像图形。

【实例3】绘制如图5-225所示的均布结构图形。

1.目的要求。本例设计的图形是一个常见的机械零件。在绘制的过程中，除了要用到“直线”、“圆”等基本绘图命令外，还要用到“剪切”和“阵列”编辑命令。通过本例，要求读者熟练掌握“剪切”和“阵列”编辑命令的用法。

图5-223 桌椅

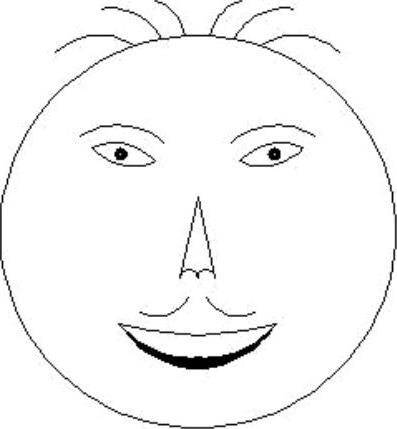

图5-224 小人头(www.chuimin.cn)

2.操作提示。

（1）设置新图层。

（2）绘制中心线和基本轮廓。

（3）进行阵列编辑。

（4）进行剪切编辑。

【实例4】绘制如图5-226所示的圆锥滚子轴承。

图5-225 均布结构图形

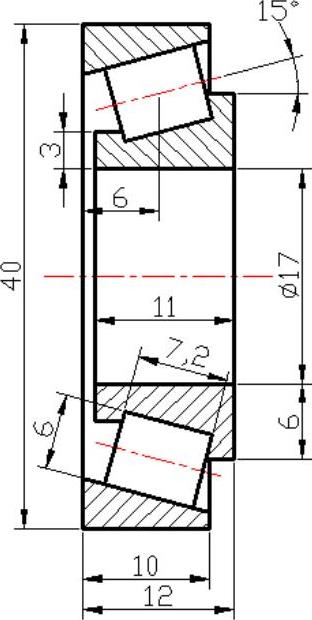

图5-226 圆锥滚子轴承

1.目的要求。本例要绘制的是一个圆锥滚子轴承的剖视图。除了要用到一些基本的绘图命令外，还要用到“图案填充”命令以及“旋转”、“镜像”、“剪切”等编辑命令。通过对本例图形的绘制，使读者进一步熟悉常见编辑命令以及“图案填充”命令的使用。

2.操作提示。

（1）新建图层。

（2）绘制中心线及滚子所在的矩形。

（3）旋转滚子所在的矩形。

（4）绘制半个轴承轮廓线。

（5）对绘制的图形进行剪切。

（6）镜像图形。

（7）分别对轴承外圈和内圈进行图案填充。
