本实例将详细介绍如图5-185所示沙发的绘制方法与操作技巧,从中学习使用AutoCAD相关功能命令绘制室内装饰家具的使用方法。
图5-185 沙发
参见光盘
光盘动画演示\第5章\组合沙发的绘制avi
绘制步骤:
1.单击“绘图”工具栏中的“直线”按钮,绘制其中单个沙发造型,如图5-186所示。
2.单击“绘图”工具栏中的“圆弧”按钮,将沙发面4边连接起来,得到完整的沙发面,如图5-187所示。
3.单击“绘图”工具栏中的“直线”按钮,绘制侧面扶手,如图5-188所示。
图5-186 创建沙发面4边
图5-187 连接边角
图5-188 绘制扶手
图5-189 绘制扶手弧边线

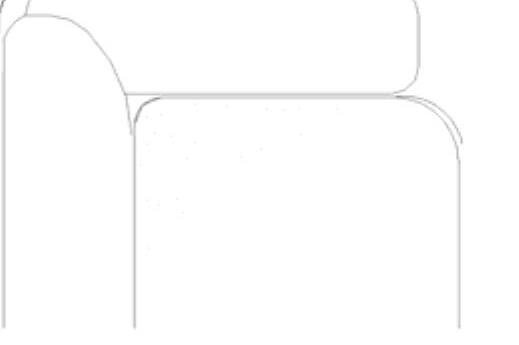

4.单击“绘图”工具栏中的“圆弧”按钮,绘制侧面扶手弧边线,如图5-189所示。

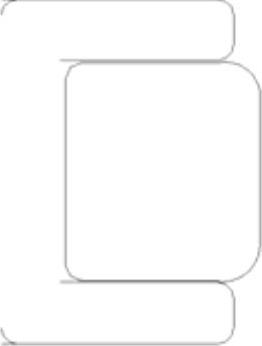

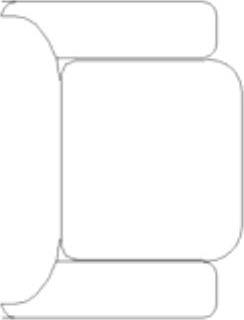

5.单击“修改”工具栏中的“镜像”按钮,以中间的轴线位置作为镜像线进行镜像绘制另外一个方向的扶手轮廓,如图5-190所示。
6.单击“绘图”工具栏中的“圆弧”按钮,绘制沙发背部扶手轮廓。单击“修改”工具栏中的“镜像”按钮
,镜像扶手轮廓如图5-191所示。
图5-190 创建另外一侧扶手
图5-191 创建背部扶手

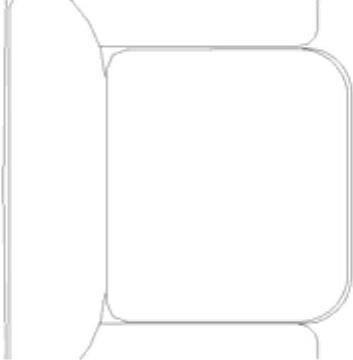

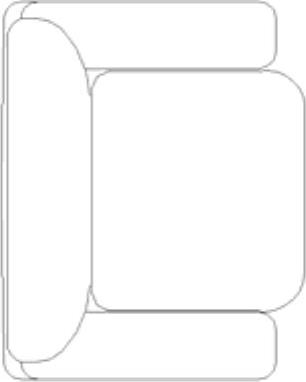

7.单击“绘图”工具栏中的“圆弧”按钮,继续完善沙发背部扶手轮廓。单击“修改”工具栏中的“镜像”按钮
,镜像背部扶手轮廓如图5-192所示。
8.偏移直线。单击“修改”工具栏中的“偏移”按钮,对沙发面造型进行修改,使其更为形象,如图5-193所示。
9.单击“绘图”工具栏中的“点”按钮,细化沙发面造型,如图5-194所示。

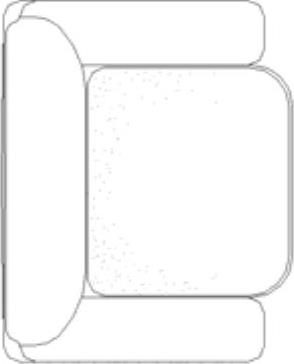

10.单击“绘图”工具栏中的“点”按钮,进一步细化沙发面造型,使其更为形象,如图5-195所示。
图5-192 完善背部扶手
图5-193 修改沙发面
图5-194 细化沙发面
图5-195 完善沙发面

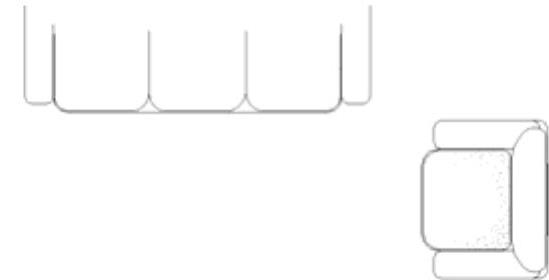

11.按照步骤2~10的方法,绘制3人座的沙发造型,如图5-196所示。

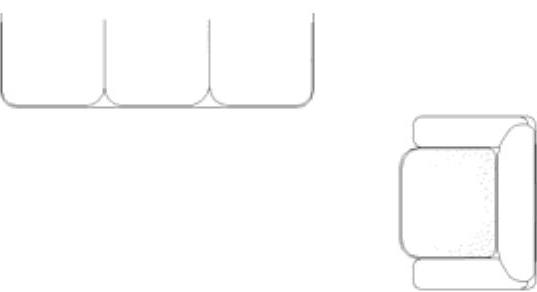

12.单击“绘图”工具栏中的“直线”按钮和“修改”工具栏中的“镜像”
按钮,绘制扶手造型,如图5-197所示。(www.chuimin.cn)
图5-196 座沙发
图5-197 制3座沙发扶手
13.单击“绘图”工具栏中的“圆弧”按钮,绘制3人座沙发背部造型,如图5-198所示。

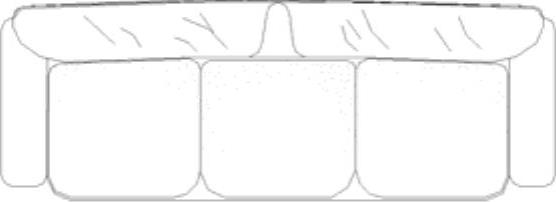

14.单击“绘图”工具栏中的“点”按钮,对3人座沙发面造型进行细化,如图5-199所示。
图5-198 立3人座背部造型
图5-199 细化3人座沙发面
15.单击“修改”工具栏中的“移动”按钮,调整两个沙发造型的位置,如图5-200所示。
16.单击“修改”工具栏中的“镜像”按钮,对单个沙发进行镜像,得到沙发组造型,如图5-201所示。
图5-200 调整沙发位置
图5-201 沙发组

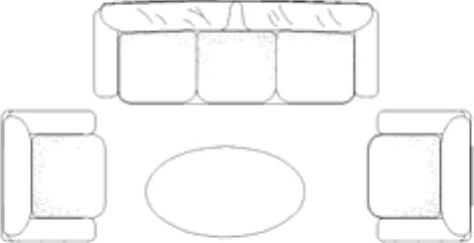

17.单击“绘图”工具栏中的“椭圆”按钮,绘制1个椭圆形建立椭圆形的茶几造型,如图5-202所示。
图5-202 建立椭圆型茶几
图5-203 填充茶几图案

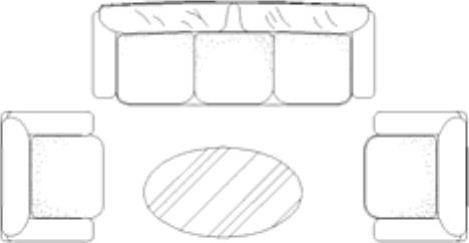

18.单击“绘图”工具栏中的“图案填充”按钮,对茶几进行填充图案,如图5-203所示。

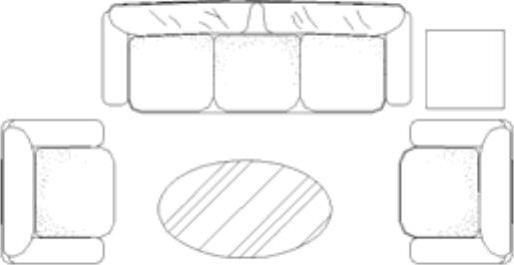

19.单击“绘图”工具栏中的“多边形”按钮,绘制沙发之间的正四边形桌面灯造型,如图5-204所示。

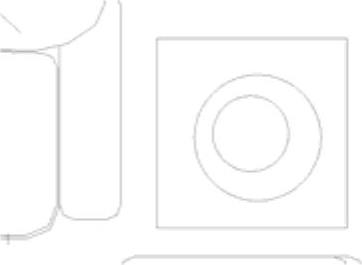

20.单击“绘图”工具栏中的“圆”按钮,绘制两个大小和圆心位置不同的圆形,如图5-205所示。
图5-204 绘制一个正方形
图5-205 绘制2个圆形

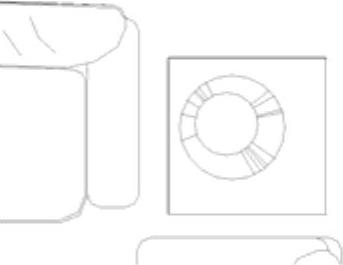

21.单击“绘图”工具栏中的“直线”按钮,绘制随机斜线形成灯罩效果,如图5-206所示。
22.单击“修改”工具栏中的“镜像”按钮,进行镜像得到两个沙发桌面灯造型,如图5-207所示。

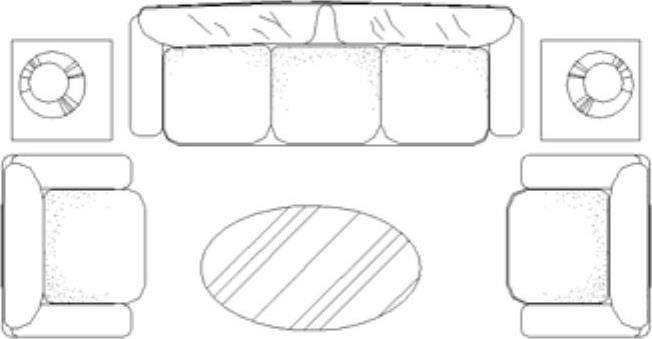

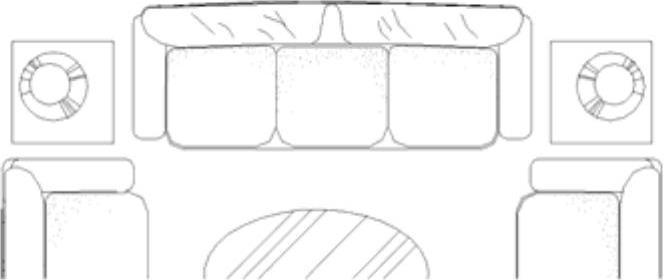

23.单击“标准”工具栏中的“实时缩放”按钮,完成整个沙发绘制,得到如图5-208所示图形。
图5-206 创建灯罩
图5-207 创建另外一侧造型
图5-208 沙发CAD图形
