绘制如图5-175所示的花朵。
参见光盘
光盘动画演示\第5章\花朵的绘制avi
绘制步骤:
图5-175 花朵图案
2.单击“绘图”工具栏中的“正多边形”按钮,绘制图5-176圆心为正多边形的中心点内接于圆的正五边形,结果如图5-177所示。
图5-176 捕捉圆心
图5-177 绘制正五边形
▲技巧与提示——绘图先后顺序的区别
一定要先绘制中心的圆,因为正五边形的外接圆与此圆同心,必须通过捕捉获得正五边形的外接圆圆心位置。如果反过来,先画正五边形,再画圆,会发现无法捕捉正五边形外接圆圆心。
3.单击“绘图”工具栏中的“圆弧”按钮,以最上斜边的中点为圆弧起点,左上斜边中点为圆弧端点,绘制花朵。绘制结果如图5-178。重复“圆弧”命令,绘制另外4段圆弧,结果如图5-179所示。
最后删除正五边形,结果如图5-180所示。
图5-178 一段圆弧
(www.chuimin.cn)
图5-179 绘制所有圆弧
图5-180 绘制花朵

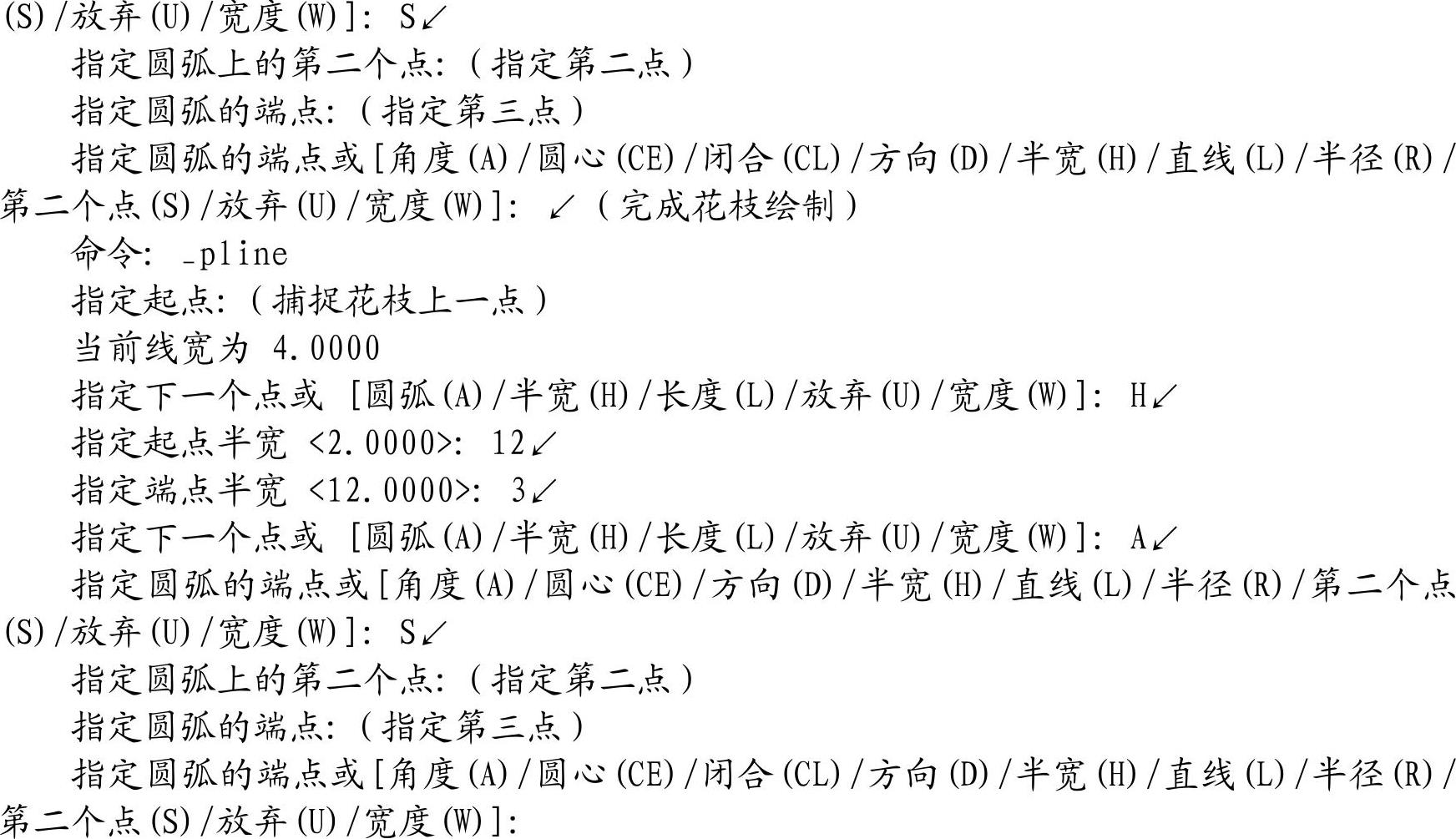

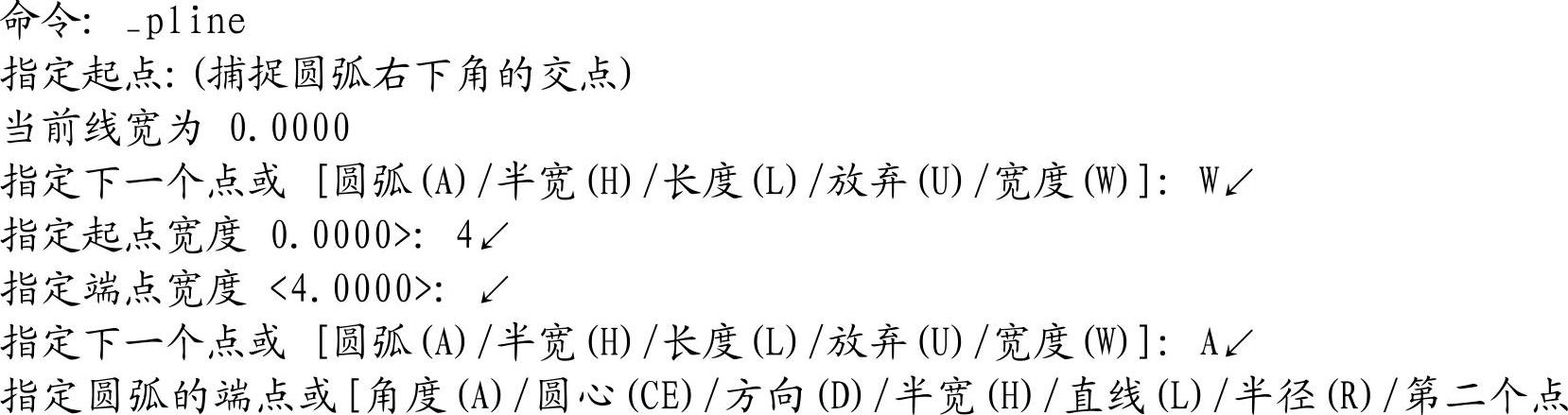

4.单击“绘图”工具栏中的“多段线”按钮,绘制枝叶。花枝的宽度为4;叶子的起点半宽为12,端点半宽为3。命令行提示与操作如下:
同样方法绘制另两片叶子,结果如图5-181所示。
5.选择枝叶,枝叶上显示夹点标志,如图5-182所示,在一个夹点上单击鼠标右键,打开右键快捷菜单,选择其中的“特性”命令,如图5-183所示。系统打开“特性”选项板,在“颜色”下拉列拨框中选择“绿色”,如图5-184所示。
图5-181 绘制出花朵图案

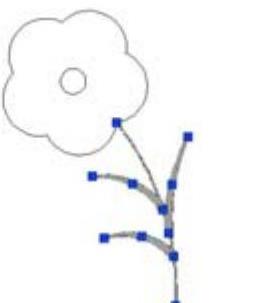

图5-182 选择枝叶

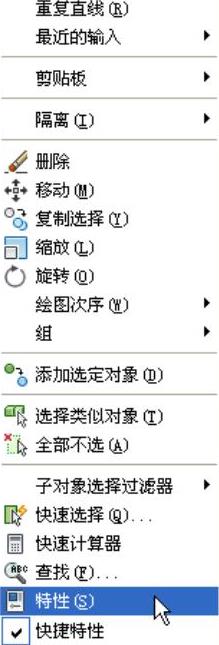

图5-183 右键快捷菜单

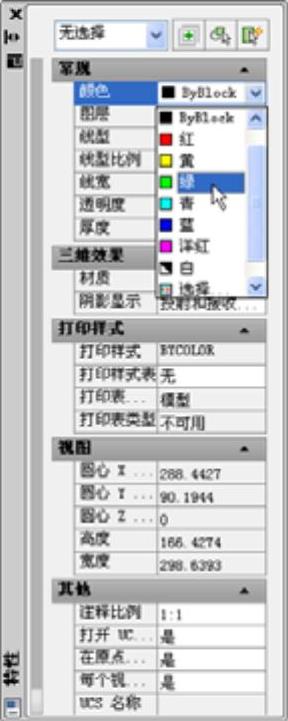

图5-184 修改枝叶颜色
6.按照步骤5的方法修改花朵颜色为红色,花蕊颜色为洋红色,最终结果如图5-175所示。
