AutoCAD2014中文版-操作实例：钳夹功能图形编辑
【摘要】：图5-167 编辑填充图案参见光盘光盘动画演示\第5章\利用钳夹功能编辑图形avi绘制步骤：1.单击“绘图”工具栏中的“直线”按钮和“圆”按钮，绘制图形轮廓。注意，一定要勾选“选项”选项组中的“关联”复选框。图5-171 编辑后的图形图5-172 显示圆上特征点图5-173 移动夹点到新位置

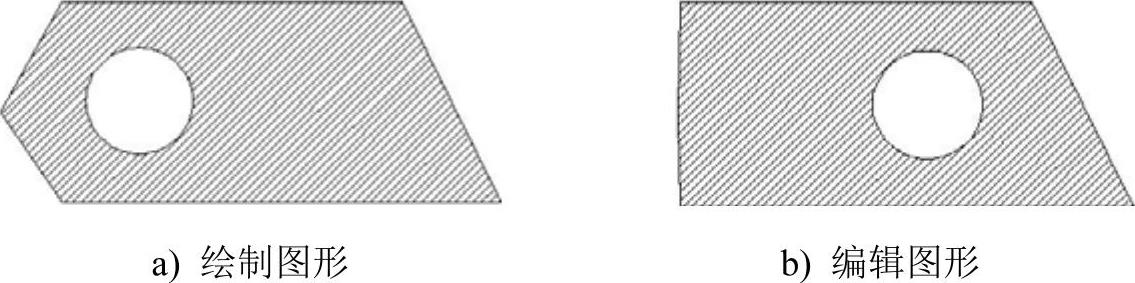

绘制如图5-167a所示图形，并利用钳夹功能编辑成如图5-167b所示的图形。
图5-167 编辑填充图案
参见光盘
光盘动画演示\第5章\利用钳夹功能编辑图形avi
绘制步骤：
1.单击“绘图”工具栏中的“直线”按钮
和“圆”按钮
，绘制图形轮廓。
2.单击“绘图”工具栏中的“图案填充”按钮
，进行图案填充，系统打开“图案填充和渐变色”对话框，如图5-168所示。在“类型”下拉列表框中选择“用户定义”选项，设置“角度”为45°，设置“间距”为10。注意，一定要勾选“选项”选项组中的“关联”复选框。单击“添加：拾取点”按钮
，在绘图区选择要填充的区域，最后单击“确定”按钮，填充结果如图5-167a所示。

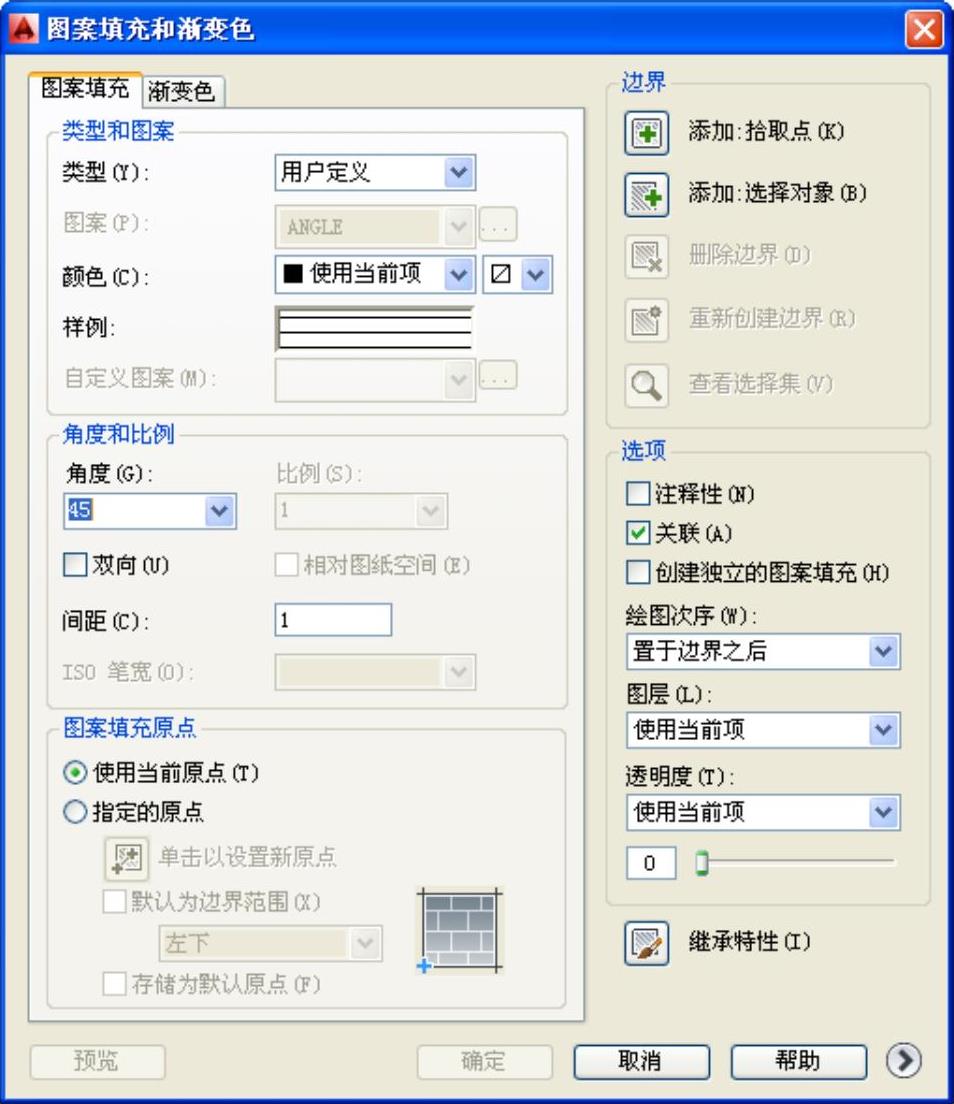

图5-168 “图案填充和渐变色”对话框
3.钳夹功能设置。选择菜单栏中的“工具”→“选项”命令，系统打开“选项”对话框，单击“选择集”选项卡，在“夹点”选项组中勾选“显示夹点”复选框。
4.钳夹编辑。选择如图5-169所示图形左边界的两条线段，这两条线段上会显示出相应特征的点方框，再选择图中最左边的特征点，该点以醒目方式显示，移动鼠标，使光标到如图5-170所示的相应位置单击，得到如图5-171所示的图形。(www.chuimin.cn)

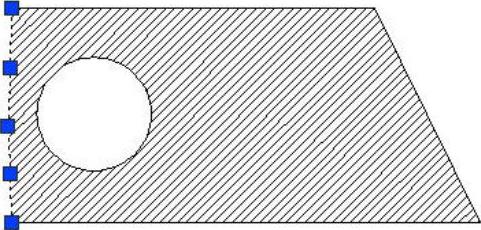

图5-169 显示边界特征点
图5-170 移动夹点到新位置
5.选择圆，圆上会出现相应的特征点，如图5-172所示，选择圆心特征点，则该特征点以醒目方式显示。移动鼠标，使光标位于另一点的位置，如图5-173所示，单击确认，则得到如图5-168b所示的结果。

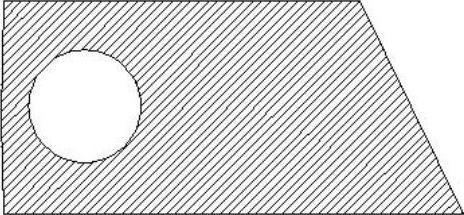

图5-171 编辑后的图形

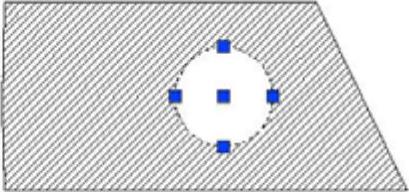

图5-172 显示圆上特征点
图5-173 移动夹点到新位置
