绘制如图5-157所示圆头平键。

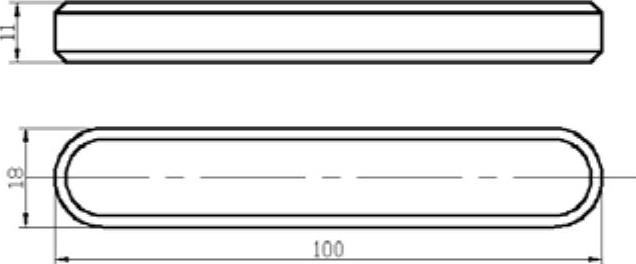

图5-157 圆头平键

参见光盘

光盘动画演示\第5章\圆头平键avi

绘制步骤：

1.设置图层。选择菜单栏中的“格式”→“图层”命令，新建三个图层：

第一层名称“粗实线”，线宽为0.3mm，其余属性默认；

第二层名称“中心线”，颜色为红色，线型为“CENTER”，其余属性默认；

第三层名称“标注”，颜色为蓝色，其余属性默认。

2.绘制中心线。将线宽显示打开。将“中心线”图层设置为当前图层，单击“绘图”工具栏中的“直线”按钮，以坐标点（-5，-21）（@110，0）绘制中心线。

3.绘制平键主视图。

（1）将“粗实线”图层设置为当前图层，单击“绘图”工具栏中的“矩形”按钮，角点坐标分别为（0，0）（@100，11）。

（2）单击“绘图”工具栏中的“直线”按钮，分别以坐标点{（0，2）（@100，0）}和{（0，9）（@100，0）}绘制直线，绘制结果如图5-158所示。

4.单击“修改”工具栏中的“偏移”按钮，选择上步绘制的矩形，向内侧偏移值为2，绘制结果如图5-159所示。

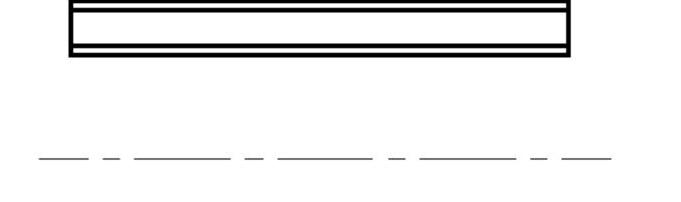

图5-158 绘制主视图

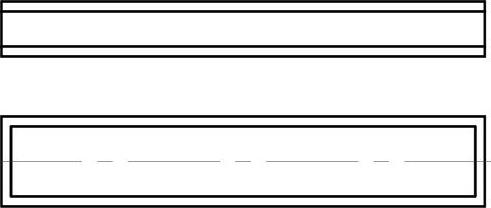

图5-159 绘制轮廓线

5.绘制平键俯视图。单击“绘图”工具栏中的“矩形”按钮，两个角点的坐标分别为（0，-30）和（@100，18）绘制矩形。(www.chuimin.cn)

6.单击“修改”工具栏中的“分解”按钮，框选主视图图形分解矩形，主视图矩形被分解成为4条直线。

7.单击“修改”工具栏中的“倒角”按钮，倒角距离为2，对如图5-160所示的直线进行倒角处理，结果如图5-161所示。

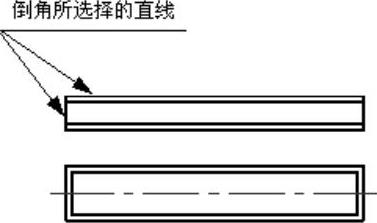

图5-160 倒角所选择的两条直线

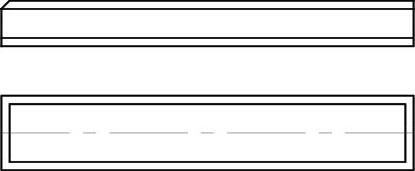

图5-161 倒角之后的图形

对其他边倒角，仍然运用倒角命令，将图形绘制成为如图5-162所示的效果。

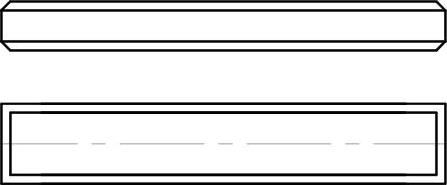

图5-162 倒角处理

8.单击“修改”工具栏中的“圆角”按钮，对图5-163中外矩形进行圆角处理，圆角半径为9，如图5-164所示。

按上步操作对第二个矩形进行圆角操作，结果如图5-157所示。

图5-163 操作圆角的对象

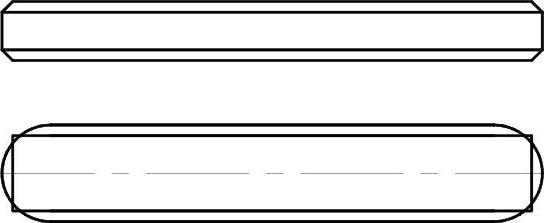

图5-164 圆角命令后的图形

◆技术看板——多段线直线线段圆角

可以给多段线的直线线段加圆角，这些直线可以相邻、不相邻、相交或由线段隔开。如果多段线的线段不相邻，则被延伸以适应圆角。如果它们是相交的，则被修剪以适应圆角。图形界限检查打开时，要创建圆角，则多段线的线段必须收敛于图形界限之内。

结果是包含圆角（作为弧线段）的单个多段线。这条新多段线的所有特性（如图层、颜色和线型）将继承所选的第一个多段线的特性。
