AutoCAD2014：快速掌握油标尺的绘制！

2023-11-02 理论教育版权反馈

【摘要】：参见光盘光盘动画演示\第5章\油标尺的绘制avi绘制步骤：1.设置图层。图5-142 油标尺第三图层命名为“细实线”，颜色设为白色，其余属性默认。图5-143 绘制中心线图5-144 绘制边界线4.绘制轮廓线。图5-149 倒角图5-150 打断直线9.绘制偏移直线和圆弧。单击“修改”工具栏中的“偏移”按钮，将水平直线5向上偏移为4和8，中心线向左偏移6；单击“绘图”工具栏中的“圆弧”按钮，使用3点绘制方式，选择交点6、7、8绘制圆弧，结果如图5-151所示。

绘制变速器的油标尺，如图5-142所示。

参见光盘

光盘动画演示\第5章\油标尺的绘制avi

绘制步骤：

1.设置图层。选择菜单栏中的“格式”→“图层”命令，新建4个图层：

第一图层命名为“轮廓线”，线宽为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余默认。

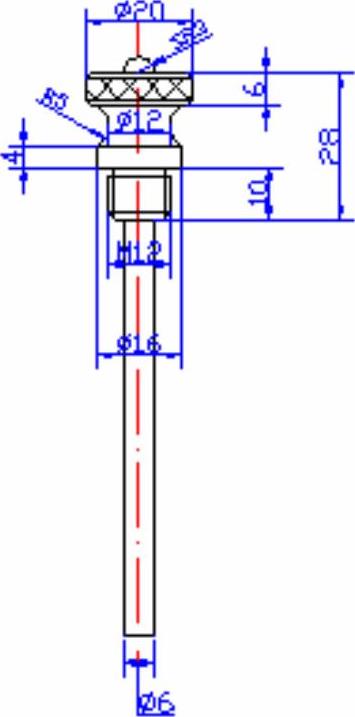

图5-142 油标尺

第三图层命名为“细实线”，颜色设为白色，其余属性默认。

第三图层命名为“剖面线”，颜色设为蓝色，其余属性默认。

2.绘制中心线。将“中心线层”设置为当前图层。单击“绘图”工具栏中的“直线”按钮，绘制端点坐标为{（150，100），（150，250）}的直线，如图5-143所示。

3.绘制直线。将“轮廓线”设置为当前图层。单击“绘图”工具栏中的“直线”按钮，绘制端点坐标为{（140，110），（160，110）}的直线与端点坐标为{（140，110），（140，220）}的直线，如图5-144所示。

图5-143 绘制中心线

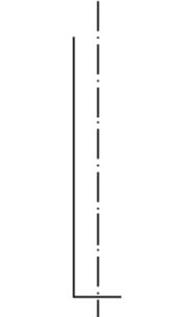

图5-144 绘制边界线

4.绘制轮廓线。单击“修改”工具栏中的“偏移”按钮，水平直线向上分别偏移80、90、102和108，竖直直线向右分别偏移量2、4和7。结果如图5-145所示。

5.修剪图形。单击“修改”工具栏中的“修剪”按钮，对图形进行修剪，结果如图5-146所示。

6.绘制螺纹。单击“修改”工具栏中的“偏移”按钮，将直线1向下偏移2；将直线2向右偏移1。并单击“修改”工具栏中的“修剪”按钮，将中心线右边的图线修剪掉。结果如图5-147所示。继续修剪偏移生成的直线，结果如图5-148所示。

7.倒角。单击“修改”工具栏中的“倒角”按钮，将图5-146直线2与其下面相交直线形成的夹角倒直角C1.5。再单击“绘图”工具栏中的“直线”按钮，在倒角交点绘制一条与中心线相交的水平线，结果如图5-149所示。

图5-145 绘制偏移线

图5-146 图形修剪

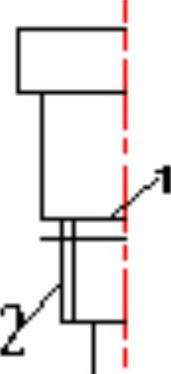

图5-147 偏移与修剪

图5-148 修剪(www.chuimin.cn)

8.打断直线。单击“修改”工具栏中的“打断于点”按钮，命令行提示与操作如下：

将直线3的图层属性更改为“细实线层”，如图5-150所示。

图5-149 倒角

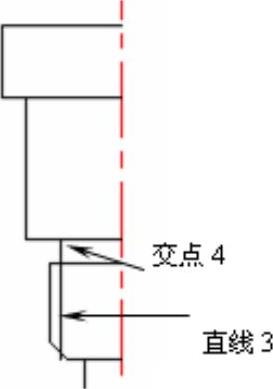

图5-150 打断直线

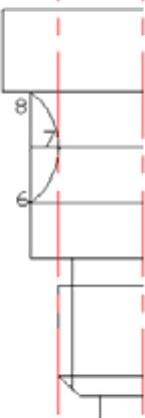

9.绘制偏移直线和圆弧。单击“修改”工具栏中的“偏移”按钮，将水平直线5向上偏移为4和8，中心线向左偏移6；单击“绘图”工具栏中的“圆弧”按钮，使用3点绘制方式，选择交点6、7、8绘制圆弧，结果如图5-151所示。

10.修剪图形。单击“修改”工具栏中的“修剪”按钮和“删除”按钮，对图形进行修剪编辑，结果如图5-152所示。

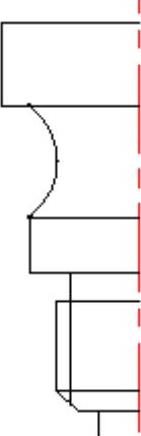

图5-151 绘制偏移直线和圆弧

图5-152 修剪图形

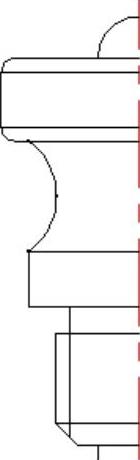

11.绘制偏移直线和倒圆角。单击“修改”工具栏中的“偏移”按钮，将图5-152中最上面两条水平线分别向内偏移1；单击“修改”工具栏中的“圆角”按钮，将图5-152中最上面两条水平线与左边竖线夹角倒圆角，圆角半径为1，绘制结果如图5-153所示。

12.绘制圆。单击“绘图”工具栏中的“圆”按钮，以中心线与顶面交点为圆心，绘制半径为3的圆；并修剪为左上1/4圆弧，如图5-154所示。

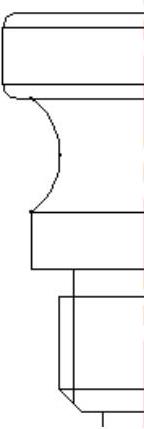

图5-153 偏移直线和倒圆

图5-154 绘制圆弧

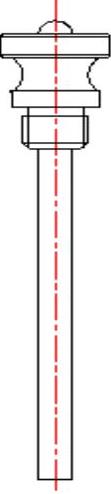

13.镜像图形。单击“修改”工具栏中的“镜像”按钮，以中心线为镜像轴，将中心线左侧图形镜像到中心线右侧，结果如图5-155所示。

14.绘制剖面线。单击“绘图”工具栏中的“图案填充”按钮，打开“图案填充和渐变色”对话框；在“图案填充”选项卡中，单击“图案”右侧的按钮，打开“图案填充选项板”对话框；在“ANSI”选项卡中选择“ANSI37”填充图案，单击“确定”按钮回到“图案填充和渐变色”对话框。单击“拾取点”按钮，暂时回到绘图窗口中，在所需填充区域中拾取任意一个点，重复拾取直至所有填充区域都被虚线框所包围，按Enter键结束拾取，回到“图案填充和渐变色”对话框，单击“确定”按钮，完成图案填充操作，即完成剖面线的绘制，结果如图5-142所示。
