本例绘制连接盘，如图5-129所示。

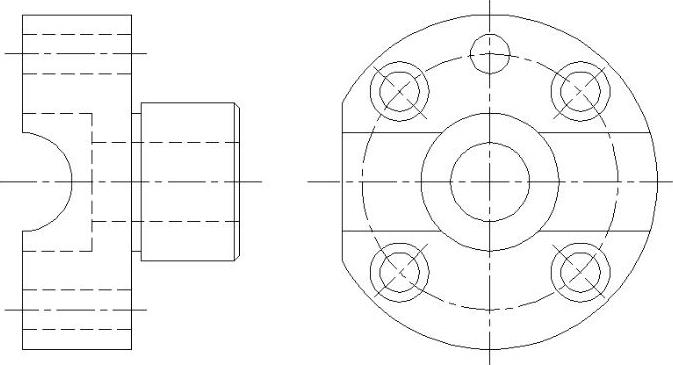

图5-129 连接盘

参见光盘

光盘动画演示\第4章连接盘的绘制avi

绘制步骤：

1.设置图层。单击“图层”工具栏中的“图层特性管理器”按钮，新建3个图层：

第一图层命名为“轮廓线”，线宽为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。

第三图层命名为“虚线”，颜色设为蓝色，其余属性默认。

2.绘制中心线。将“中心线”层设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制两条相互垂直的直线；单击“绘图”工具栏中的“圆”按钮，以两条中心线的交点为圆心，绘制半径为130的圆，结果如图5-130所示。

3.绘制圆。将“轮廓线”层设置为当前图层。单击“绘图”工具栏中的“圆”按钮，分别绘制半径为170、80、70、40的同心圆，并将半径为80的圆放置在“虚线层”，结果如图5-131所示。

4.绘制辅助直线。将“中心线”层设置为当前图层。单击“绘图”工具栏中的“直线”按钮，绘制与水平方向成45°的辅助直线。单击“修改”工具栏中的“打断”按钮，命令行提示与操作如下：

结果如图5-132所示。

图5-130 绘制中心线

图5-131 绘制圆

5.绘制圆。将“轮廓线”层设置为当前图层。单击“绘图”工具栏中的“圆”按钮，以辅助直线与半径为130的圆的交点为圆心，分别绘制半径为20和30的圆。重复“圆”命令，以竖直中心线与半径为130的圆的交点为圆心绘制半径为20的圆，结果如图5-133所示。

6.阵列处理。单击“修改”工具栏中的“环形阵列”按钮，其中阵列项目数为4，在绘图区域选择半径为20和30的圆以及其斜中心线，阵列的中心点为两条中心线的交点。结果如图5-134所示。

7.偏移处理。单击“修改”工具栏中的“偏移”按钮，将竖直中心线向左偏移150，将水平中心线分别向两侧偏移50。选取偏移后的直线，将其所在层修改为“轮廓线”层，结果如图5-135所示。

图5-132 绘制辅助直线

图5-133 绘制圆(www.chuimin.cn)

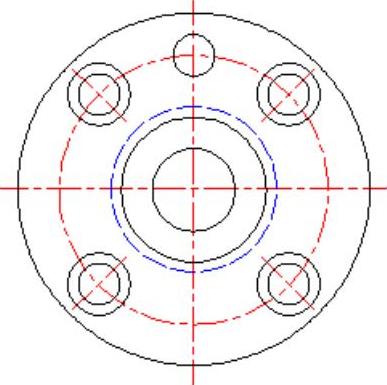

图5-134 阵列处理

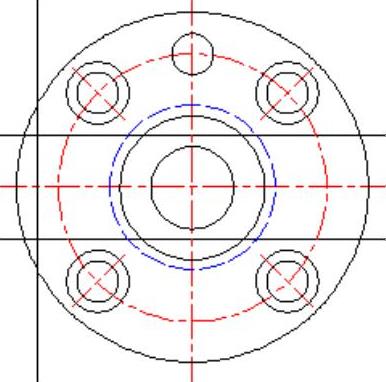

图5-135 偏移处理

8.修剪处理。单击“修改”工具栏中的“修剪”按钮，对图形进行修剪处理，结果如图5-136所示。

9.绘制辅助直线。转换图层，单击“绘图”工具栏中的“直线”按钮，绘制辅助直线，结果如图5-137所示。

图5-136 修剪处理

图5-137 绘制辅助直线

10.偏移处理。偏移处理。单击“修改”工具栏中的“偏移”按钮，将竖直辅助直线分别向右偏移70、110、120和220，再将水平辅助直线向上分别偏移40、50、70、80、110、130、150和170。选取偏移后的直线，将其所在层修改为“轮廓线”层或“虚线”层，结果如图5-138所示。

11.修剪处理。单击“修改”工具栏中的“修剪”按钮，进行修剪处理，并且将轴槽处的图线转换成轮廓线，结果如图5-139所示。

12.镜像处理。单击“修改”工具栏中的“镜像”按钮，以水平辅助直线为镜像线，镜像左侧的主视图，结果如图5-140所示。

13.绘制圆弧。将“轮廓线”层设置为当前图层。单击“绘图”工具栏中的“圆弧”按钮，命令行提示与操作如下：

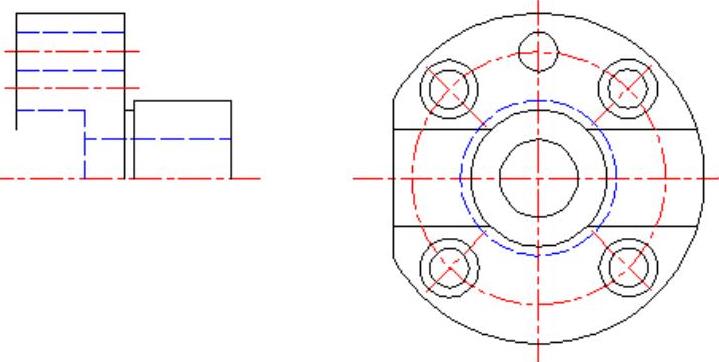

图5-138 偏移处理

图5-139 修剪处理

结果如图5-141所示。

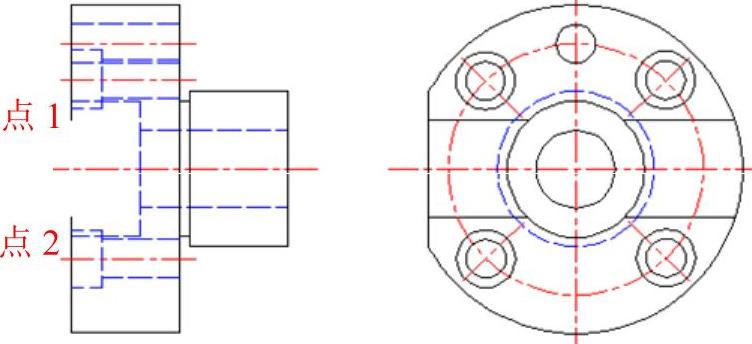

图5-140 镜像处理

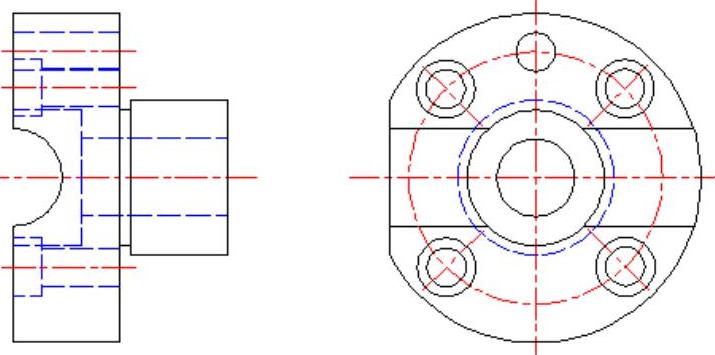

图5-141 绘制圆弧

14.绘制直线。单击“绘图”工具栏中的“直线”按钮，绘制直线，结果如图5-129所示。
