AutoCAD2014中文版轴绘制操作实例

2023-11-02 理论教育版权反馈

【摘要】：图5-124 镜像处理图5-125 偏移、修剪处理8.单击“绘图”工具栏中的“圆”按钮，选择偏移后的线段与水平中心线的交点为圆心，绘制半径为9的4个圆，绘制结果如图5-126所示。

绘制如图5-119所示的轴。

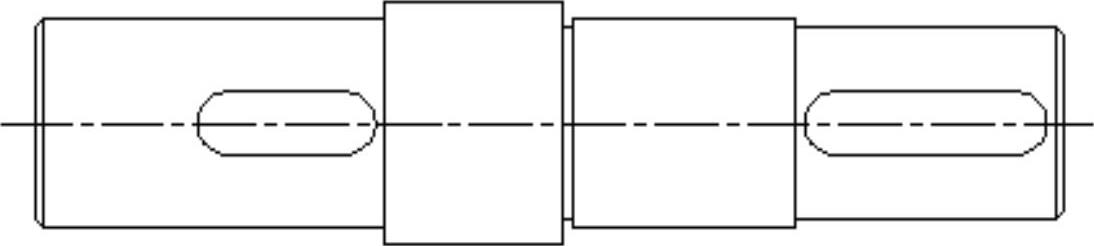

图5-119 轴

参见光盘

光盘动画演示\第5章\轴的绘制avi

绘制步骤：

1.单击“图层”工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框，单击其中的“新建图层”按钮，新建两个图层：

“轮廓线”图层，线宽为0.3mm，其余属性默认；

“中心线”图层，颜色设为红色，线型加载为CENTER，其余属性默认。

2.将“中心线”图层设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制水平中心线。将“轮廓线”图层设置为当前图层，重复“直线”命令绘制竖直线，绘制结果如图5-120所示。

3.单击“修改”工具栏中的“偏移”按钮，将水平中心线分别向上偏移25、27.5、30、35，将竖直线分别向右偏移2.5、108、163、166、235、315.5、318。然后选择偏移形成的4条水平点画线，将其所在图层修改为“轮廓线”图层，将其线型转换成实线，结果如图5-121所示。

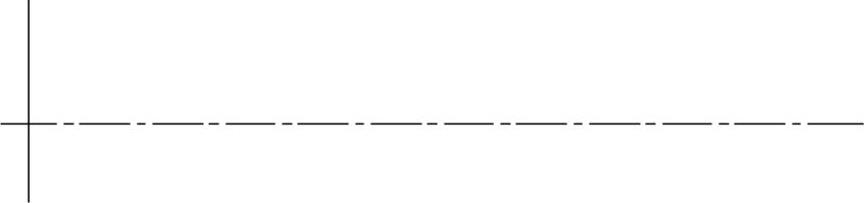

图5-120 绘制定位直线

4.单击“修改”工具栏中的“修剪”按钮，修剪多余的线段，结果如图5-122所示。

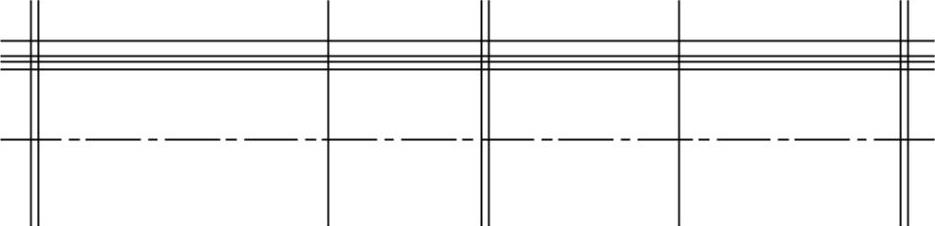

图5-121 偏移直线

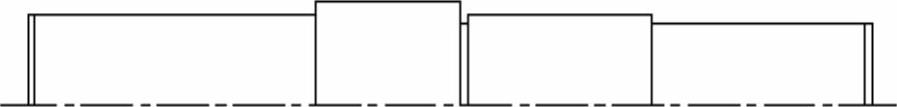

图5-122 修剪处理

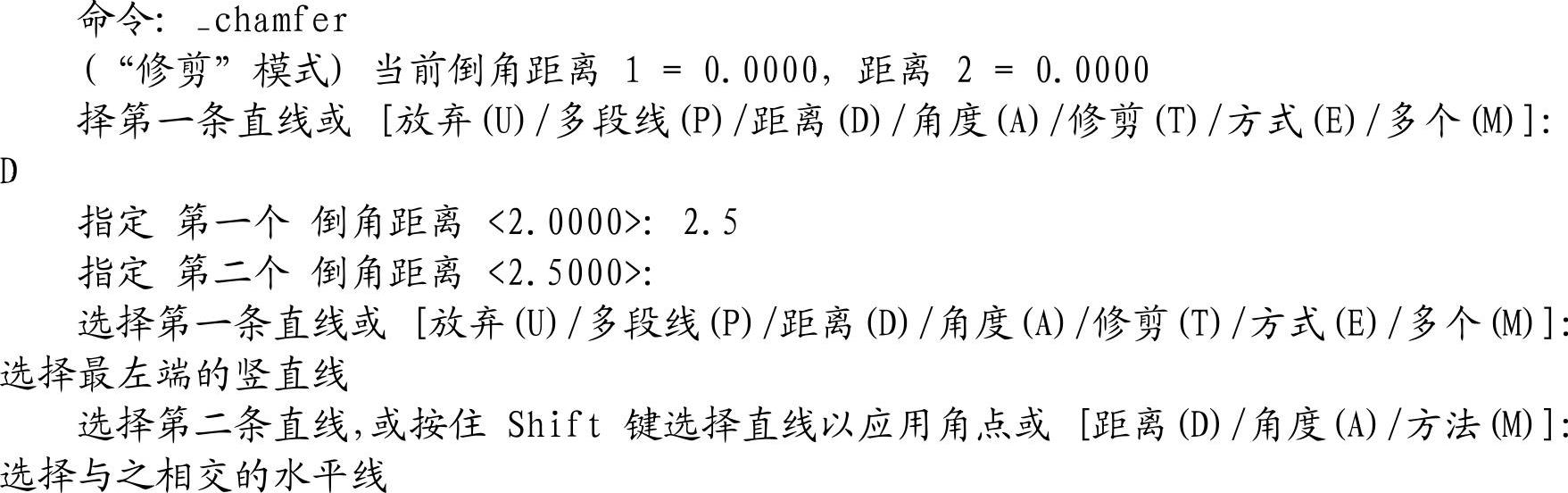

5.单击“修改”工具栏中的“倒角”按钮，将轴的左端倒角，命令行提示与操作如下：

(www.chuimin.cn)

重复“倒角”命令，将右端进行倒角处理，结果如图5-123所示。

图5-123 倒角处理

6.单击“修改”工具栏中的“镜像”按钮，将轴的上半部分以中心线为对称轴进行镜像，结果如图5-124所示。

7.单击“修改”工具栏中的“偏移”按钮，将线段1分别向左偏移12和49，将线段2分别向右偏移12和69。单击“修改”工具栏中的“修剪”按钮，把刚偏移绘制直线在中心线之下的部分修剪掉，结果如图5-125所示。

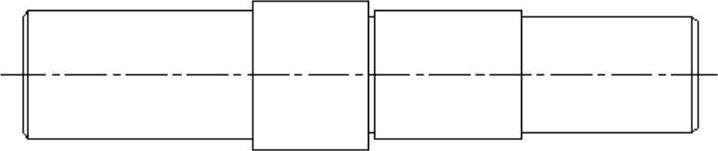

图5-124 镜像处理

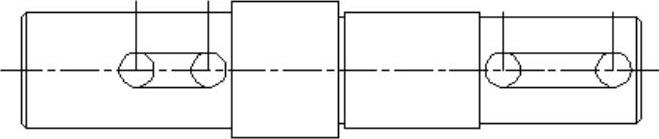

图5-125 偏移、修剪处理

8.单击“绘图”工具栏中的“圆”按钮，选择偏移后的线段与水平中心线的交点为圆心，绘制半径为9的4个圆，绘制结果如图5-126所示。

9.单击“绘图”工具栏中的“直线”按钮，绘制与圆相切的4条直线，绘制结果如图5-127所示。

10.单击“修改”工具栏中的“删除”按钮，将步骤7中偏移得到的线段删除，结果如图5-128所示。

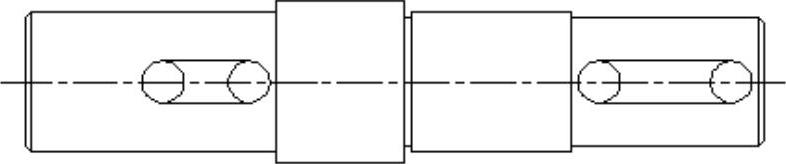

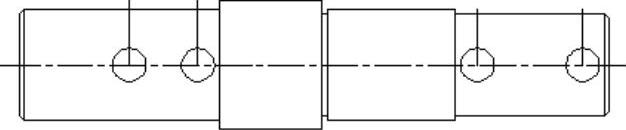

图5-126 绘制圆

图5-127 绘制直线

11.单击“修改”工具栏中的“修剪”按钮，将多余的线进行修剪，最终结果如图5-119所示。

图5-128 删除结果
