AutoCAD2014中文版倒角命令使用技巧

2023-11-02 理论教育版权反馈

【摘要】：倒角命令即斜角命令，是用斜线连接两个不平行的线型对象。图5-118 斜线连接多段线距离：选择倒角的两个斜线距离。▲技巧与提示——巧用“倒角”命令1）倒角为0时，CHAMFER命令将使两边相交。2）如果倒圆角的两条直线具有相同的图层、线型和颜色，则创建的倒角边也相同。否则，倒角边采用当前的图层、线型和颜色。

倒角命令即斜角命令，是用斜线连接两个不平行的线型对象。可以用斜线连接直线段、双向无限长线、射线和多义线。

系统采用两种方法确定连接两个对象的斜线：指定两个斜线距离，指定斜线角度和一个斜线距离。下面分别介绍这两种方法的使用。

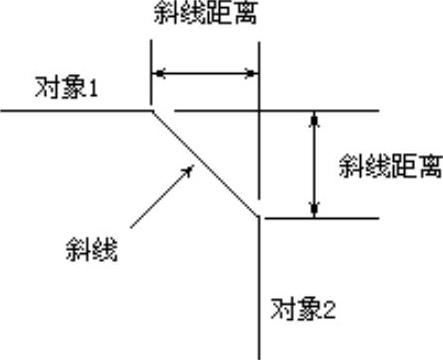

1.指定两个斜线距离。斜线距离是指从被连接对象与斜线的交点到被连接的两对象交点之间的距离，如图5-116所示。

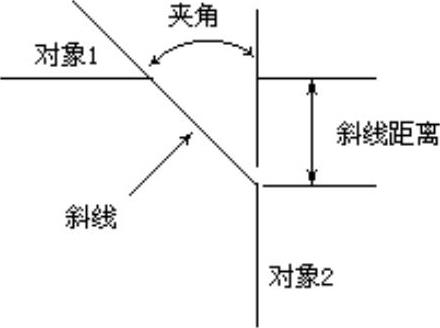

2.指定斜线角度和一个斜距离连接选择的对象。采用这种方法连接对象时，需要输入两个参数：斜线与一个对象的斜线距离和斜线与该对象的夹角，如图5-117所示。

【执行方式】

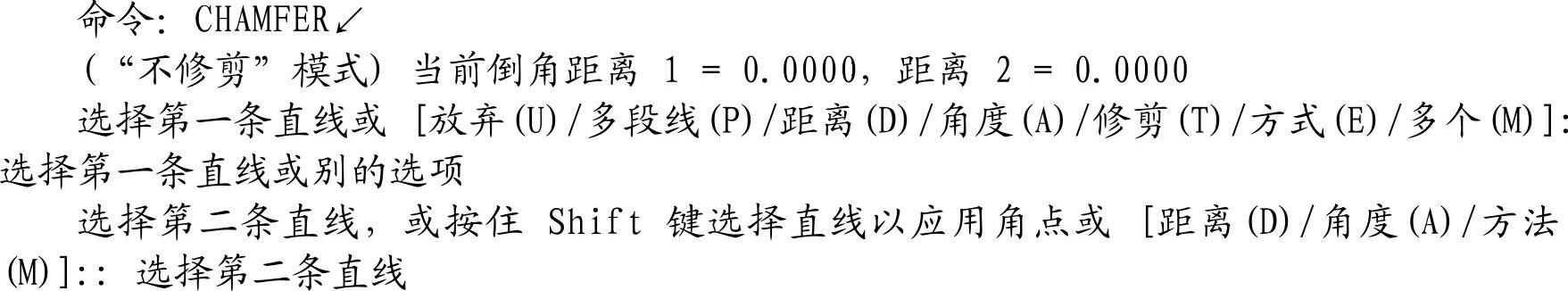

命令行：CHAMFER（快捷命令：CHA）。

菜单栏：选择菜单栏中的“修改”→“倒角”命令。

工具栏：单击“修改”工具栏中的“倒角”按钮。
