绘制如图5-107所示的吊钩。

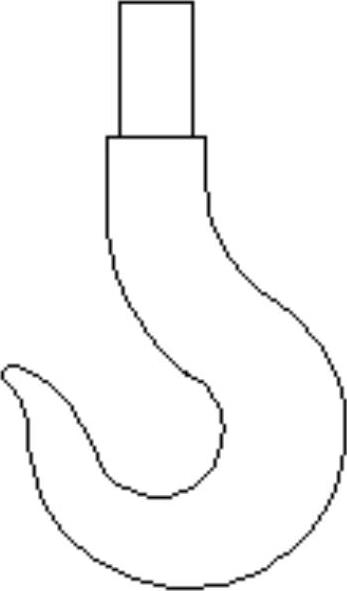

图5-107 吊钩

参见光盘

光盘动画演示\第5章\吊钩的绘制.avi

绘制步骤：

1.单击“图层”工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框，单击其中的“新建图层”按钮，新建两个图层：

“轮廓线”图层，线宽为0.3mm，其余属性默认；

“中心线”图层，颜色设为红色，线型加载为CENTER，其余属性默认。

2.将“中心线”图层设置为当前图层。单击“绘图”工具栏中的“直线”按钮，绘制两条相互垂直的定位中心线，绘制结果如图5-108所示。

3.单击“修改”工具栏中的“偏移”按钮，将水平直线分别向右偏移142和160，将竖直直线分别向下偏移180和210，偏移结果如图5-109所示。

图5-108 绘制定位中心线

图5-109 偏移处理1

4.单击“绘图”工具栏中的“圆”按钮，以点1为圆心分别绘制半径为120和40的同心圆，再以点2为圆心绘制半径为96的圆，以点3为圆心绘制半径为80的圆，以点4为圆心绘制半径为42的圆，绘制结果如图5-110所示。

5.单击“修改”工具栏中的“偏移”按钮，将直线段5分别向左和向右偏移22.5和30，将线段6向上偏移80，偏移结果如图5-111所示。

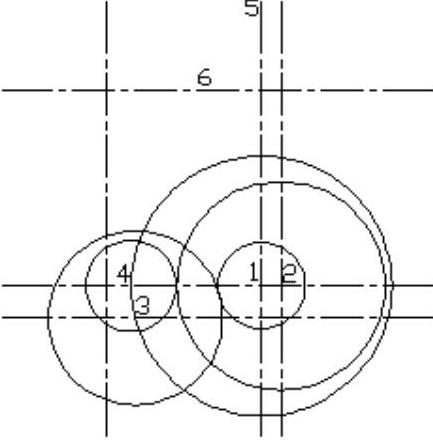

图5-110 绘制圆(www.chuimin.cn)

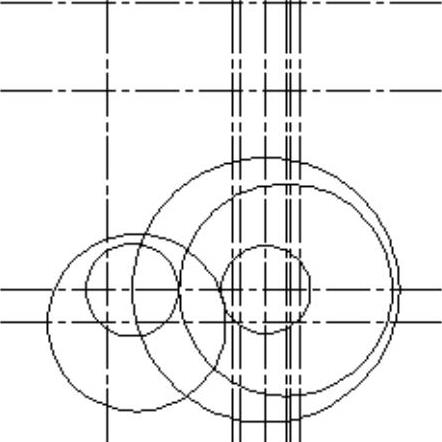

图5-111 偏移处理2

6.单击“修改”工具栏中的“修剪”按钮，修剪直线，结果如图5-112所示。

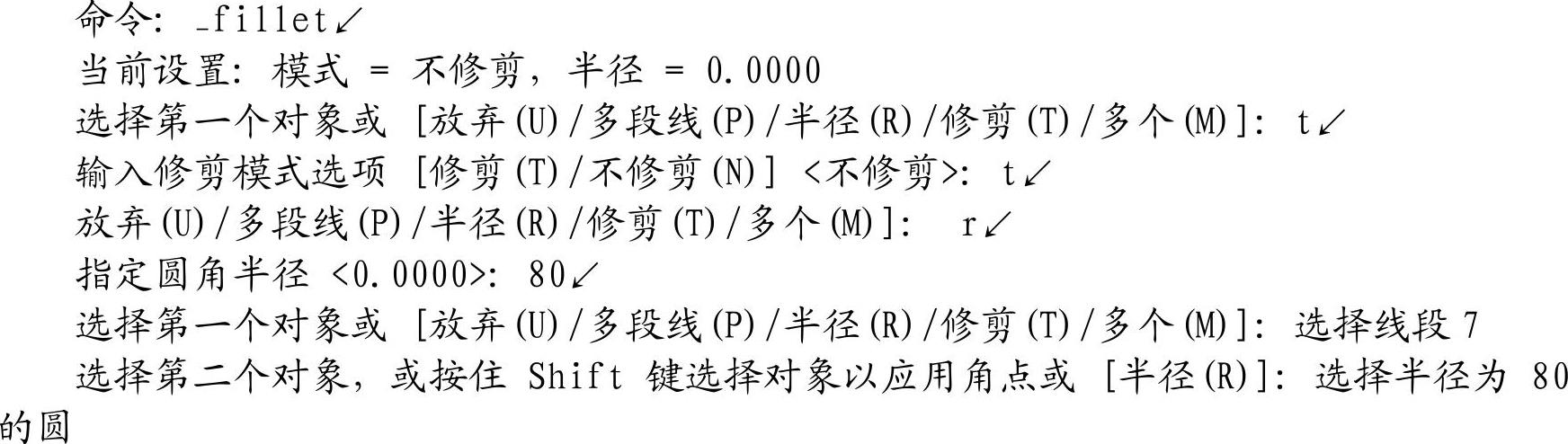

7.单击“修改”工具栏中的“圆角”按钮，选择线段7和半径为80的圆进行倒圆角，命令行提示与操作如下：

重复“圆角”命令选择线段8和半径为40的圆，进行倒圆角，半径为120，结果如图5-113所示。

8.单击“绘图”工具栏中的“圆”按钮，选用“三点”的方法绘制圆。以半径为42的圆为第一点，半径为96的圆为第二点，半径为80的圆第三点，绘制结果如图5-114所示。

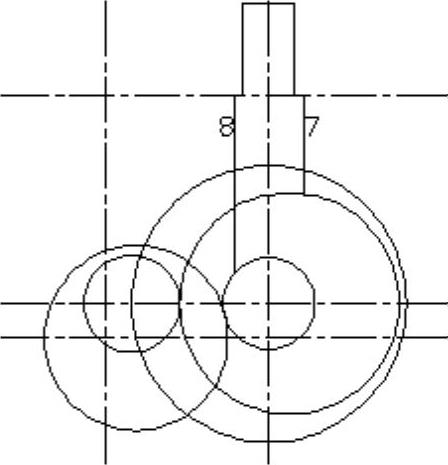

图5-112 修剪处理

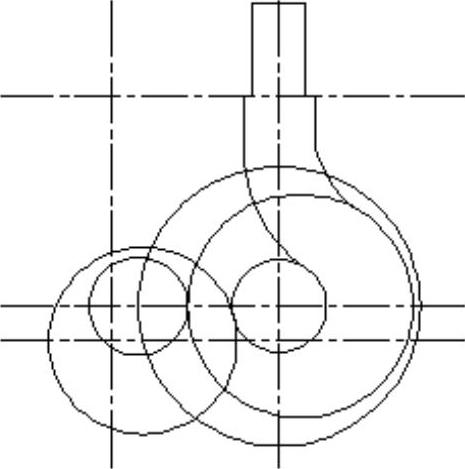

图5-113 圆角处理

9.单击“修改”工具栏中的“修剪”按钮，将多余线段进行修剪，结果如图5-115所示。

10.单击“修改”工具栏中的“删除”按钮，删除多余线段，最终绘制结果如图5-107所示。

图5-114 三点画圆

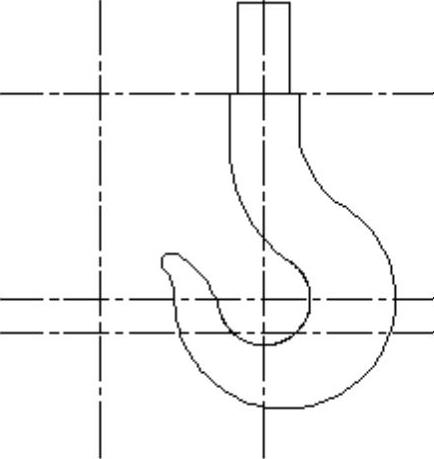

图5-115 修剪处理
