圆角命令是指用一条指定半径的圆弧平滑连接两个对象。可以平滑连接一对直线段、非圆弧的多义线段、样条曲线、双向无限长线、射线、圆、圆弧和椭圆，并且可以在任何时候平滑连接多义线的每个节点。

【执行方式】

命令行：FILLET（快捷命令：F）。

菜单栏：选择菜单栏中的“修改”→“圆角”命令。

工具栏：单击“修改”工具栏中的“圆角”按钮。

【操作步骤】

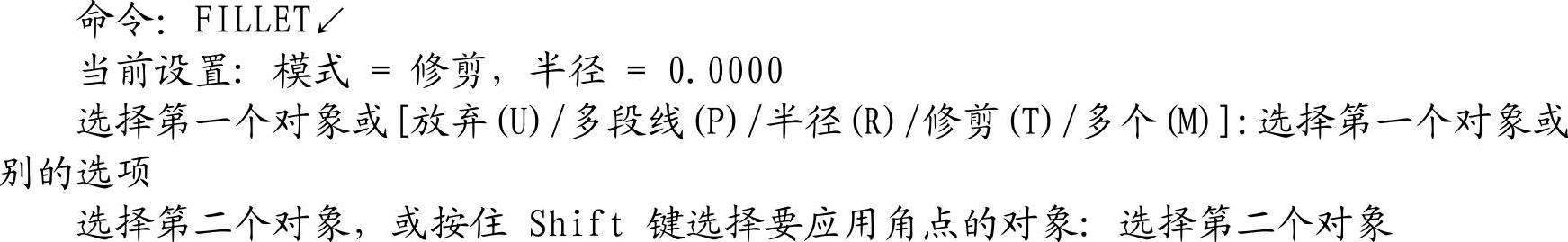

命令行提示与操作如下：

【选项说明】

（1）多段线（P）：在一条二维多段线两段直线段的节点处插入圆弧。选择多段线后系统会根据指定的圆弧半径把多段线各顶点用圆弧平滑连接起来。

（2）修剪（T）：决定在平滑连接两条边时，是否修剪这两条边，如图5-104所示。

(www.chuimin.cn)

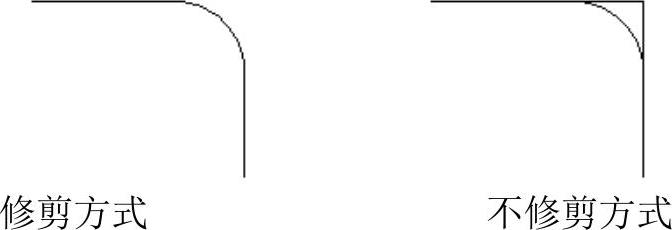

图5-104 圆角连接

（3）多个（M）：同时对多个对象进行圆角编辑，而不必重新起用命令。

（4）按住Shift键并选择两条直线，可以快速创建零距离倒角或零半径圆角。

▲技巧与提示——巧用“圆角”命令

1）如果在圆之间作圆角，则不修剪圆，而且选取点的位置不同，圆角的位置也不同，系统将根据选取点与切点相近的原则来判断倒圆角的位置，如图5-105所示。

2）在平行直线间作圆角时，将忽略当前圆角半径，系统自动计算两平行线的距离来确定圆角半径，并从第一线段的端点处作半圆，如图5-106所示。而且半圆优先出现在较长的一端。

图5-105 圆的倒圆角

3）如果倒圆角的两个对象具有相同的图层、线型和颜色，则创建的圆角对象也相同。否则，圆角对象采用当前的图层、线型和颜色。

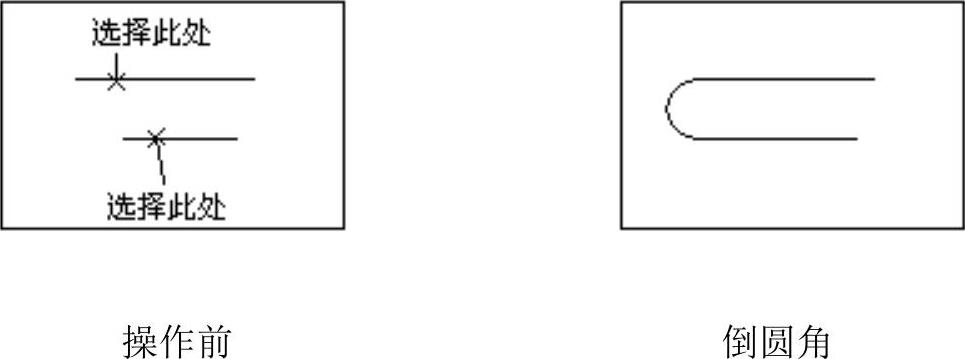

图5-106 平行线间的圆角
