绘制如图5-90所示的手柄。

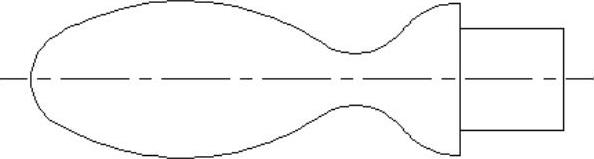

图5-90 手柄

参见光盘

光盘动画演示\第5章\手柄.avi

绘制步骤：

1.选择菜单栏中的“格式”→“图层”命令，新建两个图层：轮廓线层，线宽为0.3mm，其余属性默认；中心线层，颜色设为红色，线型加载为CENTER，其余属性默认。

2.将“中心线”层设置为当前图层。单击“绘图”工具栏中的“直线”按钮，绘制直线，直线的两个端点坐标是（150，150）和（@100，0），结果如图5-91所示。

3.将“轮廓线”层设置为当前图层。单击“绘图”工具栏中的“圆”按钮，以（160，150）为圆心，半径为10绘制圆；以（235，150）为圆心，半径为15绘制圆。再绘制半径为50的圆与前两个圆相切，结果如图5-92所示。

图5-91 绘制直线

图5-92 绘制圆

4.单击“绘图”工具栏中的“直线”按钮，以端点坐标为{（250，150）（@10＜90）（@15＜180）}绘制直线，重复“直线”命令，绘制从点（235，165）到点（235，150）的直线。结果如图5-93所示。

5.单击“修改”工具栏中的“修剪”按钮，修剪结果如图5-94所示。

图5-93 绘制直线

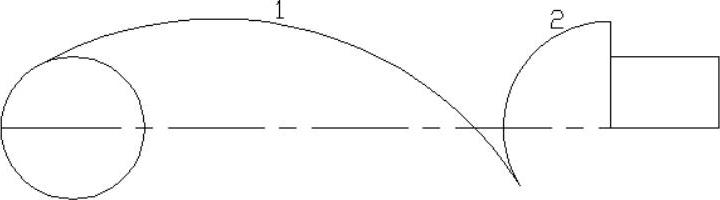

图5-94 修剪处理

6.单击“绘图”工具栏中的“圆”按钮，绘制与圆弧1和圆弧2相切的圆，半径为12，结果如图5-95所示。

7.单击“修改”工具栏中的“修剪”按钮，将多余的圆弧进行修剪，结果如图5-96所示。

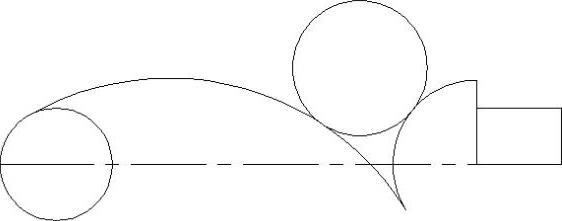

图5-95 绘制圆(www.chuimin.cn)

图5-96 修剪处理

8.单击“修改”工具栏中的“镜像”按钮，以中心线为对称轴，不删除原始对象，将绘制的中心线以上对象镜像，结果如图5-97所示。

9.单击“修改”工具栏中的“修剪”按钮，进行修剪处理，结果如图5-98所示。

图5-97 镜像处理

图5-98 修剪结果

10.单击“修改”工具栏中的“拉伸”按钮，拉长接头部分，命令行提示与操作如下：

结果如图5-100所示。

11.单击“修改”菜单中的“拉长”命令，拉长中心线。命令行提示与操作如下：

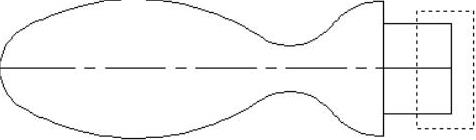

图5-99 选择对象

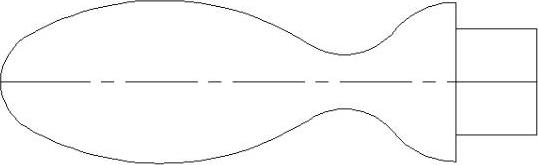

图5-100 拉伸结果

最终结果如图5-90所示。

▲技巧与提示——拉伸对象的选择

在执行STRETCH的过程中，必须采用“交叉窗口”的方式选择对象。用交叉窗口选择拉伸对象后，落在交叉窗口内的端点被拉伸，落在外部的端点保持不动。
