绘制如图5-77所示的螺钉。

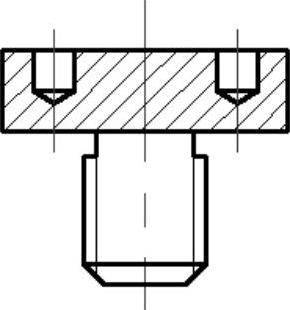

图5-77 螺钉

参见光盘

光盘动画演示\第5章\螺钉.avi

绘制步骤：

1.选择菜单栏中的“格式”→“图层”命令，设置3个新图层。

粗实线层：线宽0.3mm，其余属性为默认值。

细实线层：所有属性为默认值。

中心线层：颜色红色，线型CENTER，其余属性为默认值。

2.将“中心线层”设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制中心线。坐标分别是{（930，460），（930，430）}和{（921，445），（921，457）}，结果如图5-78所示。

3.将“粗实线层”设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制轮廓线。坐标分别是{（930，455），（916，455），（916，432）}，结果如图5-79所示。

4.单击“修改”工具栏中的“偏移”按钮，绘制初步轮廓，将刚绘制的竖直轮廓线分别向右偏移3、7、8和9.25，将刚绘制的水平轮廓线分别向下偏移4、8、11、21和23，如图5-80所示。

5.单击“修改”工具栏中的“修剪”按钮，分别选取适当的界线和对象修剪偏移产生的轮廓线，结果如图5-81所示。

图5-78 绘制中心线

图5-79 绘制轮廓线

图5-80 偏移轮廓线

图5-81 绘制螺孔和螺柱初步轮廓

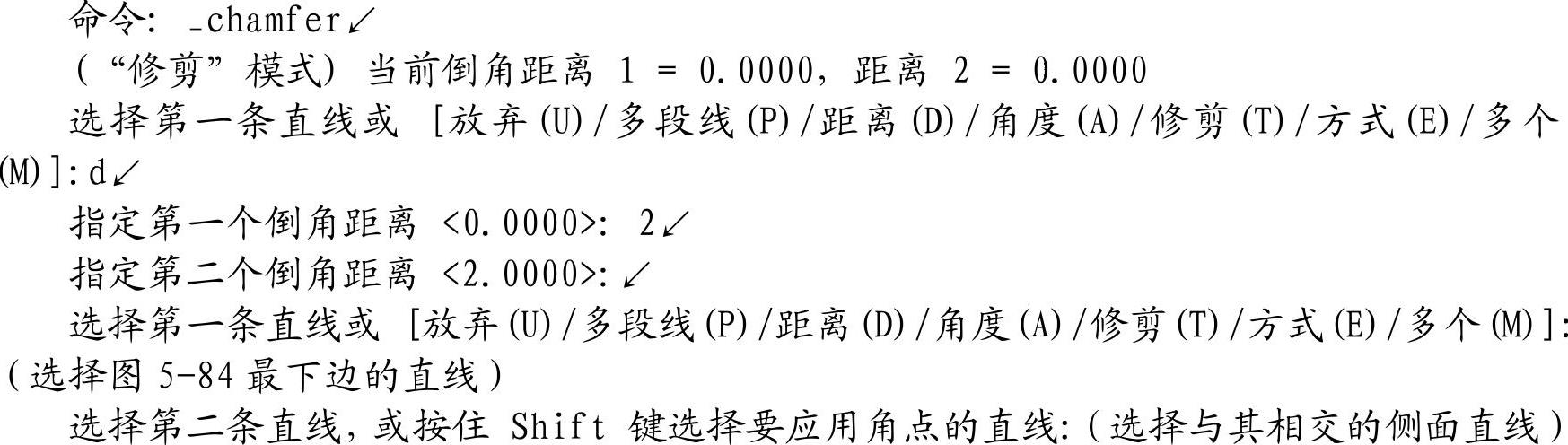

6.单击“修改”工具栏中的“倒角”按钮，对螺钉端部进行倒角（将在5.5节介绍），命令行提示与操作如下：

(www.chuimin.cn)

结果如图5-82所示。

7.绘制螺孔底部。单击“绘图”工具栏中的“直线”按钮，端点坐标分别为{（919，451）（@10＜一30）}和{（923，451）（@10＜210）}，结果如图5-83所示。

图5-82 倒角处理

图5-83 绘制螺孔底部

8.单击“修改”工具栏中的“修剪”按钮，修剪多余的线段，修剪结果如图5-84所示。

9.将“细实线层”设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制两条螺纹牙底线，如图5-85所示。

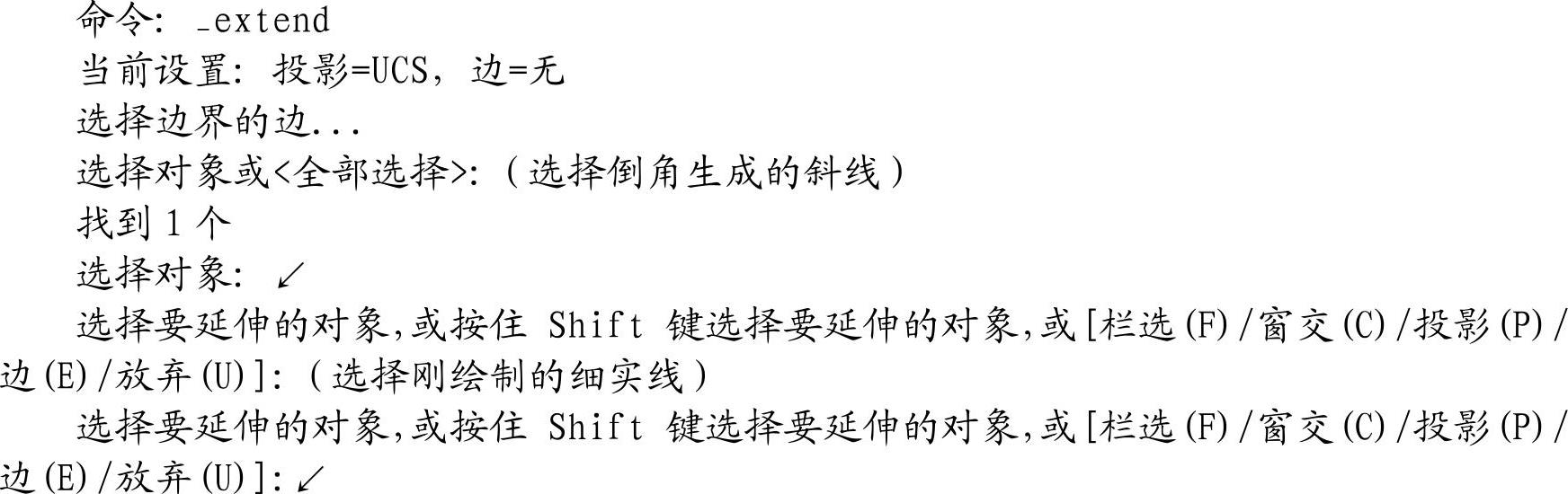

10.单击“修改”工具栏中的“延伸”按钮，将牙底线延伸至倒角处，命令行提示与操作如下：

结果如图5-86所示。

图5-84 修剪螺孔底部图线

图5-85 绘制螺纹牙底线

11.单击“修改”工具栏中的“镜像”按钮，对图形进行镜像处理，以长中心线为轴，该中心线左边所有的图线为对象进行镜像，结果如图5-87所示。

图5-86 延伸螺纹牙底线

图5-87 镜像对象

12.绘制剖面。单击“绘图”工具栏中的“图案填充”按钮，弹出“图案填充和渐变色”对话框，如图5-88所示。在“图案填充”选项卡中选择“类型”为“用户定义”，“角度”为45，“间距”为1.5，单击“添加：拾取点”按钮，在图形中要填充的区域拾取点，回车后在“图案填充和渐变色”对话框中单击“确定”按钮，最终结果如图5-77所示。

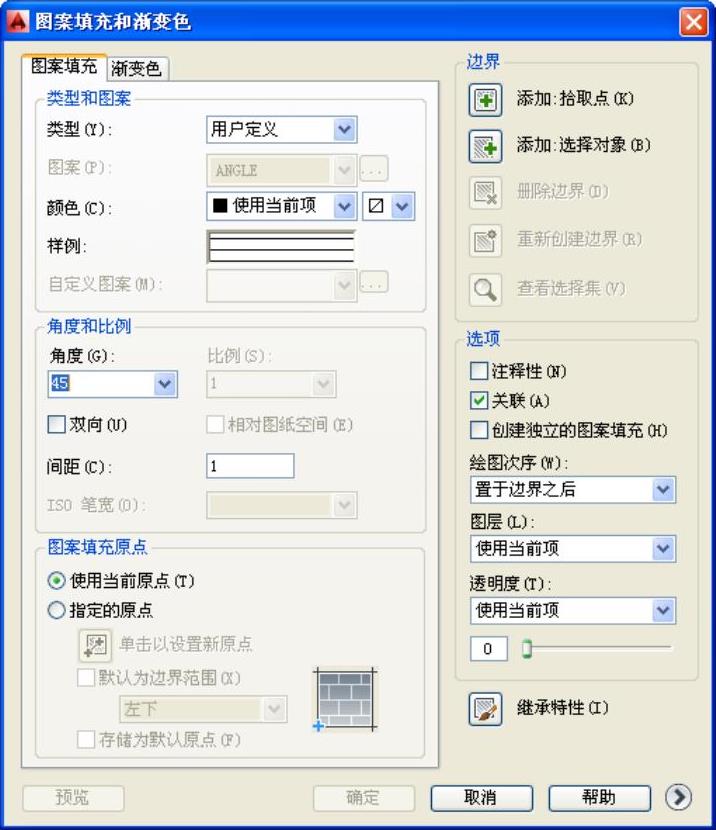

图5-88 “图案填充和渐变色”对话框
