【执行方式】
命令行:TRIM(快捷命令:TR)。
菜单栏:选择菜单栏中的“修改”→“修剪”命令。
【操作步骤】

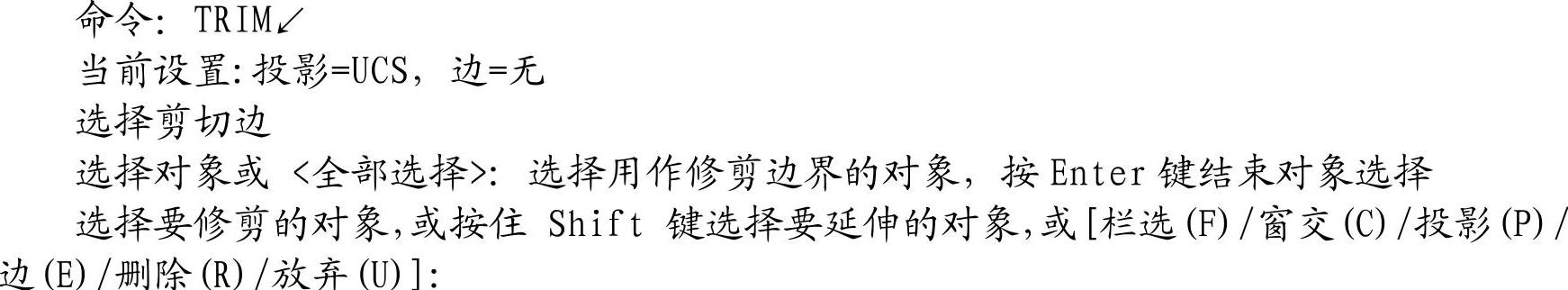

命令行提示与操作如下:
【选项说明】
(1)在选择对象时,如果按住Shift键,系统就会自动将“修剪”命令转换成“延伸”命令,“延伸”命令将在下节介绍。

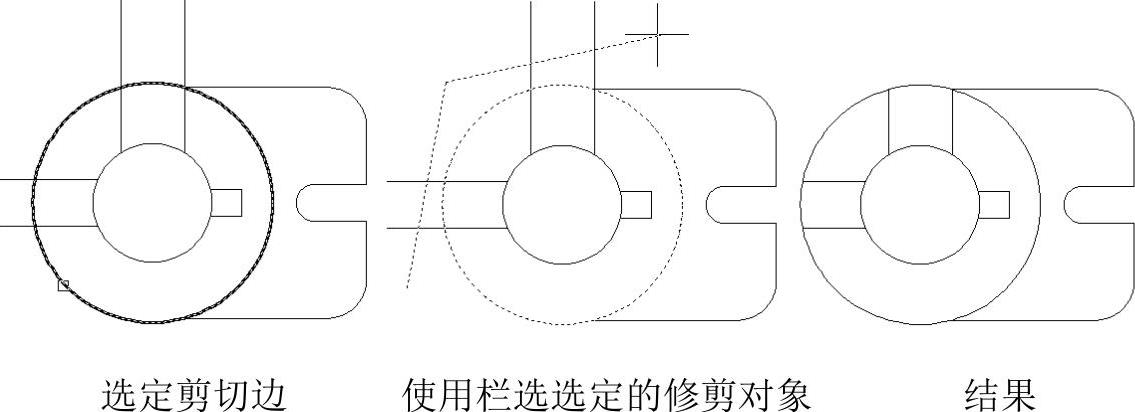

(2)选择“栏选(F)”选项时,系统以栏选的方式选择被修剪的对象,如图5-66所示。

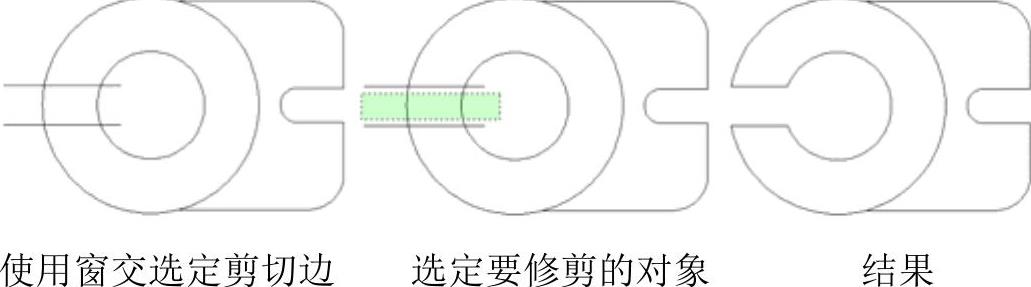

(3)选择“窗交(C)”选项时,系统以窗交的方式选择被修剪的对象,如图5-67所示。
(www.chuimin.cn)
图5-66 “栏选”修剪对象
图5-67 “窗交”修剪对象
(4)选择“边(E)”选项时,可以选择对象的修剪方式。

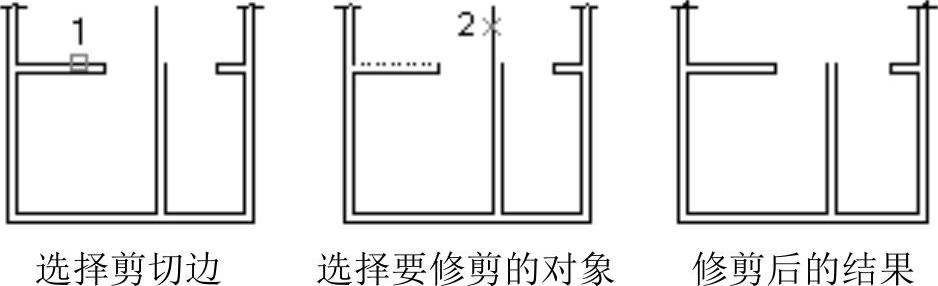

1)延伸(E):延伸边界进行修剪。在此方式下,如果剪切边没有与要修剪的对象相交,系统会延伸剪切边直至与对象相交,然后再修剪,如图5-68所示。
2)不延伸(N):不延伸边界修剪对象,只修剪与剪切边相交的对象。
(5)被选择的对象可以互为边界和被修剪对象,此时系统会在选择的对象中自动判断边界。
图5-68 “延伸”修剪对象
▲技巧与提示——巧用“修剪”命令
在使用修剪命令选择修剪对象时,通常是逐个点击选择的,有时显得效率低,要比较快地实现修剪过程,可以先输入修剪命令“TR”或“TRIM”,然后按Space或Enter键,命令行中就会提示选择修剪的对象,这时可以不选择对象,继续按Space或Enter键,系统默认选择全部,这样做就可以很快地完成修剪过程。
