绘制如图5-60所示的紫荆花。

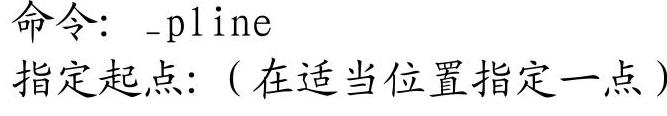

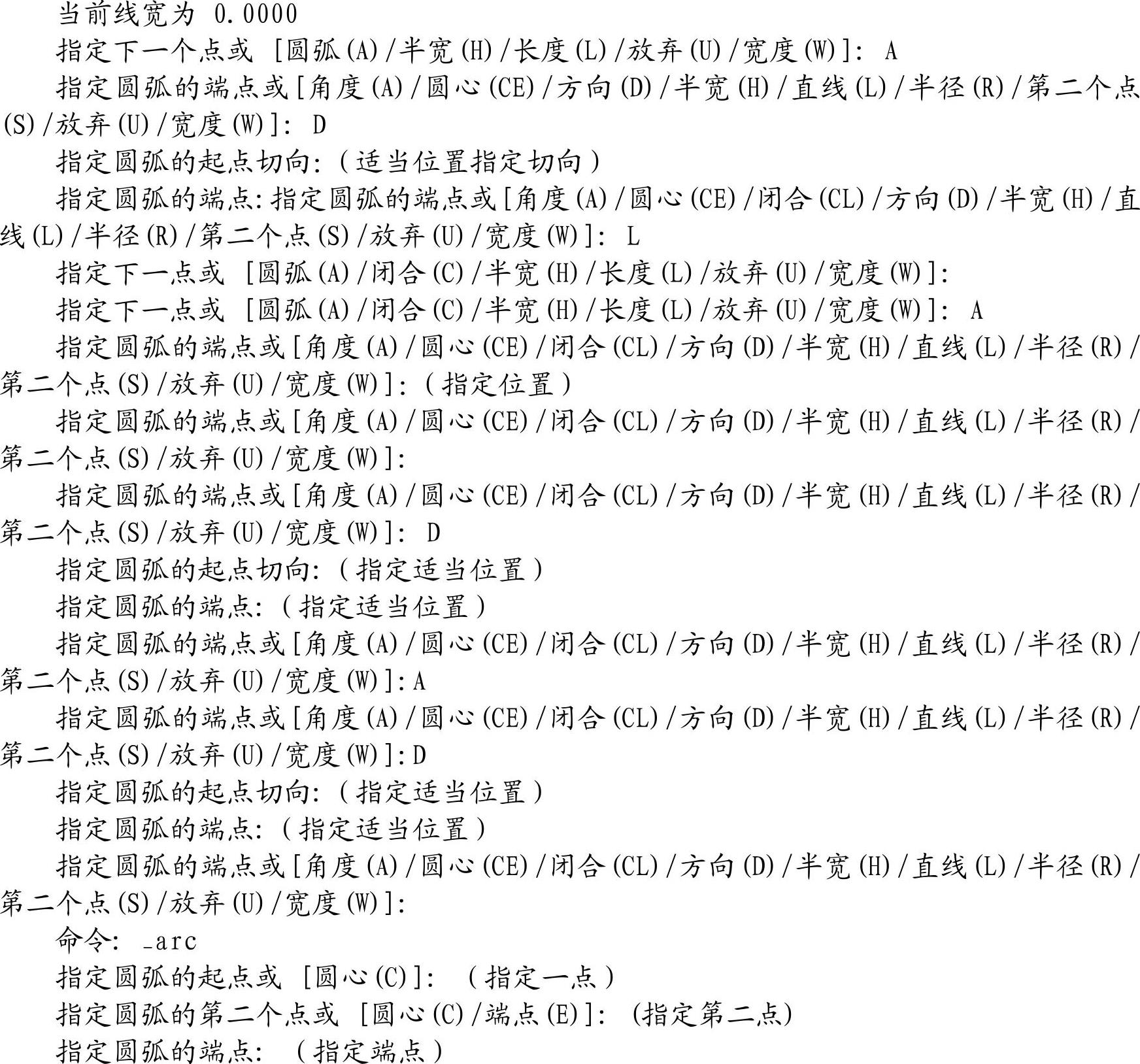

1.绘制花瓣外框。单击“绘图”工具栏中的“多段线”按钮和“圆弧”按钮，命令行提示与操作如下：

图5-60 紫荆花

参见光盘

光盘动画演示\第5章\紫荆花.avi

绘制步骤：

绘制结果如图5-61所示。

2.绘制五角星。

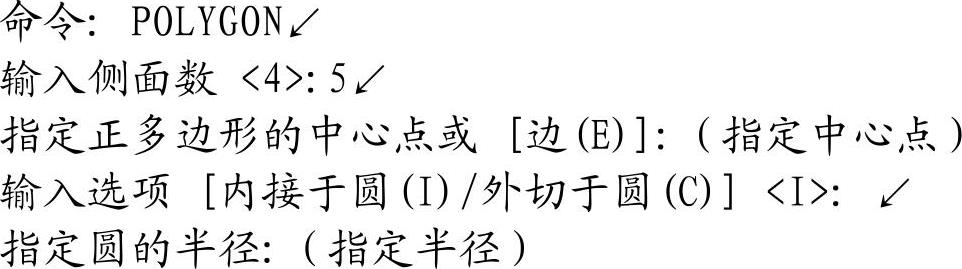

（1）单击“绘图”工具栏中的“多边形”按钮，命令行提示与操作如下：

（2）单击“绘图”工具栏中的“直线”按钮，将正五边形的5个顶点用连续线段连接起来。绘制结果如图5-62所示。

3.编辑五角星。

（1）单击“修改”工具栏中的“删除”按钮，删除正五边形，结果如图5-63所示。单击“修改”工具栏中的“修剪”按钮，将五角星内部线段进行修剪，结果如图5-64所示。(www.chuimin.cn)

图5-61 花瓣外框

图5-62 绘制五角星

图5-63 删除正五边形

图5-64 修剪五角星

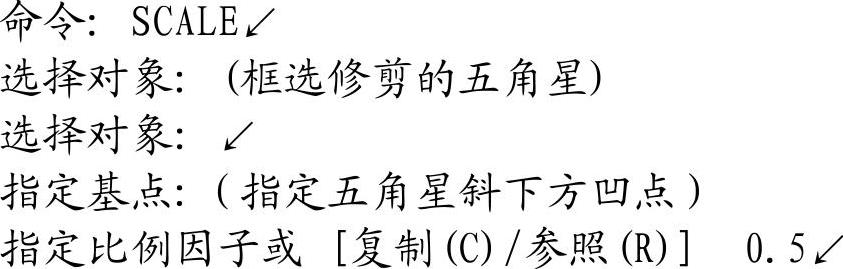

（2）单击“修改”工具栏中的“缩放”按钮，命令行提示与操作如下：

结果如图5-65所示。

4.阵列花瓣。单击“修改”工具栏中的“环形阵列”按钮，项目总数为5，填充角度为360，选择花瓣下端点外一点为中心，选择绘制的花瓣为对象，如图5-65所示。单击“确定”按钮确认退出，绘制出的紫荆花图案如图5-60所示。

图5-65 缩放五角星
