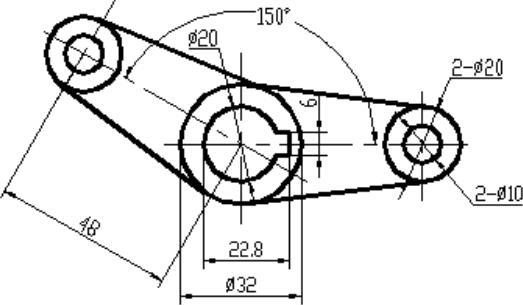

绘制如图5-36所示的曲柄。

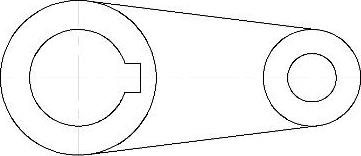

图5-36 曲柄
参见光盘
光盘动画演示\第5章\曲柄.avi
绘制步骤:
1.设置绘图环境。
选择菜单栏中的“格式”→“图层”命令,新建3个图层:
第一图层命名为“粗实线”,线宽为0.3mm,其余属性默认。
第二图层命名为“细实线”,线宽为0.15mm,其余属性默认。
第三图层命名为“中心线”,颜色设为红色,线型加载为CENTER,线宽为0.15mm,其余属性默认。
2.将“中心线”设置为当前图层,绘制对称中心线。单击“绘图”工具栏中的“直线”按钮,端点坐标值为{(100,100)(180,100)}、{(120,120)(120,80)},结果如图5-37所示。
3.对所绘制的竖直对称中心线进行偏移操作。单击“修改”工具栏中的“偏移”按钮,将竖直对称中心线向右偏移48,结果如图5-38所示。

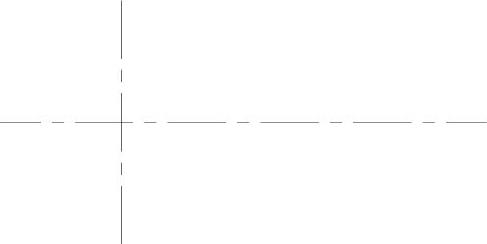

图5-37 绘制中心线

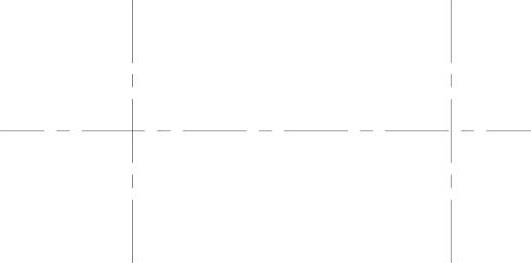

图5-38 偏移中心线
4.将“粗实线”设置为当前图层,绘制同心圆。单击“绘图”工具栏中的“圆”按钮,以左端对称中心线的交点为圆心,绘制直径为32和20的同心圆,以右端对称中心线的交点为圆心,绘制直径为10和20的同心圆,结果如图5-39所示。
5.绘制切线。
(1)单击“绘图”工具栏中的“直线”按钮,命令行提示与操作如下:
(2)单击“修改”工具栏中的“镜像”按钮,以水平中心线为镜像线,镜像刚绘制的切线,结果如图5-40所示。(www.chuimin.cn)

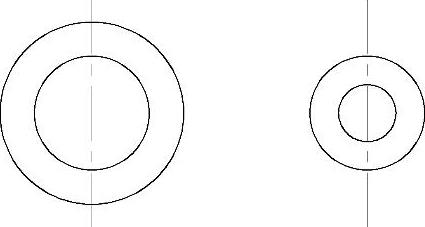

图5-39 绘制同心圆
图5-40 绘制切线
6.单击“修改”工具栏中的“偏移”按钮,将左边竖直中心线向右偏移12.8,将水平中心线分别向上向下偏移3,结果如图5-41所示。
7.绘制键槽。
(1)单击“绘图”工具栏中的“直线”按钮,命令行提示与操作如下:
(2)单击“修改”工具栏中的“删除”按钮,删除偏移的对称中心线。然后单击“修改”工具栏中的“修剪”按钮
,以键槽的上下边为剪切边,修剪键槽中间的圆弧(下一节学习,这里可以先不处理),结果如图5-43所示。

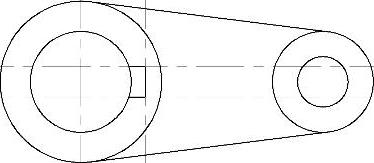

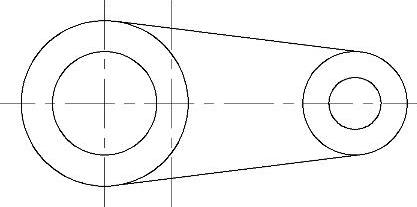

图5-41 偏移对称中心线
图5-42 绘制键槽

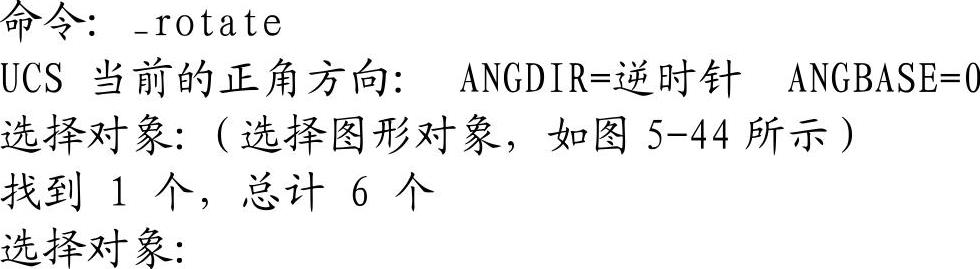

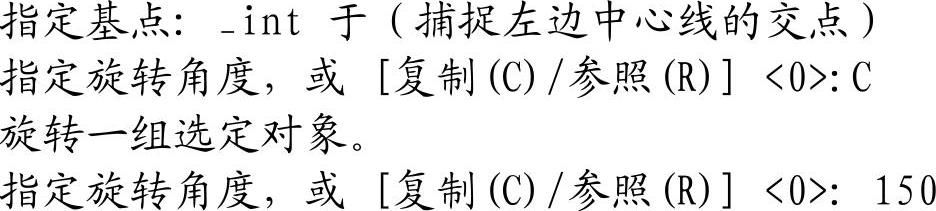

8.复制旋转。单击“修改”工具栏中的“旋转”按钮,命令行提示与操作如下:

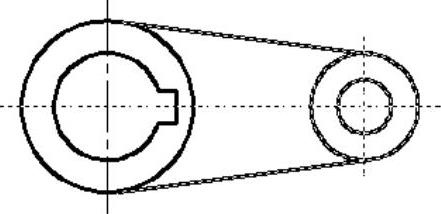

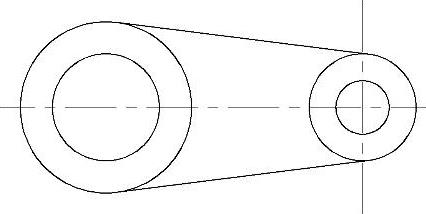

图5-43 图形的水平部分
图5-44 选择复制对象
结果如图5-36所示。
