绘制如图5-22所示的弹簧。

图5-22 弹簧

参见光盘

光盘动画演示\第5章\弹簧.avi

绘制步骤：

1.单击“图层”工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框，单击其中的“新建图层”按钮，新建3个图层。

第一图层命名为“轮廓线”，线宽为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型为CENTER，其余属性默认。

第三图层命名为“细实线”，颜色设为蓝色，线宽为0.09mm，其余属性默认。

2.将“中心线”图层设置为当前图层，单击“绘图”工具栏中的“直线”按钮，绘制一条水平中心线。

3.单击“修改”工具栏中的“偏移”按钮，将水平中心线向上、向下各偏移15。

4.单击“绘图”工具栏中“直线”按钮，绘制辅助直线，命令行提示与操作如下：

绘制结果如图5-23所示。

5.将“轮廓线”图层设置为当前图层。单击“绘图”工具栏中的“圆”按钮，分别以点1、点2为圆心，绘制半径为3的圆，绘制结果如图5-24所示。

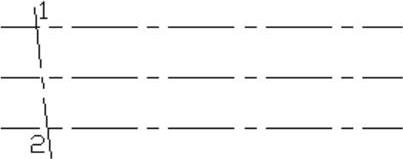

图5-23 绘制辅助直线

图5-24 绘制圆

6.单击“绘图”工具栏中的“直线”按钮，绘制两条与两个圆相切的直线，绘制结果如图5-25所示。

7.单击“修改”工具栏中的“矩形阵列”按钮，选择刚绘制的对象，在命令行中输入列数为4、列之间的距离为10，进行阵列，阵列结果如图5-26所示。

图5-25 绘制直线

图5-26 矩形阵列结果(www.chuimin.cn)

8.单击“绘图”工具栏中的“直线”按钮，绘制与圆相切的线段3、4，绘制结果如图5-27所示。

9.单击“修改”工具栏中的“矩形阵列”按钮，选择对象为线段3和4，阵列设置与步骤7.中相同，阵列结果如图5-28所示。

图5-27 绘制直线3、4

图5-28 矩形阵列直线3和4

10.单击“修改”工具栏中的“复制”按钮，以图形上侧最右边圆的圆心为基点，向右偏移10，复制偏移的结果如图5-29所示。

11.单击“绘图”工具栏中的“直线”按钮，绘制辅助直线5，如图5-30所示。

12.单击“修改”工具栏中的“剪切”按钮，以直线5为剪切边，剪去多余的线段，结果如图5-31所示。

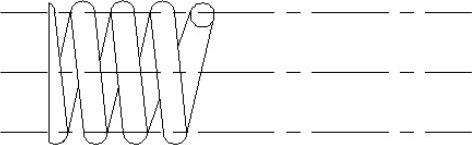

图5-29 复制偏移圆

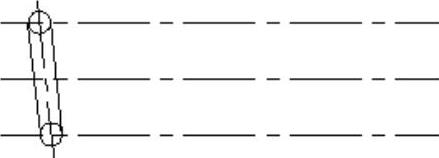

图5-30 绘制辅助直线

13.单击“修改”工具栏中的“删除”按钮，删除多余直线，结果如图5-32所示。

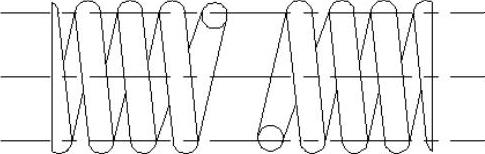

图5-31 修剪处理

图5-32 删除多余直线

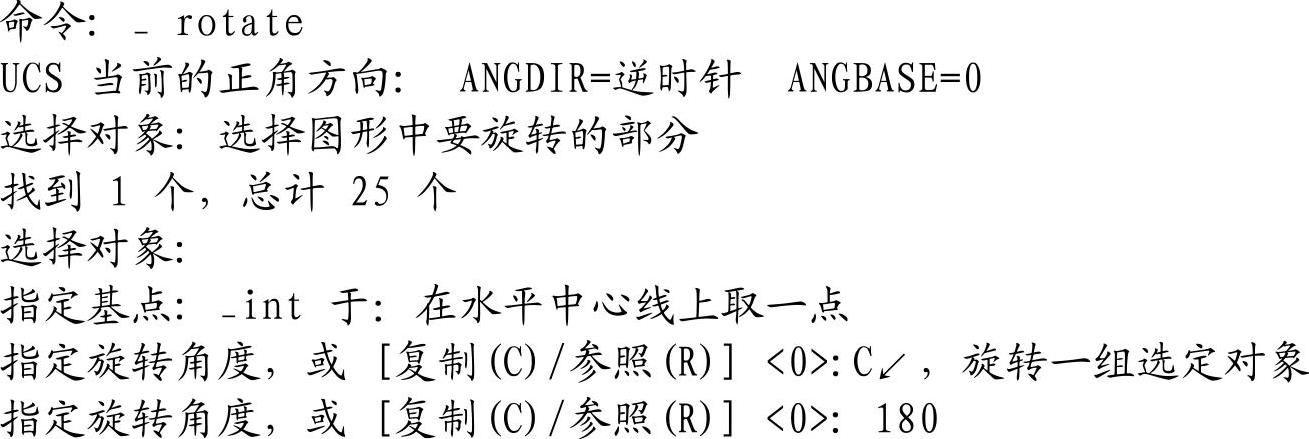

14.单击“修改”工具栏中的“旋转”按钮，将弹簧复制旋转，命令行提示与操作如下：

旋转结果如图5-33所示。

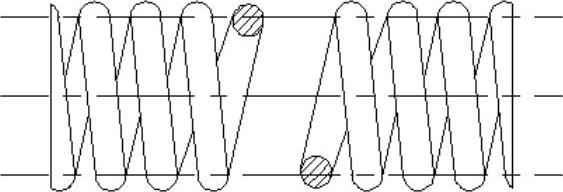

图5-33 旋转结果

15.图案填充。将“细实线”图层设置为当前图层。执行bhatch命令，或单击“绘图”工具栏中的“图案填充和渐变色”按钮，系统打开“图案填充和渐变色”对话框。选择图案填充“类型”为预定义，图案填充类型为“ANSI31”，选择“角度”为0°、“比例”为10，单击“添加：拾取点”按钮，选择相应的填充区域，按Enter键返回对话框，单击“确定”按钮进行填充，最终绘制结果如图5-22所示。
