绘制如图5-11所示的压盖。

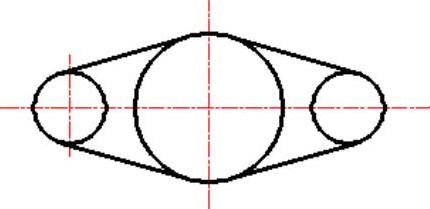

图5-11 压盖

参见光盘

光盘动画演示\第5章\压盖.avi

绘制步骤：

1.选择菜单栏中的“格式”→“图层”命令，设置如下图层：

第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。

2.绘制中心线。将“中心线”图层设置为当前层。单击“绘图”工具栏中的“直线”按钮，在屏幕上适当位置指定直线端点坐标，绘制一条水平中心线和两条竖直中心线，如图5-12所示。

3.将“轮廓线”图层设置为当前层，单击“绘图”工具栏中的“圆”按钮，分别捕捉两中心线交点为圆心，指定适当的半径绘制两个圆，如图5-13所示。

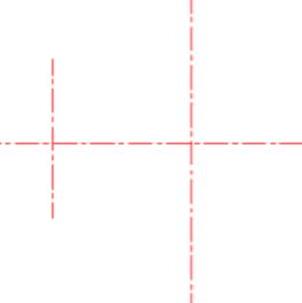

图5-12 绘制中心线

(www.chuimin.cn)

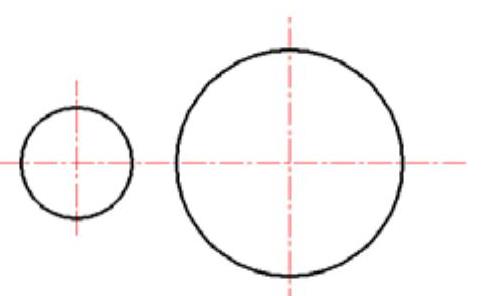

图5-13 绘制圆

4.单击“绘图”工具栏中的“直线”按钮，结合对象捕捉功能，绘制一条切线，如图5-14所示。

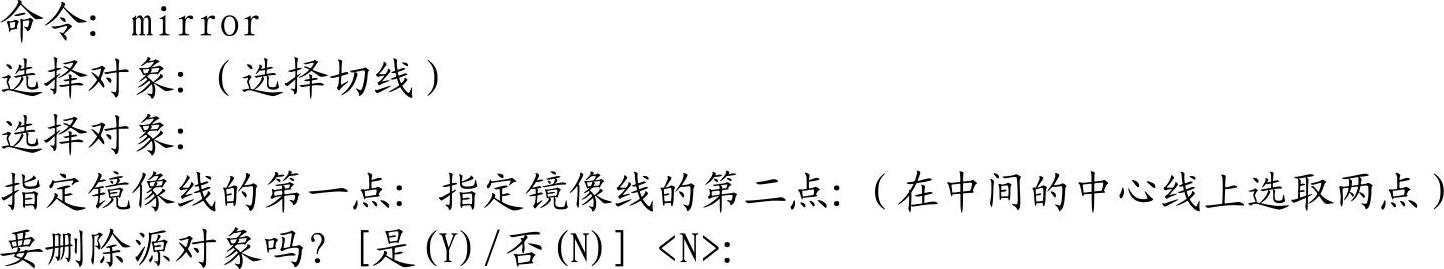

5.单击“修改”工具栏中的“镜像”按钮，以水平中心线为对称线镜像刚绘制的切线。命令行提示与操作如下：

结果如图5-15所示。

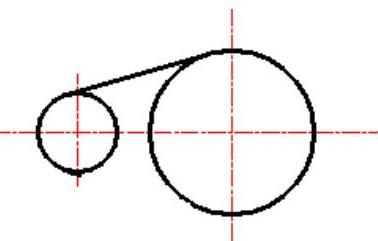

图5-14 绘制切线

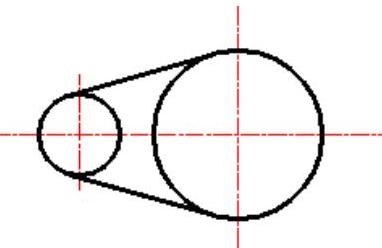

图5-15 镜像切线

★知识链接——按键定义

在AutoCAD中，除了可以通过在命令窗口输入命令、点取工具栏图标或点取菜单项来完成外，还可以使用键盘上的一组功能键或快捷键，通过这些功能键或快捷键，可以快速实现指定功能，如单击F1键，系统调用AutoCAD帮助对话框。

系统使用AutoCAD传统标准（Windows之前）或Microsoft Windows标准解释快捷键。有些功能键或快捷键在AutoCAD的菜单中已经指出，如“粘贴”的快捷键为“Ctrl+V”，这些只要用户在使用的过程中多加留意，就会熟练掌握。快捷键的定义见菜单命令后面的说明，如“粘贴（P） Ctrl+V”。
