AutoCAD2014中文版操作实例：螺栓应用案例
【摘要】：绘制如图4-15所示的螺栓。2.单击“新建图层”按钮，创建一个新层，把名字由默认的“图层1”改为“中心线”。

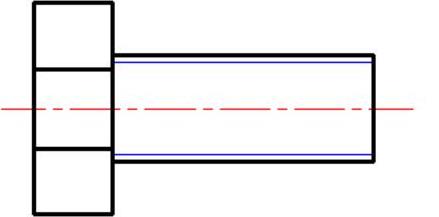

绘制如图4-15所示的螺栓。
图4-15 绘制图形
参见光盘
光盘动画演示\第3章\对象捕捉追踪.avi
绘制步骤：
1.选择菜单栏中的“格式”→“图层”命令，打开“图层特性管理器”对话框。
2.单击“新建图层”按钮，创建一个新层，把名字由默认的“图层1”改为“中心线”。
3.单击“中心线”层对应的“颜色”项，打开“选择颜色”对话框，选择红色为该层颜色，单击“确定”按钮，返回“图层特性管理器”对话框。
4.单击“中心线”层对应的“线型”项，打开“选择线型”对话框。
5.在“选择线型”对话框中，单击“加载”按钮，系统打开“加载或重载线型”对话框，选择“CENTER”线型，单击“确定”按钮退出。在“选择线型”对话框中选择CENTER（点画线）为该层线型，单击“确定”按钮，返回“图层特性管理器”对话框。
6.单击“中心线”层对应的“线宽”项，打开“线宽”对话框，选择线宽为0.09mm，单击“确定”按钮退出。

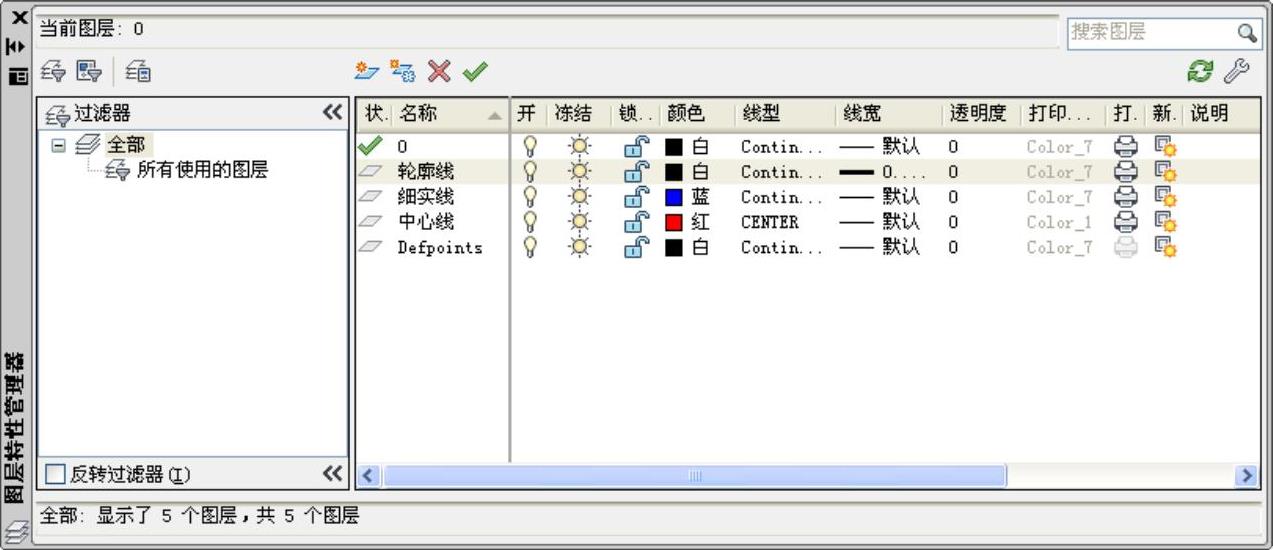

7.用相同的方法再建立两个新层，分别命名为“轮廓线”和“细实线”。“轮廓线”层的颜色设置为白色，线型为Continuous（实线），线宽为0.30mm。“细实线”层的颜色设置为蓝色，线型为Continuous，线宽为0.09mm。并且让3个图层均处于打开、解冻和解锁状态，各项设置如图4-16所示。(www.chuimin.cn)
图4-16 新建图层的各项设置
8.选中“中心线”层，单击“置为当前”按钮，将其设置为当前层，然后单击“确定”按钮，关闭“图层特性管理器”对话框。

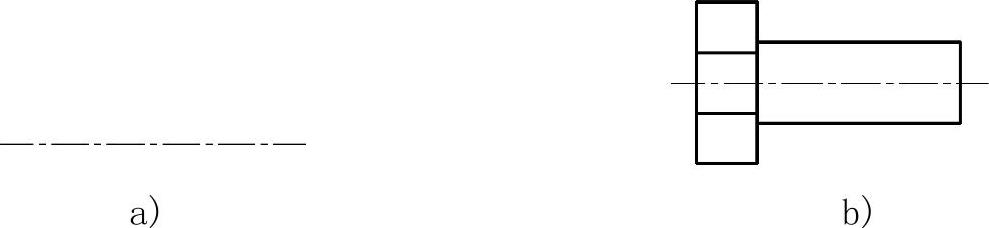

9.在当前层“中心线”层上，绘制图4-15中的中心线，如图4-17a所示。
10.单击“图层”工具栏中图层下拉列表的下三角按钮，将“轮廓线”层设置为当前图层，并在其上绘制图4-15中的主体图形，如图4-17b所示。
11.将当前层设置为“细实线”层，并在“细实线”层上绘制螺纹牙底线。
结果如图4-15所示。
图4-17 绘制过程
★知识链接——命令的执行方式
有的命令有两种执行方式，通过对话框或通过命令行输入命令。如指定使用命令窗口方式，可以在命令名前加短划来表示，如“-LAYER”表示用命令行方式执行“图层特性管理器”命令。而如果在命令行输入“LAYER”，系统则会自动弹出“图层特性管理器”对话框。
另外，有些命令同时存在命令行、菜单和工具栏3种执行方式，这时如果选择菜单或工具栏方式，命令行会显示该命令，并在前面加一下画线，如通过菜单或工具栏方式执行“直线”命令时，命令行会显示“_line”，命令的执行过程与结果与命令行方式相同。
