AutoCAD2014教程：快速使用对象捕捉功能绘制直线

2023-11-02 理论教育版权反馈

【摘要】：通过本例，读者可以体会到对象捕捉功能的方便与快捷作用。在界面上方的工具栏区右击，选择快捷菜单中的“对象捕捉”命令，打开“对象捕捉”工具栏。利用“对象捕捉”工具栏中的“捕捉到交点”工具捕捉四边形上、下边的延长线交点作为直线起点。本例要绘制的图形比较简单，但是要准确找到直线的两个端点必须启用“对象捕捉”和“对象捕捉追踪”工具。结合对象捕捉追踪与对象捕捉功能在三角形右边延长线上捕捉一点作为直线终点。

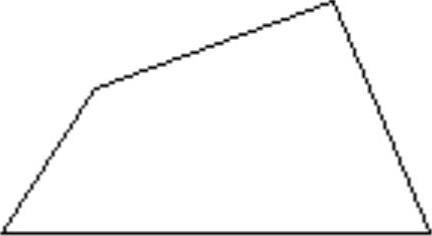

【实例1】如图3-53所示，过四边形上、下边延长线交点作四边形右边的平行线。

图3-53 四边形

1.目的要求。本例要绘制的图形比较简单，但是要准确找到四边形上、下边延长线必须启用“对象捕捉”功能，捕捉延长线交点。通过本例，读者可以体会到对象捕捉功能的方便与快捷作用。

2.操作提示。

（1）在界面上方的工具栏区右击，选择快捷菜单中的“对象捕捉”命令，打开“对象捕捉”工具栏。

（2）利用“对象捕捉”工具栏中的“捕捉到交点”工具捕捉四边形上、下边的延长线交点作为直线起点。

（3）利用“对象捕捉”工具栏中的“捕捉到平行线”工具捕捉一点作为直线终点。

【实例2】利用对象追踪功能，在如图3-54a所示的图形基础上绘制一条特殊位置直线，如图3-54b所示。(www.chuimin.cn)

图3-54 绘制直线

1.目的要求。本例要绘制的图形比较简单，但是要准确找到直线的两个端点必须启用“对象捕捉”和“对象捕捉追踪”工具。通过本例，读者可以体会到对象捕捉和对象捕捉追踪功能的方便与快捷作用。

2.操作提示。

（1）启用对象捕捉追踪与对象捕捉功能。

（2）在三角形左边延长线上捕捉一点作为直线起点。

（3）结合对象捕捉追踪与对象捕捉功能在三角形右边延长线上捕捉一点作为直线终点。
