绘制步骤:
对如图3-44所示的未封闭三角形进行约束控制。
1.设置约束与自动约束。选择菜单栏中的“参数”→“约束设置”命令,打开“约束设置”对话框。单击“几何”选项卡,单击“全部选择”按钮,选择全部约束方式,如图3-45所示。再单击“自动约束”选项卡,将“距离”和“角度”公差值设置为1,取消对“相切对象必须共用同一交点”复选框和“垂直对象必须共用同一交点”复选框的勾选,约束优先顺序按图3-46所示设置。

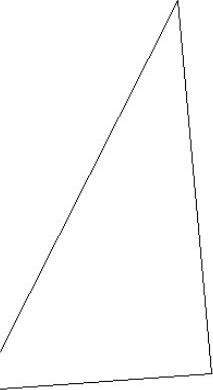

图3-44 未封闭三角形
图3-45 “几何”选项卡设置
参见光盘
光盘动画演示\第3章\约束控制未封闭三角形.avi
2.在界面上方的工具栏区右击,选择快捷菜单中的“参数化”命令,打开“参数化”工具栏,如图3-47所示。

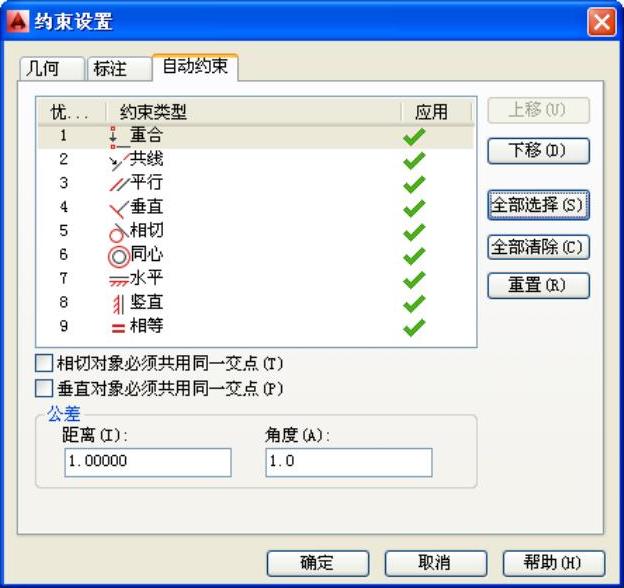

图3-46 “自动约束”选项卡设置
图3-47 “参数化”工具栏
3.单击“参数化”工具栏中的“固定”按钮,命令提示与操作如下:
这时,左边下移,使底边和左边的两个端点重合,并显示固定标记,而原来重合的上顶点现在分离,如图3-49所示。

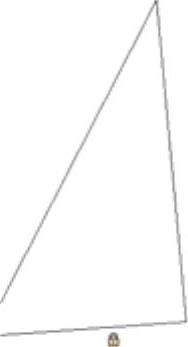

图3-48 固定约束

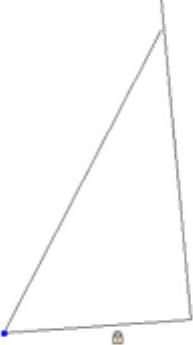

图3-49 自动重合约束1(www.chuimin.cn)
5.采用同样的方法,使上边两个端点进行自动约束,两者重合,并显示重合标记,如图3-50所示。
6.单击“参数化”工具栏中的“自动约束”按钮,选择三角形底边和右边为自动约束对象(这里已知底边与右边的原始夹角为89°),可以发现,底边与右边自动保持重合与垂直的关系,如图3-51所示(注意:三角形的右边必然要缩短)。

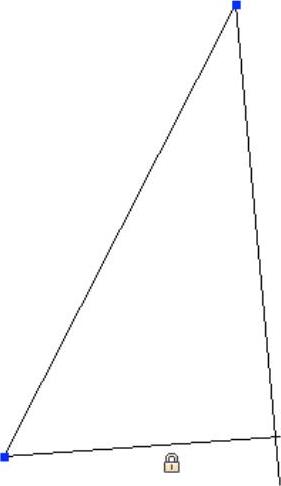

图3-50 自动重合约束2

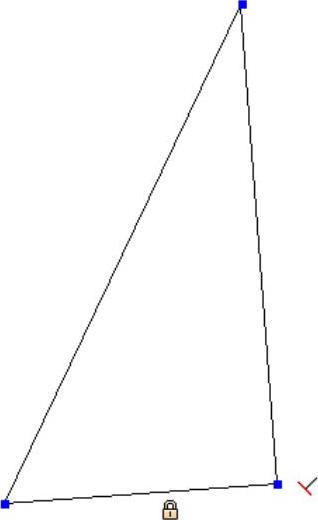

图3-51 自动重合与自动垂直约束
★知识链接——命令输入方式
AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式(以画直线为例):

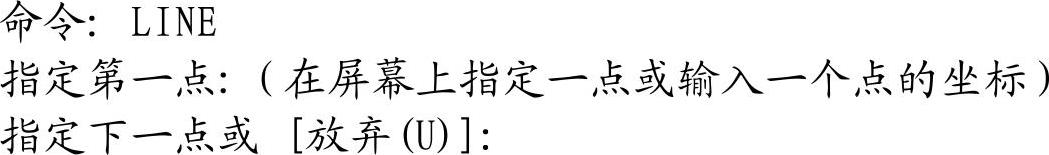

1.在命令窗口输入命令名:命令字符可不区分大小写。例如:命令:LINE↙。执行命令时,在命令行提示中经常会出现命令选项。如:输入绘制直线命令“LINE”后,命令行提示与操作如下:
选项中不带括号的提示为默认选项,因此可以直接输入直线段的起点坐标或在屏幕上指定一点,如果要选择其他选项,则应该首先输入该选项的标识字符,如“放弃”选项的标识字符“U”,然后按系统提示输入数据即可。在命令选项的后面有时候还带有尖括号,尖括号内的数值为默认数值。
2.在命令窗口输入命令缩写字:
如L(Line)、C(Circle)、A(Arc)、Z(Zoom)、R(Redraw)、M(More)、CO(Copy)、PL(Pline)、E(Erase)等。
3.选取绘图菜单直线选项:选取该选项后,在状态栏中可以看到对应的命令说明及命令名。
4.选取工具栏中的对应图标:选取该图标后在状态栏中也可以看到对应的命令说明及命令名。
5.在命令行打开右键快捷菜单:如果在前面刚使用过要输入的命令,可以在命令行打开右键快捷菜单,在“近期使用的命令”子菜单中选择需要的命令,如图3-52所示。“近期使用的命令”子菜单中储存最近使用的6个命令,如果经常重复使用某个6次操作以内的命令,这种方法就比较快速简洁。
图3-52 命令行右键快捷菜单
6.在绘图区右击鼠标:如果用户要重复使用上次使用的命令,可以直接在绘图区右击鼠标,系统立即重复执行上次使用的命令,这种方法适用于重复执行某个命令。
