AutoCAD2014中文版自动约束使用指南
【摘要】：在用AutoCAD绘图时，利用“约束设置”对话框中的“自动约束”选项卡，如图3-43所示，可将设定公差范围内的对象自动设置为相关约束。图3-43 “自动约束”选项卡“约束类型”列表框：显示自动约束的类型以及优先级。单击图标符号选择或去掉某约束类型作为自动约束类型。“相切对象必须共用同一交点”复选框：指定两条曲线必须共用一个点应用相切约束。“公差”选项组：设置可接受的“距离”和“角度”公差值，以确定是否可以应用约束。
在用AutoCAD绘图时，利用“约束设置”对话框中的“自动约束”选项卡，如图3-43所示，可将设定公差范围内的对象自动设置为相关约束。
【执行方式】
命令行：CONSTRAINTSETTINGS（CSETTINGS）。
菜单栏：选择菜单栏中的“参数”→“约束设置”命令。
功能区：选择“参数化”选项卡中“约束设置，几何”命令。
执行上述操作后，系统打开“约束设置”对话框，单击“自动约束”选项卡，如图3-43所示，利用此对话框可以控制自动约束的相关参数。
(www.chuimin.cn)

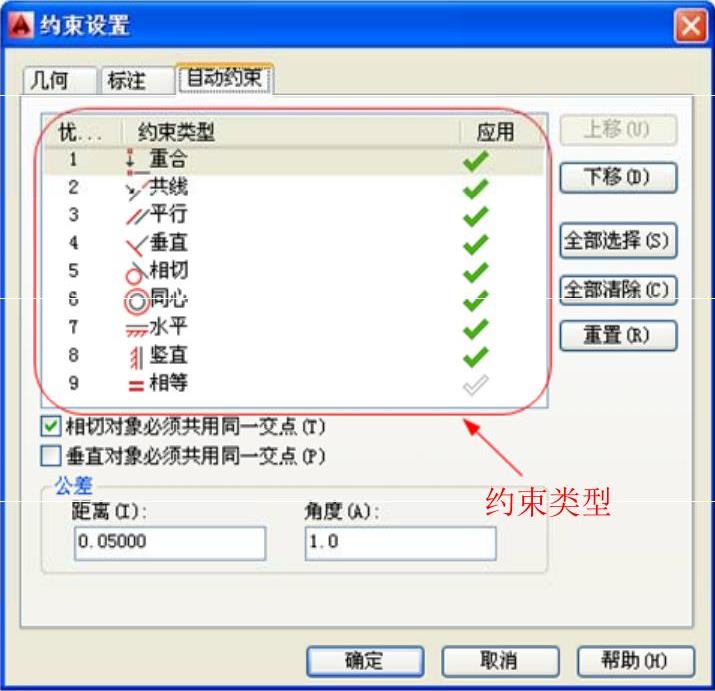

图3-43 “自动约束”选项卡
【选项说明】
（1）“约束类型”列表框：显示自动约束的类型以及优先级。可以通过单击“上移”和“下移”按钮调整优先级的先后顺序。单击
图标符号选择或去掉某约束类型作为自动约束类型。
（2）“相切对象必须共用同一交点”复选框：指定两条曲线必须共用一个点（在距离公差内指定）应用相切约束。
（3）“垂直对象必须共用同一交点”复选框：指定直线必须相交或一条直线的端点必须与另一条直线或直线的端点重合（在距离公差内指定）。
（4）“公差”选项组：设置可接受的“距离”和“角度”公差值，以确定是否可以应用约束。
