AutoCAD2014从入门到精通：绘制相切和同心圆
【摘要】：图3-32 绘制圆图3-33 建立圆1与圆2的相切关系5.单击“几何约束”工具栏中的“同心”按钮，或选择菜单栏中的“参数”→“几何约束”→“同心”命令，使其中两圆同心，命令行提示与操作如下：系统自动建立同心的几何关系，结果如图3-34所示。
绘制如图3-31所示的同心相切圆。
图3-31 同心相切圆
参见光盘
光盘动画演示\第3章\绘制相切同心的圆.avi
绘制步骤：
1.单击“绘图”工具栏中的“圆”按钮
，以适当半径绘制4个圆，绘制结果如图3-32所示。
2.在界面上方的工具栏区右击，选择快捷菜单中的“几何约束”命令，打开“几何约束”工具栏。
3.单击“几何约束”工具栏中的“相切”按钮

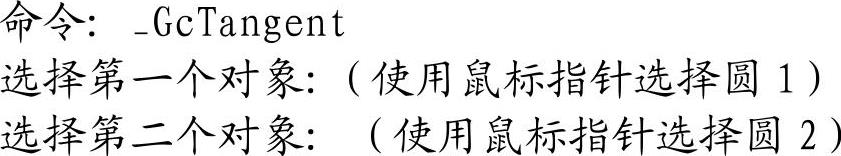

，或选择菜单栏中的“参数”→“几何约束”→“相切”命令，命令行提示与操作如下：

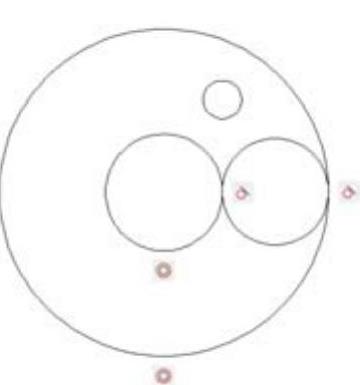

4.系统自动将圆2向左移动与圆1相切，结果如图3-33所示。
图3-32 绘制圆
图3-33 建立圆1与圆2的相切关系
5.单击“几何约束”工具栏中的“同心”按钮
，或选择菜单栏中的“参数”→“几何约束”→“同心”命令，使其中两圆同心，命令行提示与操作如下：(www.chuimin.cn)
系统自动建立同心的几何关系，结果如图3-34所示。

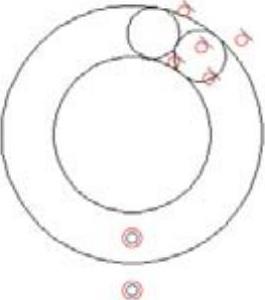

6.采用同样的方法，使圆3与圆2建立相切几何约束，结果如图3-35所示。
图3-34 建立圆1与圆3的同心关系
图3-35 建立圆3与圆2的相切关系
7.采用同样的方法，使圆1与圆4建立相切几何约束，结果如图3-36所示。

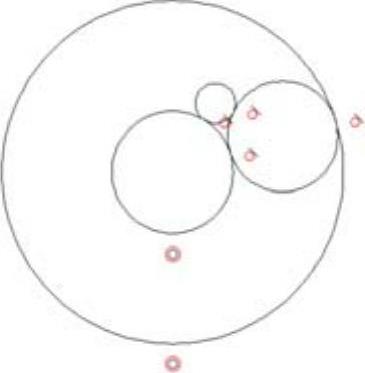

8.采用同样的方法，使圆4与圆2建立相切几何约束，结果如图3-37所示。
9.采用同样的方法，使圆3与圆4建立相切几何约束，最终结果如图3-31所示。
图3-36 建立圆1与圆4的相切关系
图3-37 建立圆4与圆2的相切关系
