1.建立几何约束。利用几何约束工具，可以指定草图对象必须遵守的条件，或是草图对象之间必须维持的关系。“几何约束”面板及工具栏（其面板在“二维草图与注释”工作空间“参数化”选项卡的“几何”面板中）如图3-29所示，其主要几何约束选项功能见表3-2。

图3-29 “几何约束”面板及工具栏

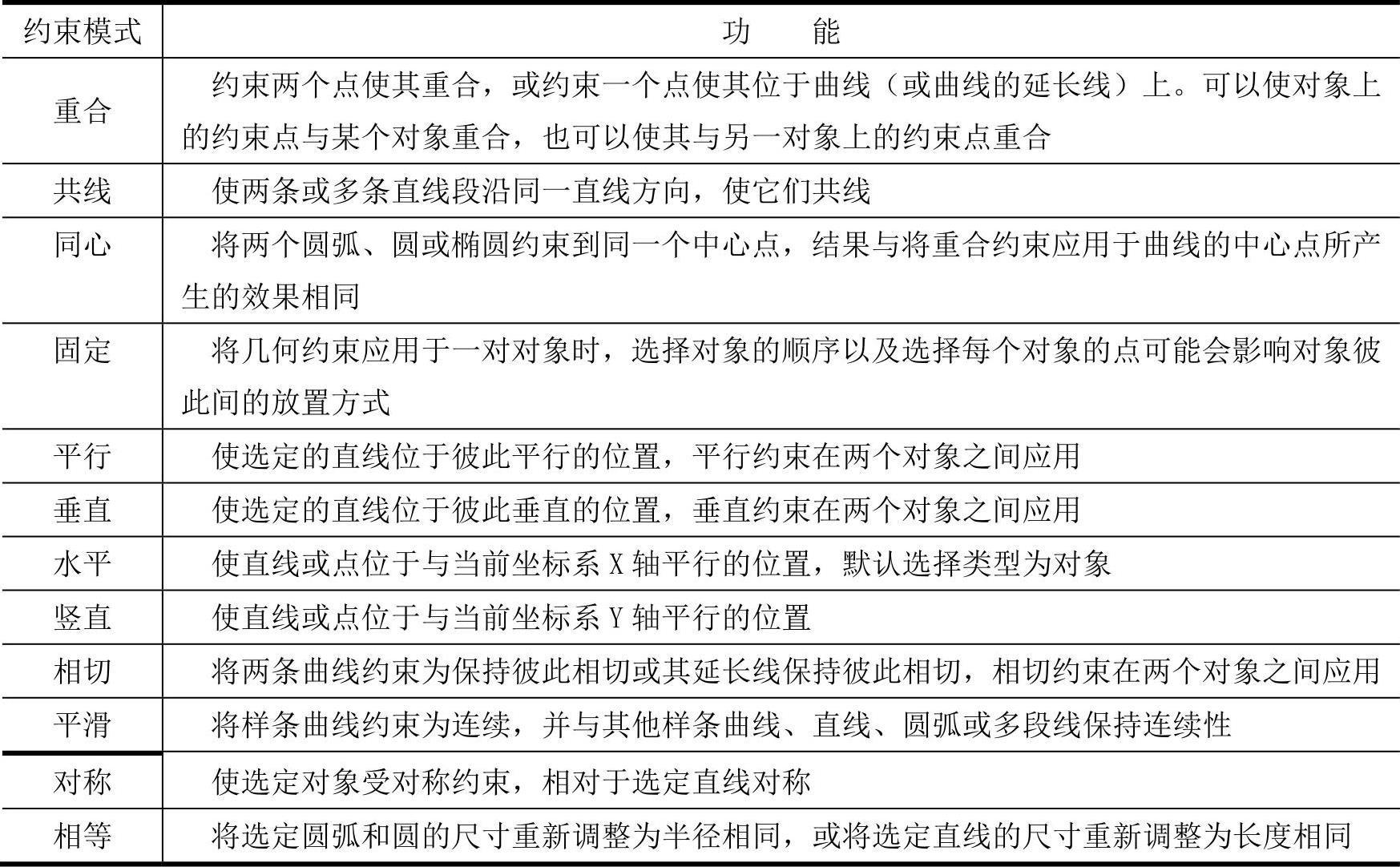

表3-2 几何约束选项功能

在绘图过程中可指定二维对象或对象上点之间的几何约束。在编辑受约束的几何图形时，将保留约束，因此，通过使用几何约束，可以在图形中包括设计要求。

2.设置几何约束。在用AutoCAD绘图时，可以控制约束栏的显示，利用“约束设置”对话框（如图3-30所示）可控制约束栏上显示或隐藏的几何约束类型。单独或全局显示或隐藏几何约束和约束栏，可执行以下操作：

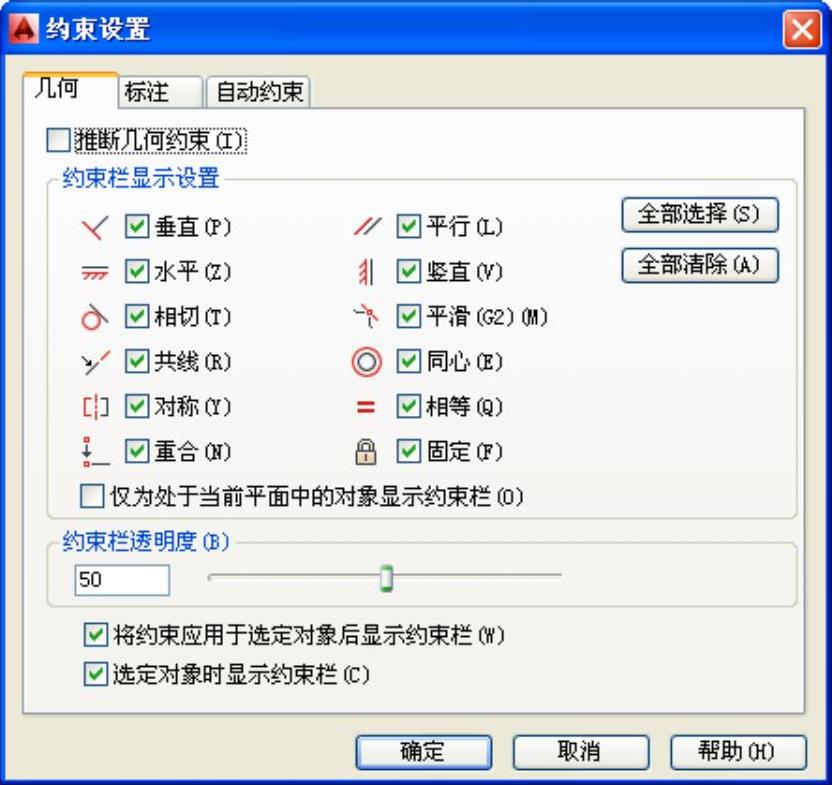

图3-30 “约束设置”对话框

显示（或隐藏）所有的几何约束。

显示（或隐藏）指定类型的几何约束。

显示（或隐藏）所有与选定对象相关的几何约束。

【执行方式】(www.chuimin.cn)

命令行：CONSTRAINTSETTINGS（CSETTINGS）。

菜单栏：选择菜单栏中的“参数”→“约束设置”命令。

功能区：单击“参数化”选项卡中的“约束设置，几何”命令。

工具栏：单击“参数”工具栏中的“约束设置”按钮。

执行上述操作后，系统打开“约束设置”对话框，单击“几何”选项卡，如图3-30所示，利用此对话框可以控制约束栏上约束类型的显示。

【选项说明】

（1）“约束栏显示设置”选项组：此选项组控制图形编辑器中是否为对象显示约束栏或约束点标记。例如，可以为水平约束和竖直约束隐藏约束栏的显示。

（2）“全部选择”按钮：选择全部几何约束类型。

（3）“全部清除”按钮：清除所有选定的几何约束类型。

（4）“仅为处于当前平面中的对象显示约束栏”复选框：仅为当前平面上受几何约束的对象显示约束栏。

（5）“约束栏透明度”选项组：设置图形中约束栏的透明度。

（6）“将约束应用于选定对象后显示约束栏”复选框：手动应用约束或使用“AUTOCONSTRAIN”命令时，显示相关约束栏。
