AutoCAD2014中文版：极轴追踪绘制方头平键实例

2023-11-02 理论教育版权反馈

【摘要】：本实例主要学习对象捕捉和对象追踪两个按钮的使用，及其具体功能使用。图3-15 方头平键参见光盘光盘动画演示\第3章\通过极轴追踪绘制方头平键.avi绘制步骤：1.单击“绘图”工具栏中的“矩形”按钮，绘制主视图外形。图3-20 追踪对象图3-21 绘制俯视图5.单击“绘图”工具栏中的“直线”按钮，结合基点捕捉功能绘制俯视图棱线，偏移距离为2，如图3-22所示。同样方法绘制另一条水平构造线。

本实例绘制的方头平键，如图3-15所示，先绘制主视图，然后绘制俯视图，根据其对应关系绘制左视图。绘制过程中要用到直线、矩形等命令。利用对象捕捉和对象追踪两个按钮可以绘制所需要的直线形式。

本实例主要学习对象捕捉和对象追踪两个按钮的使用，及其具体功能使用。

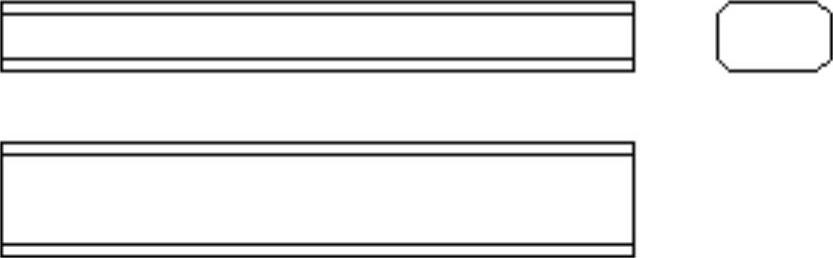

图3-15 方头平键

参见光盘

光盘动画演示\第3章\通过极轴追踪绘制方头平键.avi

绘制步骤：

1.单击“绘图”工具栏中的“矩形”按钮，绘制主视图外形。第一个角点为绘图平面适当位置一点，第二个角点坐标为（@100，11），结果如图3-16所示。

图3-16 绘制主视图外形

2.单击“绘图”工具栏中的“直线”按钮，绘制主视图棱线，捕捉矩形左上角点，如图3-17所示，偏移为（@0，-2），然后捕捉矩形右边上的垂足，如图3-18所示。相同方法，以矩形左下角点为基点，向上偏移两个单位，利用基点捕捉绘制下边的另一条棱线，结果如图3-19所示。

3.同时打开状态栏上的“对象捕捉”和“对象追踪”按钮，启动对象捕捉追踪功能。并打开“草图设置”对话框“极轴追踪”选项卡，将“增量角”设置为90，将对象捕捉追踪设置为“仅正交追踪”。

图3-17 捕捉角点

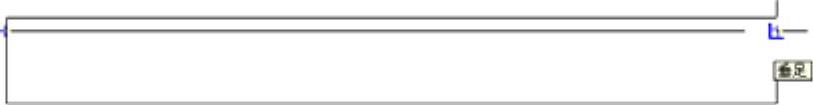

图3-18 捕捉垂足

图3-19 绘制主视图棱线

4.单击“绘图”工具栏中的“矩形”按钮，绘制俯视图外形。第一个角点为捕捉上面绘制矩形左下角点，系统显示追踪线，沿追踪线向下在适当位置指定一点，如图3-20所示，第二个角点坐标为（@100，18），结果如图3-21所示。

图3-20 追踪对象(www.chuimin.cn)

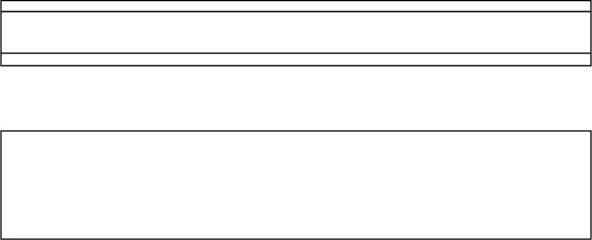

图3-21 绘制俯视图

5.单击“绘图”工具栏中的“直线”按钮，结合基点捕捉功能绘制俯视图棱线，偏移距离为2，如图3-22所示。

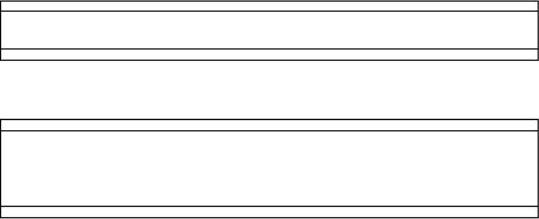

图3-22 绘制俯视图棱线

6.绘制左视图构造线。单击“绘图”工具栏中“构造线”按钮，绘制角度为-45º的构造线，如图3-23所示。同样方法绘制另一条水平构造线。再捕捉两水平构造线与斜构造线交点为指定点绘制两条竖直构造线，如图3-24所示。

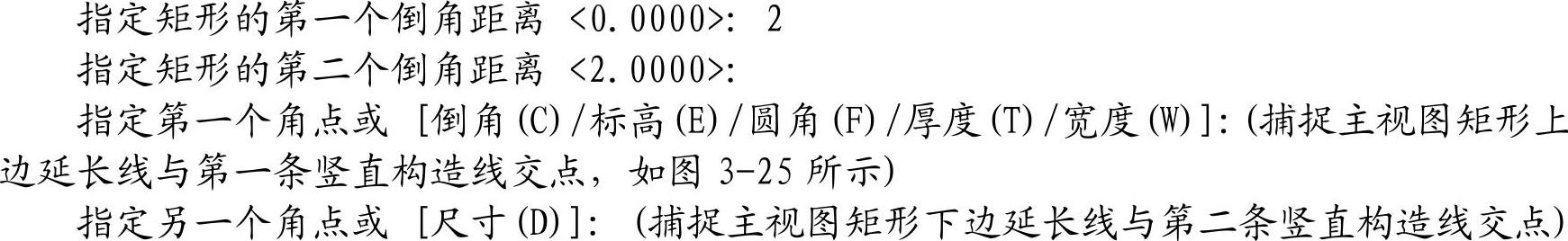

7.绘制左视图。单击“绘图”工具栏中的“矩形”按钮，命令行提示与操作如下：

结果如图3-26所示。

图3-23 绘制左视图构造线

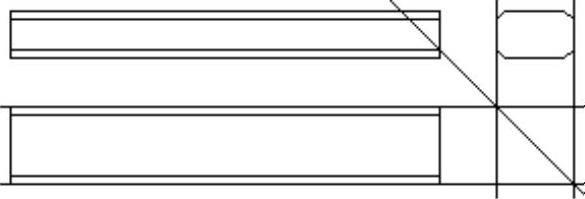

图3-24 完成左视图构造线

8.删除构造线，最终结果如图3-15所示。

图3-25 捕捉对象

图3-26 绘制左视图
