AutoCAD2014中文版：对象捕捉设置解析
【摘要】：执行上述操作后，系统打开“草图设置”对话框，单击“对象捕捉”选项卡，如图3-7所示，利用此选项卡可对对象捕捉方式进行设置。“启用对象捕捉追踪”复选框：用于打开或关闭自动追踪功能。“对象捕捉模式”选项组：此选项组中列出各种捕捉模式的复选框，被勾选的复选框处于激活状态。
在AutoCAD中绘图之前，可以根据需要事先设置开启一些对象捕捉模式，绘图时系统就能自动捕捉这些特殊点，从而加快绘图速度，提高绘图质量。
【执行方式】
命令行：DDOSNAP。
菜单栏：选择菜单栏中的“工具”→“绘图设置”命令。
状态栏：按下状态栏中的“对象捕捉”按钮
（仅限于打开与关闭）。
快捷键：按F3键（仅限于打开与关闭）。
快捷菜单：选择快捷菜单中的“捕捉替代”→“对象捕捉设置”命令。

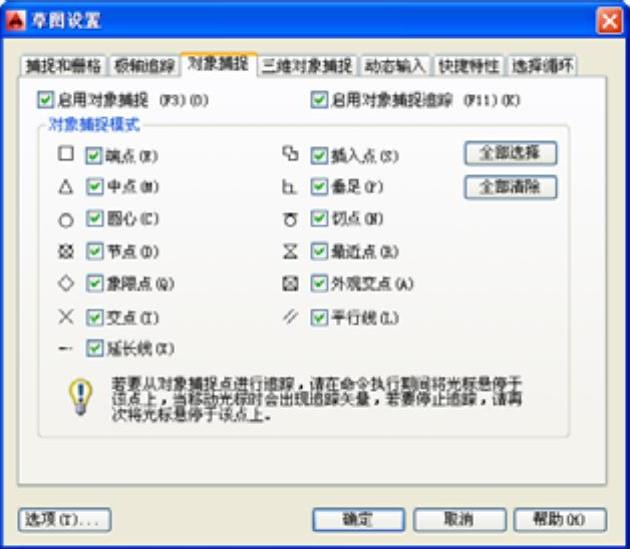

执行上述操作后，系统打开“草图设置”对话框，单击“对象捕捉”选项卡，如图3-7所示，利用此选项卡可对对象捕捉方式进行设置。(www.chuimin.cn)
图3-7 “对象捕捉”选项卡
【选项说明】
（1）“启用对象捕捉”复选框：勾选该复选框，在“对象捕捉模式”选项组中勾选的捕捉模式处于激活状态。
（2）“启用对象捕捉追踪”复选框：用于打开或关闭自动追踪功能。
（3）“对象捕捉模式”选项组：此选项组中列出各种捕捉模式的复选框，被勾选的复选框处于激活状态。单击“全部清除”按钮，则所有模式均被清除。单击“全部选择”按钮，则所有模式均被选中。
另外，在对话框的左下角有一个“选项”按钮，单击该按钮可以打开“选项”对话框的“草图”选项卡，利用该对话框可决定捕捉模式的各项设置。
