本实例绘制的汽车简易造型如图2-108所示。绘制的大体顺序是先绘制两个车轮，从而确定汽车的尺寸和位置。绘制车体轮廓，最后绘制车窗。绘制过程中要用到直线、圆、圆弧、多段线、圆环、矩形和正多边形等命令。

图2-108 汽车

参见光盘

光盘动画演示\第2章\汽车.avi

绘制步骤：

1.绘制车轮。

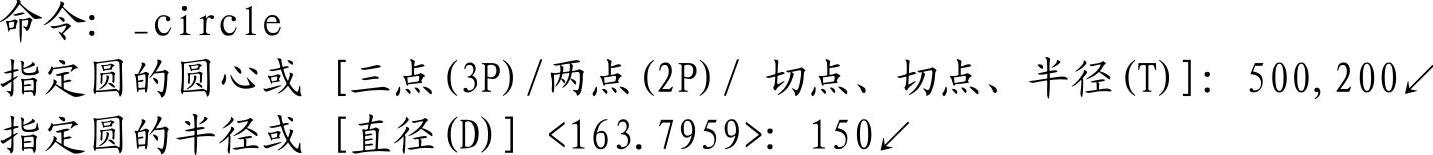

（1）单击“绘图”工具栏中的“圆”按钮，命令行提示与操作如下：

同样方法，指定圆心坐标为（1500，200），半径为150绘制另外一个圆。

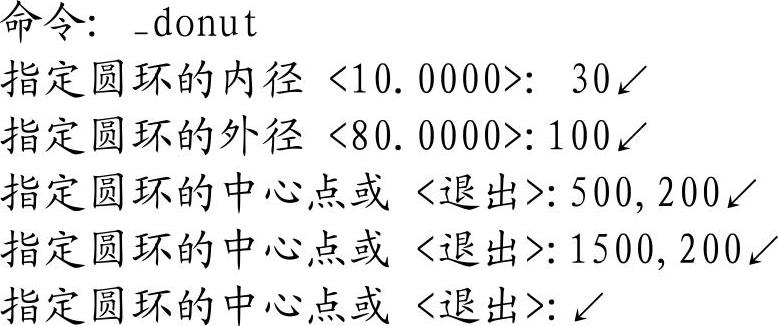

（2）选择菜单栏中的“绘图”→“圆环”命令，命令行提示与操作如下：

结果如图2-109所示。

2.绘制车体轮廓。

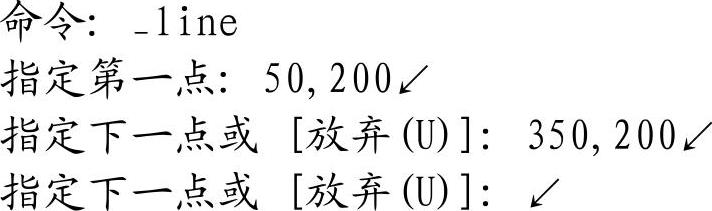

（1）单击“绘图”工具栏中的“直线”按钮，命令行提示与操作如下：

同样方法，指定端点坐标分别为{（650，200）、（1350，200）}和{（1650，200）、（2200，200）}绘制两条线段，结果如图2-110所示。(www.chuimin.cn)

图2-109 绘制车轮

图2-110绘制底板

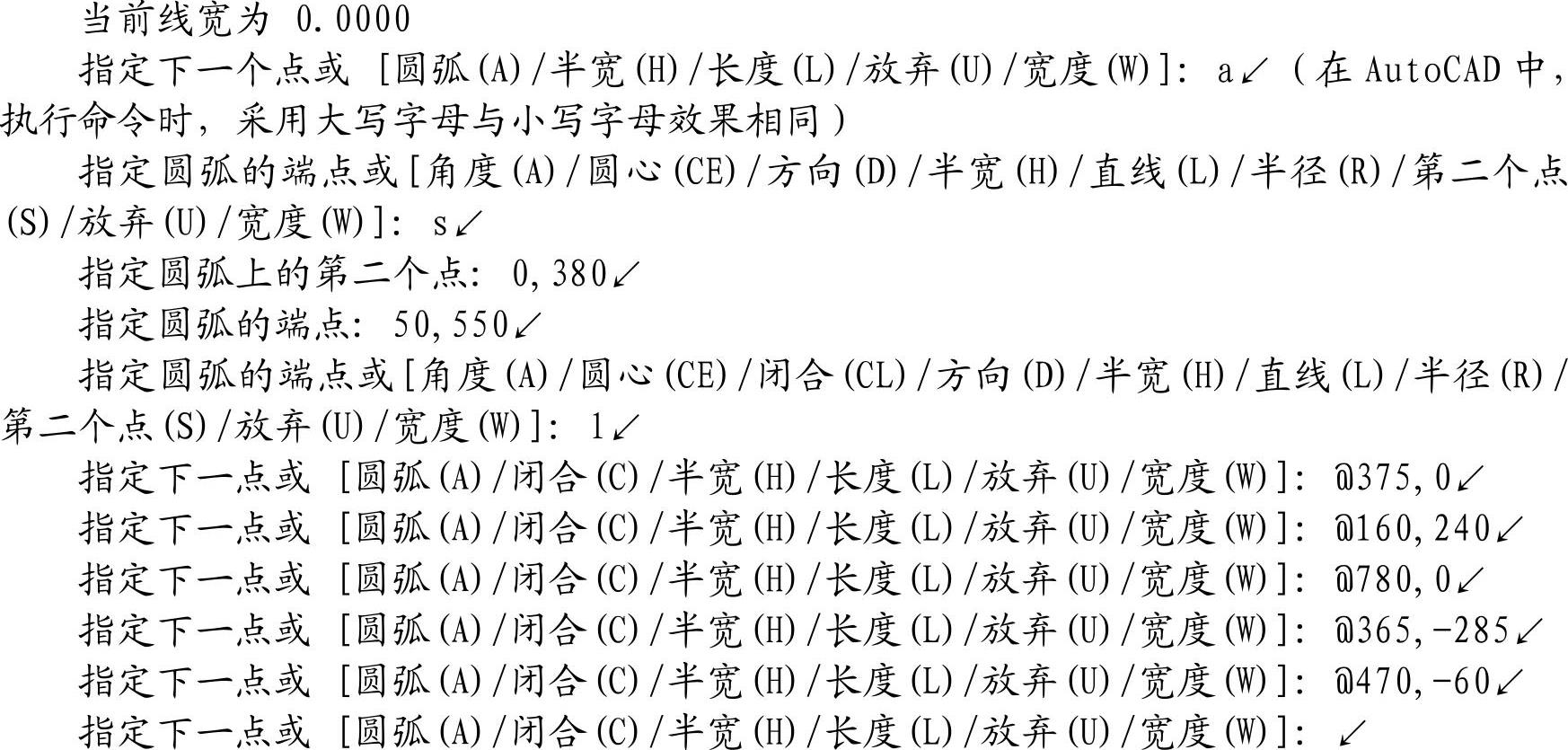

（2）单击“绘图”工具栏中的“多段线”按钮，命令行提示与操作如下：

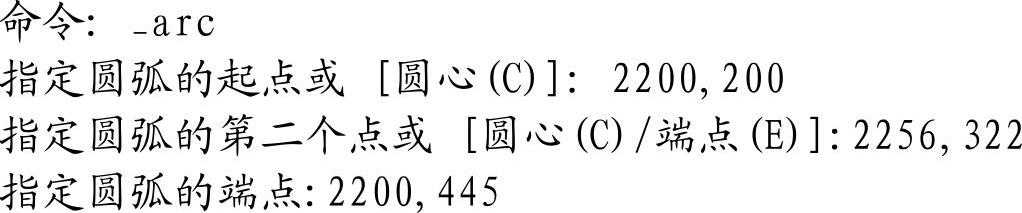

（3）单击“绘图”工具栏中的“圆弧”按钮，命令行提示与操作如下：

结果如图2-111所示。

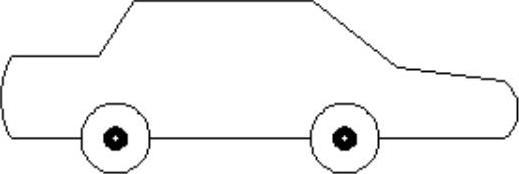

图2-111 绘制轮廓

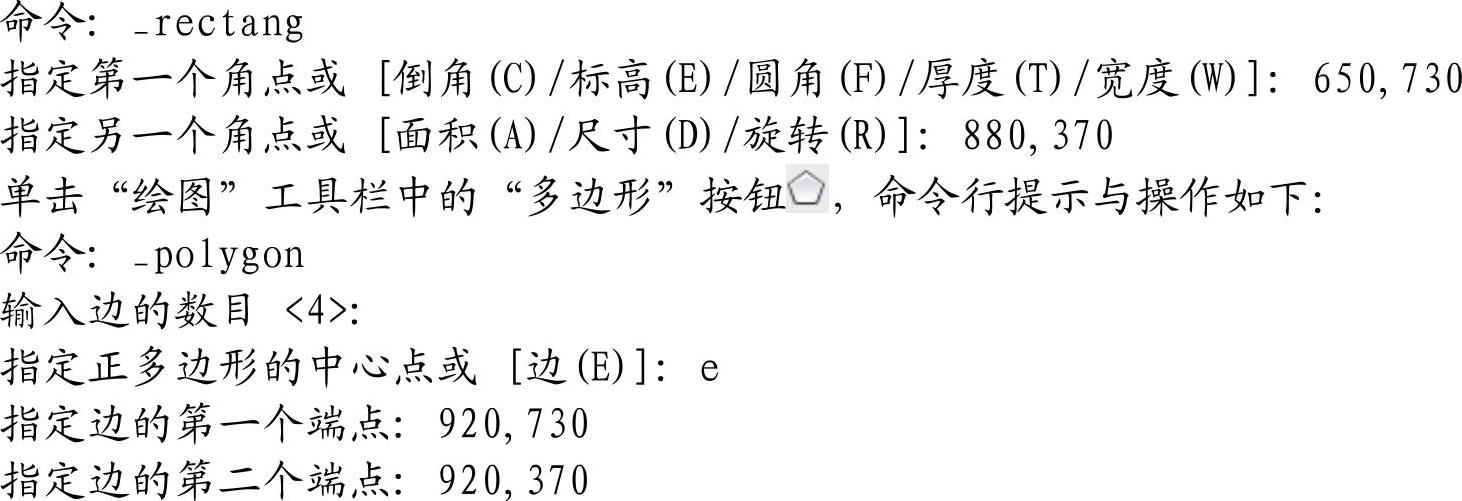

3.绘制车窗。单击“绘图”工具栏中的“矩形”按钮，命令行提示与操作如下：

结果如图2-108所示。
