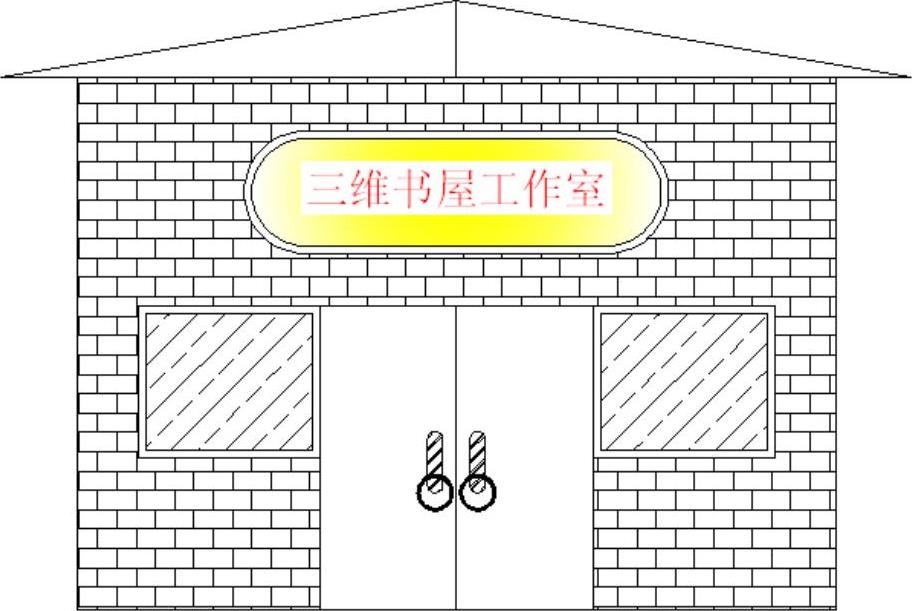

绘制如图2-86所示的小房子。

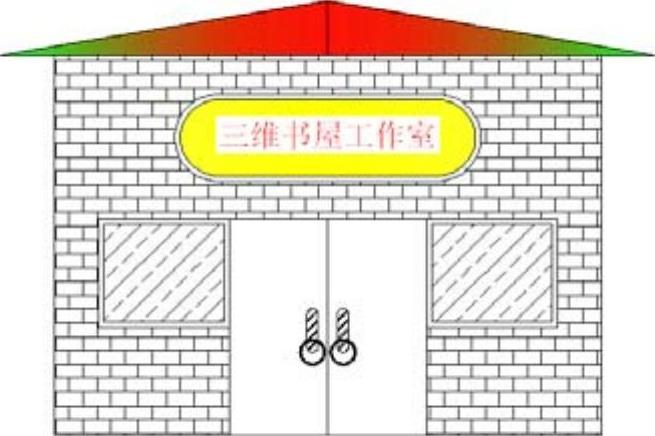

图2-86 小房子

绘制步骤:

参见光盘

光盘动画演示\第2章\小房子.avi

1.绘制屋顶轮廓。

(1)选择菜单栏中的“绘图”→“直线”命令,绘制以{(0,500)、(600,500)}为端点坐标的直线。

(2)重复“直线”命令,单击状态栏中的“对象捕捉”按钮,捕捉绘制好的直线的中点为起点,以坐标(@0,50)为第二点,绘制直线。连接各端点,结果如图2-87所示。


图2-87 屋顶轮廓

2.绘制墙体轮廓。

(1)选择菜单栏中的“绘图”→“矩形”命令,以(50,500)为第一角点,(@500,-350)为第二角点绘制墙体轮廓,结果如图2-88所示。

(2)单击状态栏中的“线宽”按钮,结果如图2-89所示。

3.绘制门。

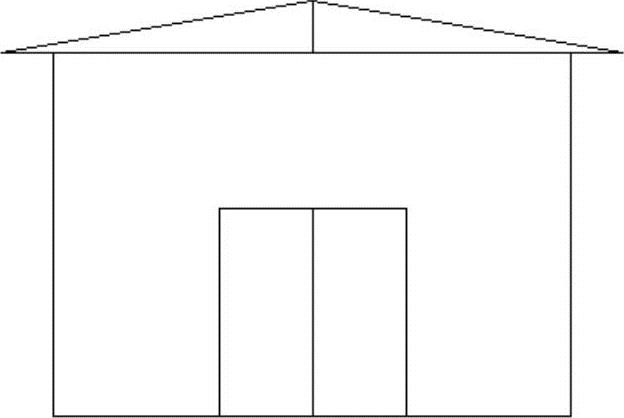

(1)绘制门体。将“门窗”层设置为当前层。选择菜单栏中的“绘图”→“矩形”命令,以墙体底面的中点作为第一角点,以(@90,200)为第二角点绘制右边的门,同理,以墙体底面的中点作为第一角点,以(@-90,200)为第二角点绘制左边的门。结果如图2-90所示。

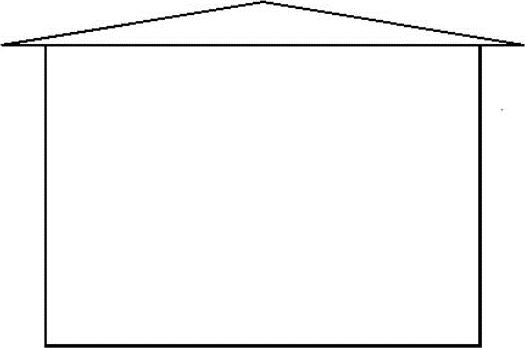

图2-88 墙体轮廓


图2-89 显示线宽

(2)绘制门把手。选择菜单栏中的“绘图”→“矩形”命令,在适当的位置上,绘制一个长度为10,宽度为40,倒圆半径为5的矩形。重复“矩形”命令,绘制另一个门把手,结果如图2-91所示。


图2-90 绘制门体


图2-91 绘制门把手

(3)绘制门环。选择菜单栏中的“绘图”→“圆环”命令,在适当的位置上,绘制两个内径为20,外径为24的圆环,结果如图2-92所示。

4.绘制窗户

(1)选择菜单栏中的“绘图”→“矩形”命令,绘制左边外玻璃窗,指定门的左上角点为第一个角点,指定第二角点为(@-120,-100);接着指定门的右上角点为第一个角点,指定第二角点为(@120,-100),绘制右边外玻璃窗。

(2)重复“矩形”命令,以(205,345)为第一角点,(@-110,-90)为第二角点绘制左边内玻璃窗,以(505,345)为第一角点,(@-110,-90)为第二角点绘制右边的内玻璃窗,结果如图2-93所示。

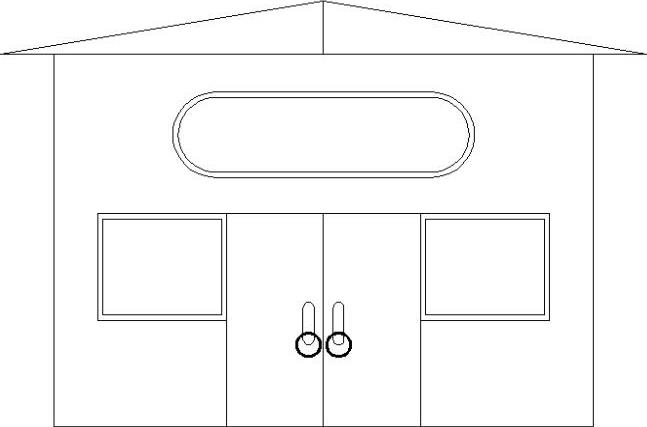

图2-92 绘制门环


图2-93 绘制窗户

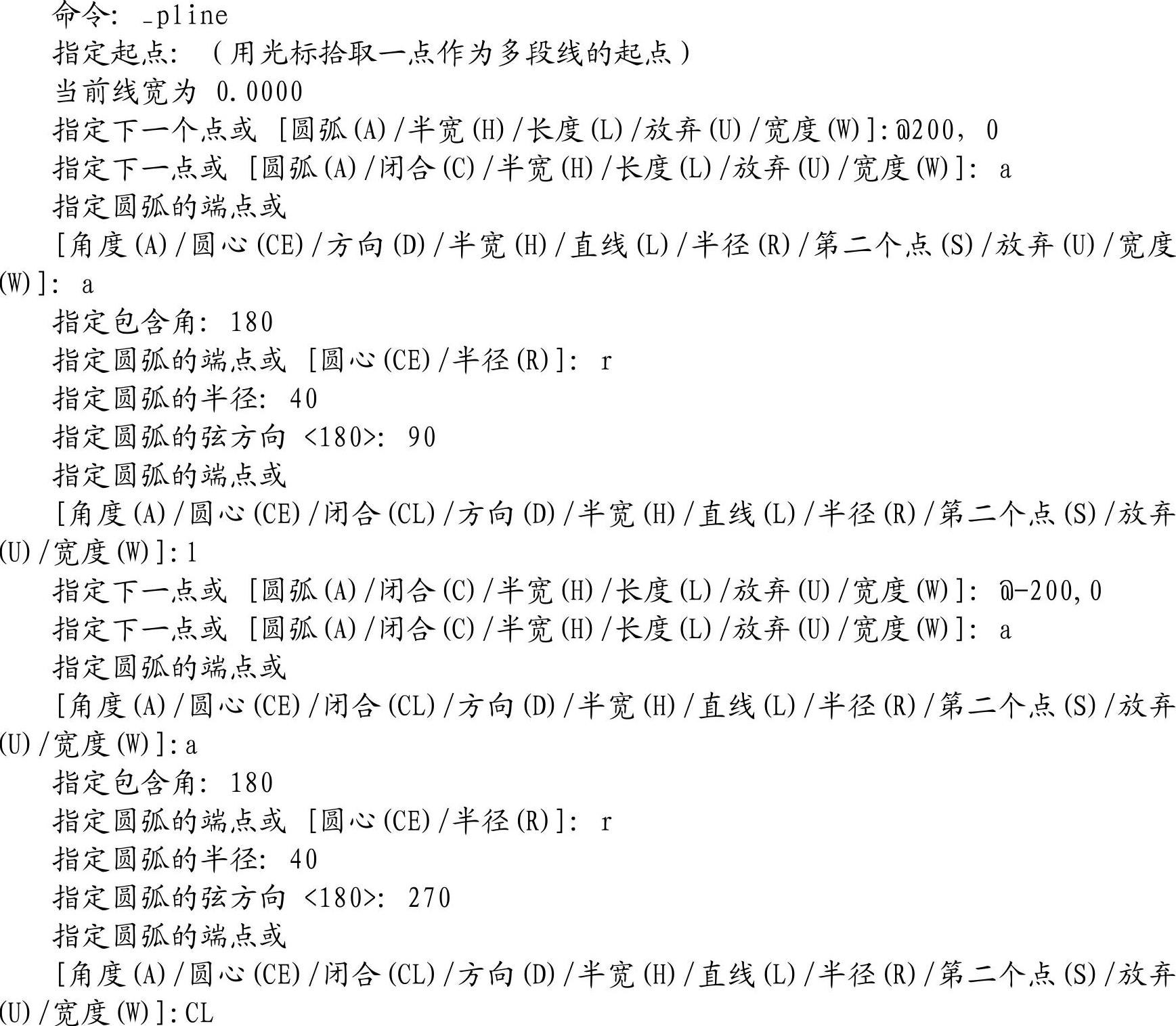

5.选择菜单栏中的“绘图”→“多段线”命令,绘制牌匾。(1)命令行提示与操作如下:


(2)单击“修改”工具栏中的“移动”按钮978-7-111-45924-8-Chapter02-212.jpg,将绘制好的牌匾移动到适当位置。

(3)单击“修改”工具栏中的“偏移”按钮978-7-111-45924-8-Chapter02-213.jpg,将多段线向内偏5移,结果如图2-94所示。

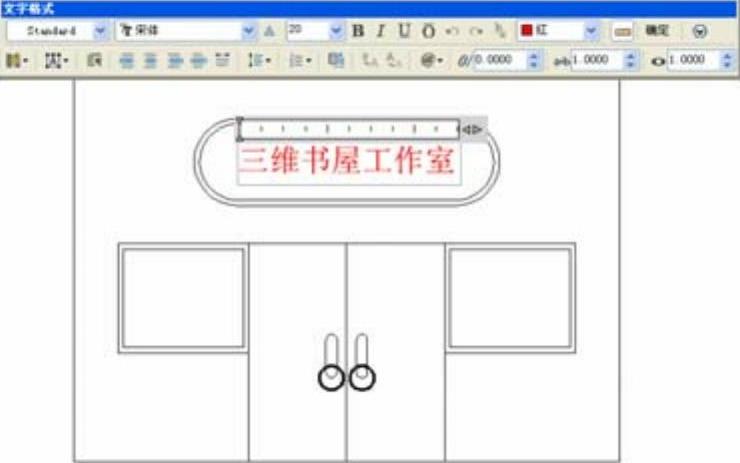

6.输入牌匾中的文字。选择菜单栏中的“绘图”→“多行文字”命令,系统打开“多行文字编辑器”对话框。在该对话框中,输入书店的名称,并设置字体的属性,设置字体属性之后的结果如图2-95所示。

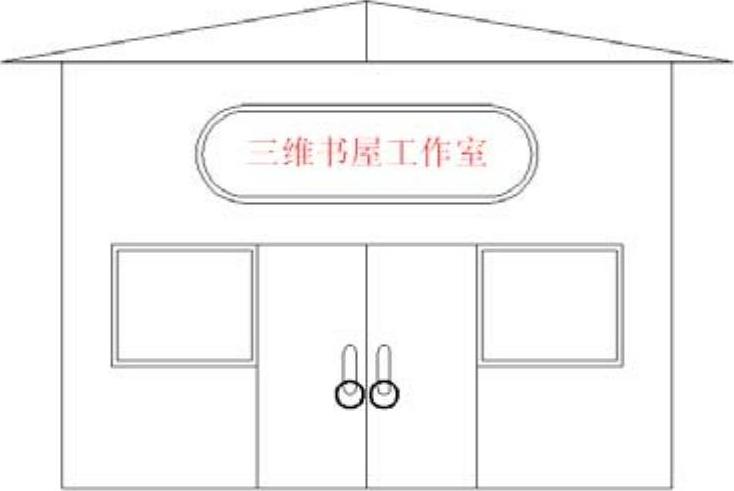

单击“确定”按钮,即可完成牌匾的绘制,如图2-96所示。(www.chuimin.cn)

7.填充图形。图案的填充主要包括5部分:墙面、玻璃窗、门把手、牌匾和屋顶等的填充。选择菜单栏中的“绘图”→“图案填充”命令,选择适当的图案,即可分别填充这5部分图形。

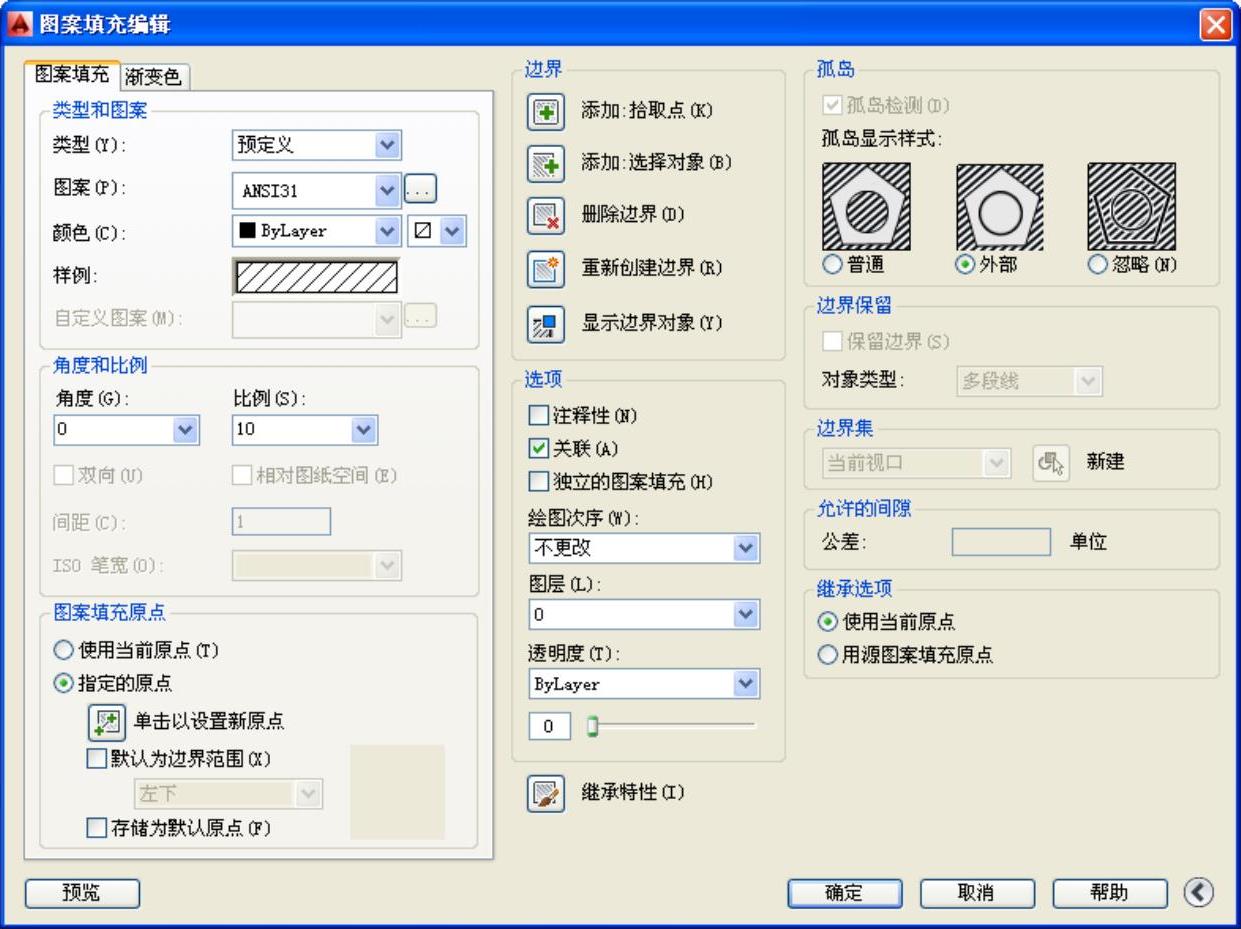

(1)外墙图案填充。选择菜单栏中的“绘图”→“图案填充”命令,系统打开“图案填充和渐变色”对话框,单击对话框右下角的978-7-111-45924-8-Chapter02-214.jpg按钮,展开对话框,在“孤岛”选项组中选择“外部”孤岛显示样式,如图2-97所示。


图2-94 牌匾轮廓


图2-95 牌匾文字


图2-96 牌匾


图2-97 “图案填充和渐变色”对话框

(2)在“类型”下拉列表框中选择“预定义”选项,单击“图案”下拉列表框右侧的978-7-111-45924-8-Chapter02-219.jpg按钮,打开“填充图案选项板”,选择“其他预定义”选项卡中的BRICK图案,如图2-98所示。

(3)单击“确定”按钮后,返回到“图案填充和渐变色”对话框,将“比例”设置为2。单击978-7-111-45924-8-Chapter02-220.jpg按钮,切换到绘图平面,在墙面区域中选取一点,按Enter键后,返回到“图案填充和渐变色”对话框,单击“确定”按钮,完成墙面填充,如图2-99所示。

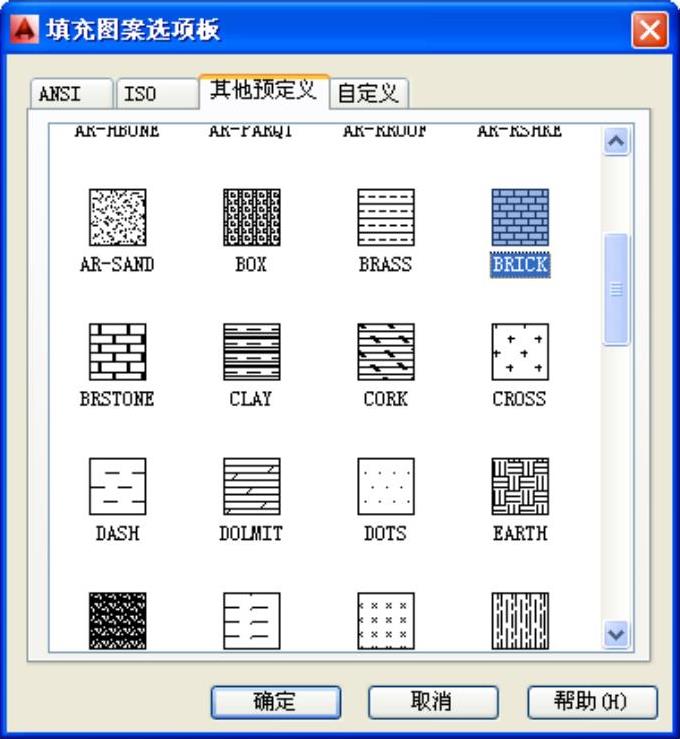

图2-98 选择适当的图案

(4)门把手图案填充。选择菜单栏中的“绘图”→“图案填充”命令,选择“其他预定义”选项卡中的STEEL图案,将其“比例”设置为4,选择门把手区域进行填充,结果如图2-100所示。

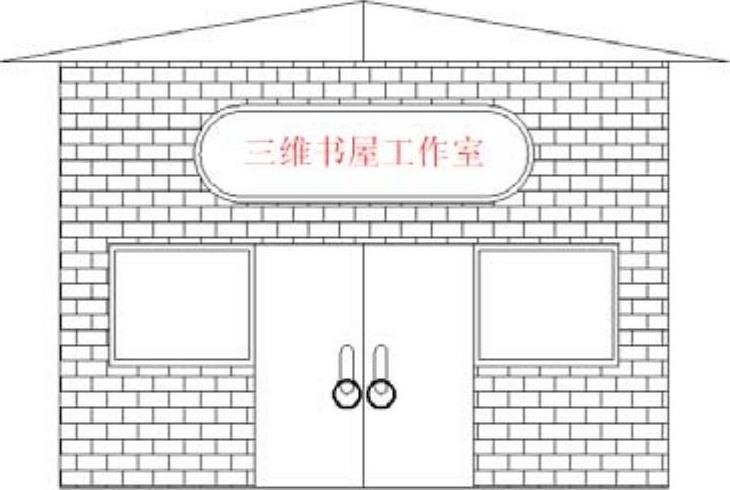

图2-99 完成墙面填充


图2-100 完成门把手填充

(5)窗户图案填充。选择菜单栏中的“绘图”→“图案填充”命令,选择ANSI选项卡中的ANSI33图案,将其“比例”设置为4,选择窗户区域进行填充,结果如图2-101所示。

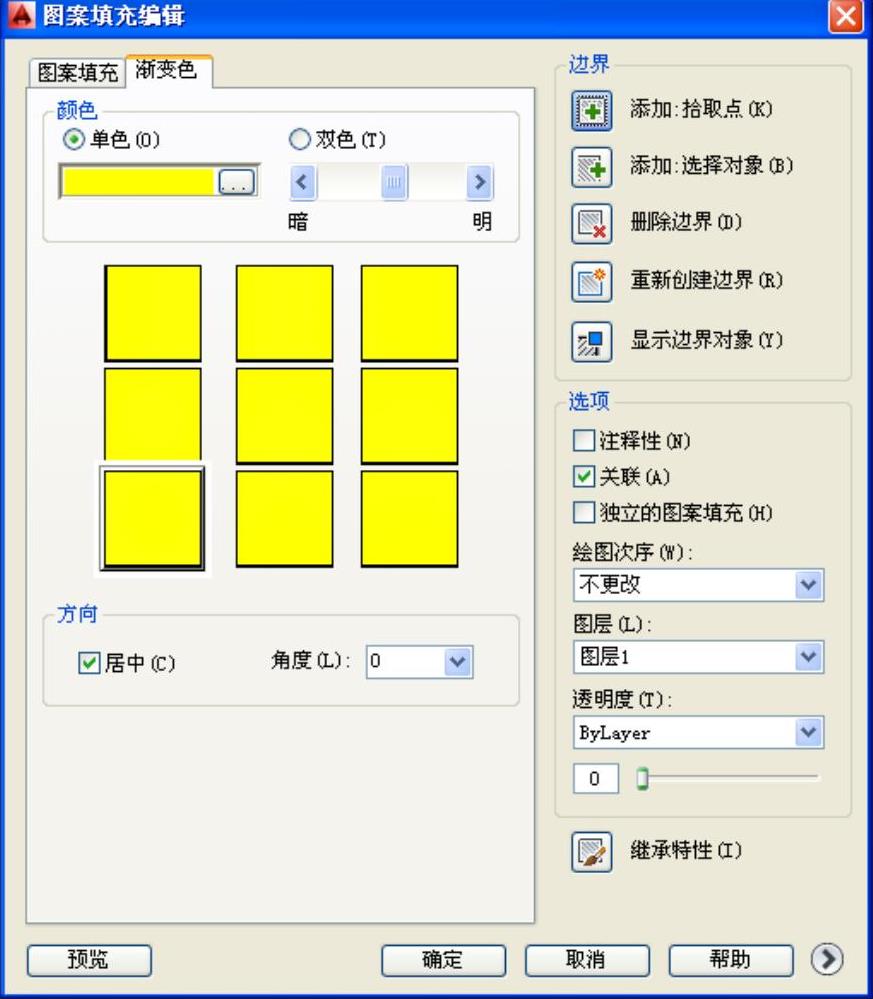

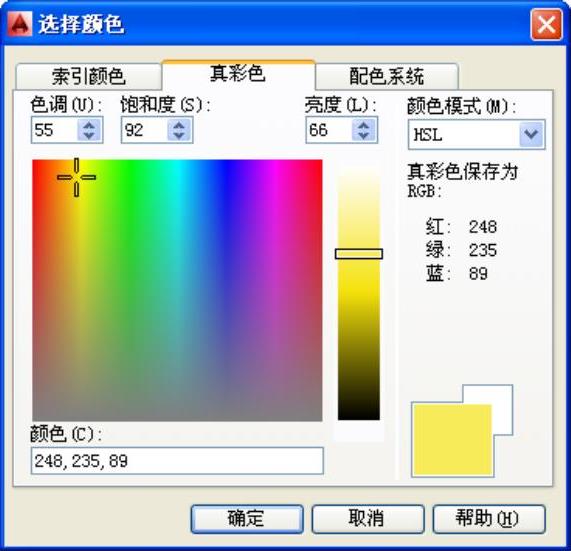

(6)牌匾图案填充。选择菜单栏中的“绘图”→“图案填充”命令,单击“渐变色”按钮系统打开“图案填充和渐变色”对话框的“渐变色”选项卡,如图2-102所示。接受默认的“单色”单选钮,单击颜色显示框后面的978-7-111-45924-8-Chapter02-224.jpg按钮,打开“选择颜色”对话框,选择金黄色,如图2-103所示。


图2-101 完成窗户填充

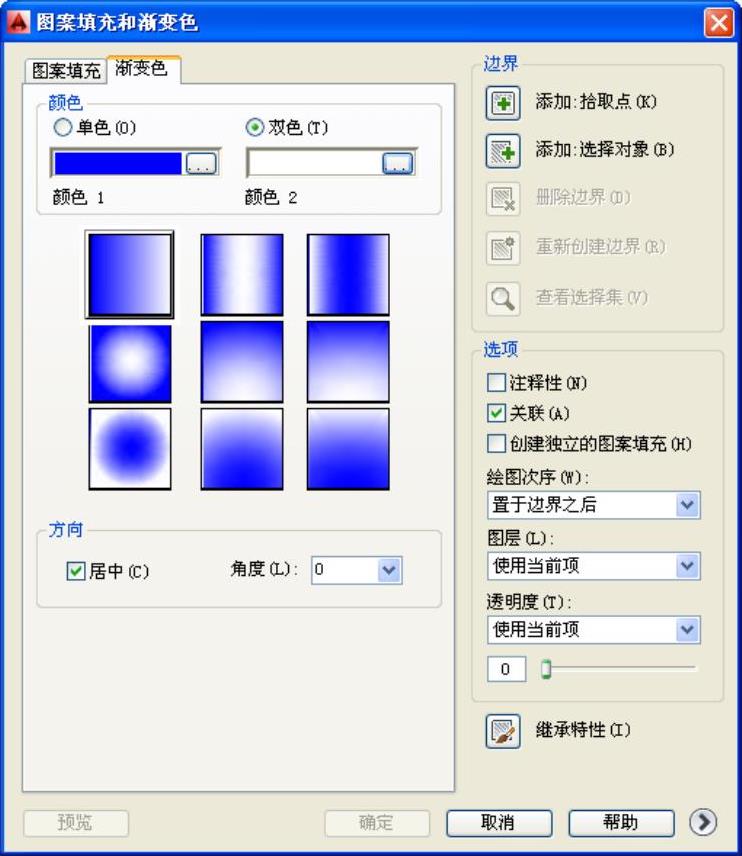

图2-102 “图案填充和渐变色”对话框的“渐变色”选项卡


图2-103 “选择颜色”对话框

(7)单击“确定”按钮后,返回到“图案填充和渐变色”对话框的“渐变色”选项卡,在颜色“渐变方式”样板中选择左下角的过渡模式。单击978-7-111-45924-8-Chapter02-228.jpg按钮,切换到绘图平面,在牌匾区域中选取一点,按Enter键后,返回到“图案填充和渐变色”对话框,单击“确定”按钮,完成牌匾填充,如图2-104所示。

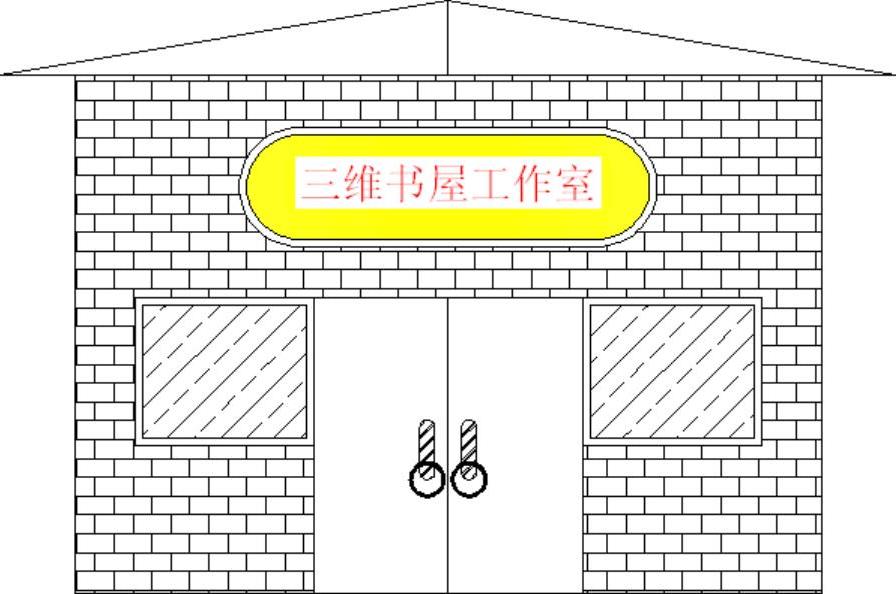

图2-104 完成牌匾填充

(8)完成牌匾填充后,发现不需要填充金黄色渐变,这时选中填充图案右击,在打开的快捷菜单中选择“图案填充编辑”,系统打开“图案填充编辑”对话框,将颜色渐变滑块移动到中间位置,如图2-105所示,单击“确定”按钮,完成牌匾填充图案的编辑,如图2-106所示。


图2-105 “图案填充编辑”对话框


图2-106 编辑填充图案

(9)屋顶图案填充。选择菜单栏中的“绘图”→“图案填充”命令,打开“图案填充和渐变色”对话框的“渐变色”选项卡,选择“双色”单选钮,分别设置“颜色1”和“颜色2”为红色和绿色,选择一种颜色过渡方式,如图2-107所示。单击“确定”按钮后,选择屋顶区域进行填充,结果如图2-86所示。

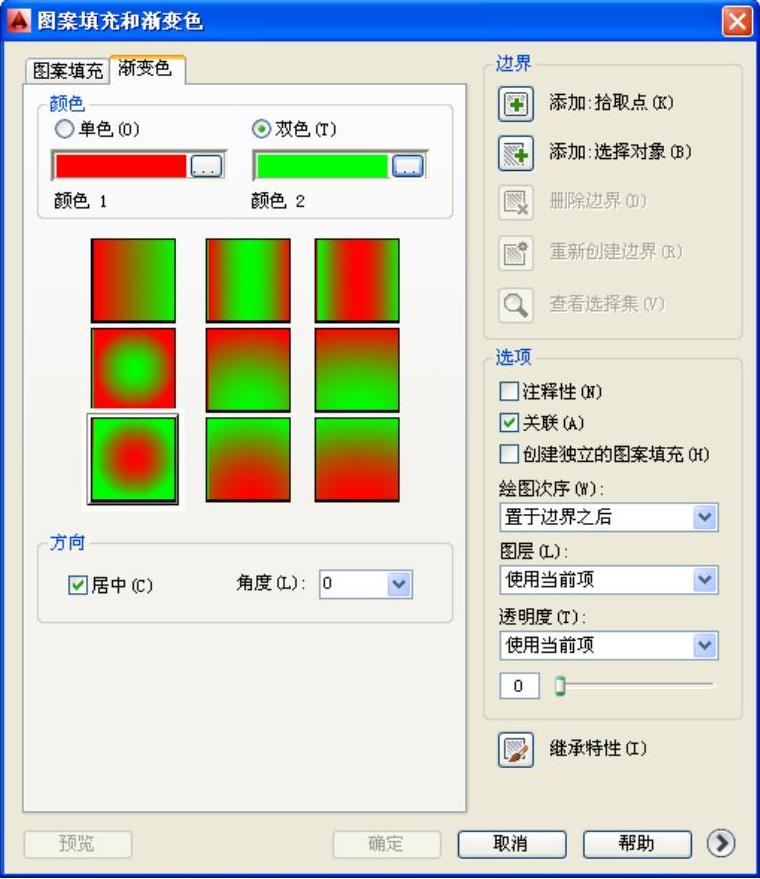

图2-107 设置屋顶填充颜色
