【执行方式】

命令行：BHATCH

菜单栏：选择菜单栏中的“绘图”→“图案填充”命令

工具栏：单击“绘图”工具栏中的“图案填充”按钮或“渐变色”

【操作步骤】

执行上述命令后，系统打开如图2-76所示的“图案填充和渐变色”对话框，各选项组和按钮含义如下：

1.“图案填充”选项卡中的各选项用来确定图案及其参数。打开此选项卡后，可以看到图2-76左边的选项。下面介绍各选项的含义。

（1）类型：此下拉列表框用于确定填充图案的类型及图案。单击右侧的下三角按钮，弹出其下拉列表（如图2-77所示）。其中，“用户定义”选项表示用户要临时定义填充图案，与命令行方式中的“U”选项作用一样；“自定义”选项表示选用ACAD.PAT图案文件或其他图案文件（.pat文件）中的图案填充；“预定义”选项表示用AutoCAD标准图案文件（ACAD.PAT文件）中的图案填充。

图2-76 “图案填充和渐变色”对话框

（2）图案：此下拉列表框用于确定标准图案文件中的填充图案。在弹出的下拉列表中，用户可从中选取填充图案。选取所需要的填充图案后，在“样例”框内会显示出该图案。只有用户在“类型”下拉列表框中选择了“预定义”，此项才以正常亮度显示，即允许用户从自己定义的图案文件中选取填充图案。

如果选择的图案类型是“预定义”，单击“图案”下拉列表框右边的按钮，会弹出如图2-77所示的对话框，该对话框中显示了所选类型所具有的图案，可从中确定所需要的图案。

（3）样例：此框用来给出一个样本图案。可以通过单击该图像的方式迅速查看或选取已有的填充图案（见图2-78）。

（4）自定义图案：此下拉列表框用于从用户定义的填充图案中进行选取。只有在“类型”下拉列表框中选用“自定义”选项后，该项才以正常亮度显示，即允许用户从自己定义的图案文件中选取填充图案。

（5）角度：此下拉列表框用于确定填充图案时的旋转角度。每种图案在定义时的旋转角度为零，用户可在“角度”下拉列表框中输入所希望的旋转角度。

（6）比例：此下拉列表框用于确定填充图案的比例值。每种图案在定义时的初始比例为1，可以根据需要放大或缩小，方法是在“比例”下拉列表框内输入相应的比例值。

（7）双向：用于确定用户临时定义的填充线是一组平行线，还是相互垂直的两组平行线。只有当在“类型”下拉列表框中选用“用户定义”选项，该项才可以使用。

图2-77 填充图案类型

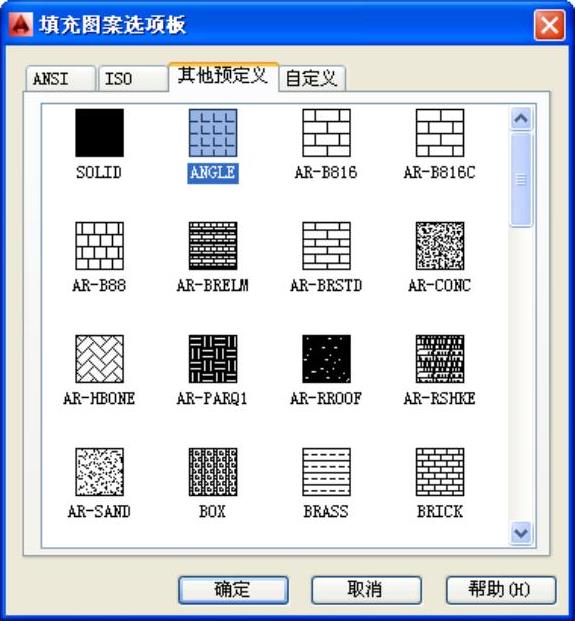

图2-78 图案列表

（8）相对图纸空间：确定是否相对于图纸空间单位确定填充图案的比例值。选择此选项，可以按适合于版面布局的比例显示填充图案。该选项仅仅适用于图形版面编排。

（9）间距：指定线之间的间距，在“间距”文本框内输入值即可。只有当在“类型”下拉列表框中选用“用户定义”选项，该项才可以使用。

（10）ISO笔宽：此下拉列表框告诉用户根据所选择的笔宽确定与ISO有关的图案比例。只有选择了已定义的ISO填充图案后，才可确定它的内容。

（11）图案填充原点：控制填充图案生成的起始位置。某些图案填充（例如砖块图案）需要与图案填充边界上的一点对齐。默认情况下，所有图案填充原点都对应于当前的UCS原点。也可以选择“指定的原点”及下面一级的选项重新指定原点。

2.“渐变色”选项卡是指从一种颜色到另一种颜色的平滑过渡。渐变色能产生光的效果，可为图形添加视觉效果。单击该标签，弹出如图2-79所示的选项卡，其中各选项含义如下：

（1）“单色”单选按钮：单击此单选按钮，系统应用单色对所选择的对象进行渐变填充。其下面的显示框显示了用户所选择的真彩色，单击右边的小按钮，系统弹出“选择颜色”对话框，如图2-80所示。

（2）“双色”单选按钮：单击此单选按钮，系统应用双色对所选择的对象进行渐变填充。填充颜色将从颜色1渐变到颜色2。颜色1和颜色2的选取与单色选取类似。

（3）“渐变方式”样板：在“渐变色”选项卡的中间有9种渐变方式，包括线形、球形和抛物线形等方式。

（4）“居中”复选框：该复选框决定渐变填充是否居中。

（5）“角度”下拉列表框：在该下拉列表框中选择角度，此角度为渐变色倾斜的角度。不同的渐变色填充如图2-81所示。

3.边界。(www.chuimin.cn)

（1）添加：拾取点：以点取点的形式自动确定填充区域的边界。在填充的区域内任意点取一点，AutoCAD会自动确定出包围该点的封闭填充边界，并且这些边界以高亮度显示，如图2-82所示。

图2-79 “渐变色”选项卡

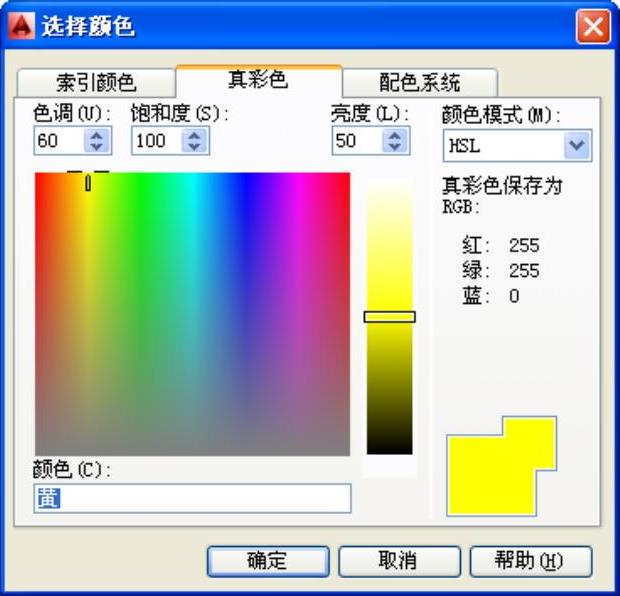

图2-80 “选择颜色”对话框

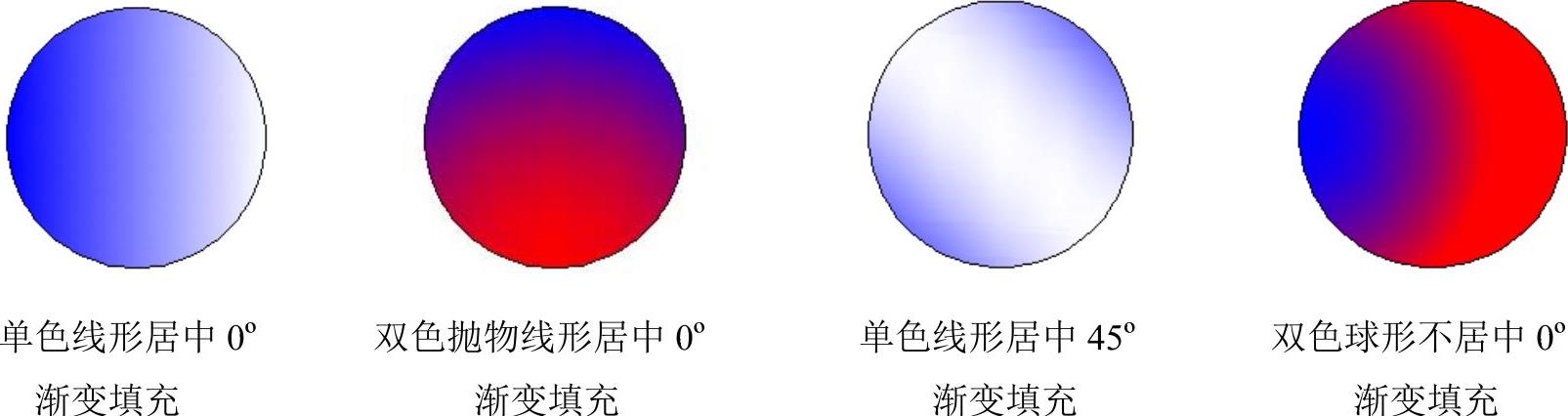

图2-81 不同的渐变色填充

（2）添加：选择对象：以选取对象的方式确定填充区域的边界。可以根据需要选取构成填充区域的边界。同样，被选择的边界也会以高亮度显示，如图2-83所示。

（3）删除边界：从边界定义中删除以前添加的任何对象，如图2-84所示。

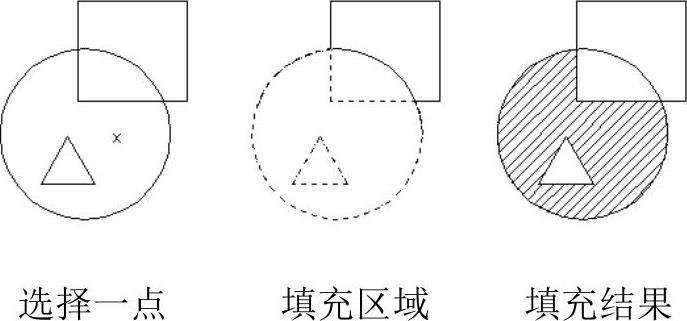

图2-82 边界确定

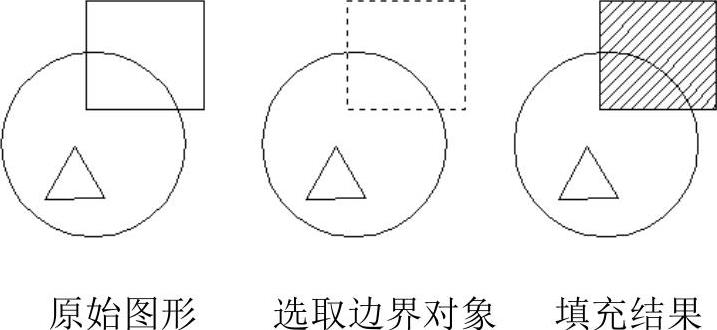

图2-83 选取边界对象

（4）重新创建边界：围绕选定的图案填充或填充对象创建多段线或面域。

（5）查看选择集：观看填充区域的边界。单击该按钮，AutoCAD将临时切换到作图屏幕，将所选择的作为填充边界的对象以高亮方式显示。只有通过“添加：拾取点”按钮或“添加：选择对象”按钮选取了填充边界，“查看选择集”按钮才可以使用。

图2-84 删除边界后的新边界

4.选项。

（1）关联：此复选框用于确定填充图案与边界的关系。若选中此复选框，则填充的图案与填充边界保持着关联关系，即图案填充后，当用钳夹功能对边界进行拉伸等编辑操作时，AutoCAD会根据边界的新位置重新生成填充图案。

（2）创建独立的图案填充：当指定了几个独立的闭合边界时，控制是创建单个图案填充对象，还是创建多个图案填充对象，如图2-85所示。

图2-85 独立与不独立

（3）绘图次序：指定图案填充的绘图顺序。图案填充可以放在所有其他对象之后、所有其他对象之前、图案填充边界之后或图案填充边界之前。

5.继承特性。此按钮的作用是继承特性，即选用图中已有的填充图案作为当前的填充图案。

6.孤岛。

（1）孤岛检测：确定是否检测孤岛。

（2）孤岛显示样式：该选项组用于确定图案的填充方式。可以从中选取所需要的填充方式。默认的填充方式为“普通”。也可以在右键快捷菜单中选择填充方式。

7.边界保留。指定是否将边界保留为对象，并确定应用于这些边界对象的类型是多段线还是面域。

8.边界集。此选项组用于定义边界集。当单击“添加：拾取点”按钮以根据一指定点的方式确定填充区域时，有两种定义边界集的方式：一种是将包围所指定点的最近的有效对象作为填充边界，即“当前视口”选项，该项是系统的默认方式；另一种方式是用户选定一组对象来构造边界，即“现有集合”选项，选定对象通过选项组中的“新建”按钮实现，按下该按钮后，AutoCAD临时切换到作图屏幕，并提示用户选取作为构造边界集的对象，此时若选取“现有集合”选项，AutoCAD会根据指定的边界集中的对象来构造一封闭边界。

9.允许的间隙。设置将对象用作图案填充边界时可以忽略的最大间隙。默认值为0，此值指定对象必须封闭区域而没有间隙。

10.继承选项。使用“继承特性”创建图案填充时，控制图案填充原点的位置。
