AutoCAD2014入门实例：墙体操作

2023-11-02 理论教育版权反馈

【摘要】：图2-69 墙体参见光盘光盘动画演示\第2章\墙体.avi绘制步骤：1.单击“绘图”工具栏中的“构造线”按钮，绘制一条水平构造线和一条竖直构造线，组成“十”字辅助线，如图2-70所示。图2-70 “十”字辅助线图2-71 水平构造线图2-72 辅助线网格2.定义多线样式。图2-73 设置多线样式4.选择菜单栏中的“绘图”→“多线”命令，绘制多线墙体，命令行提示与操作如下：采用相同的方法根据辅助线网格绘制多线，绘制结果如图2-74所示。

绘制如图2-69所示的墙体。

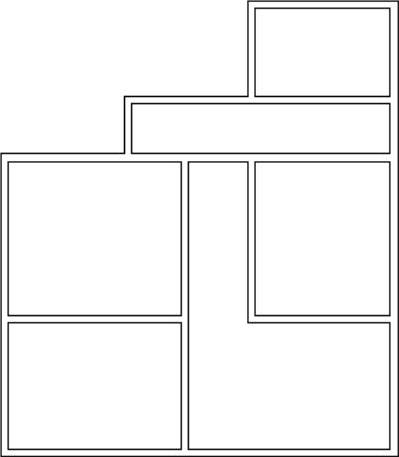

图2-69 墙体

参见光盘

光盘动画演示\第2章\墙体.avi绘制步骤：

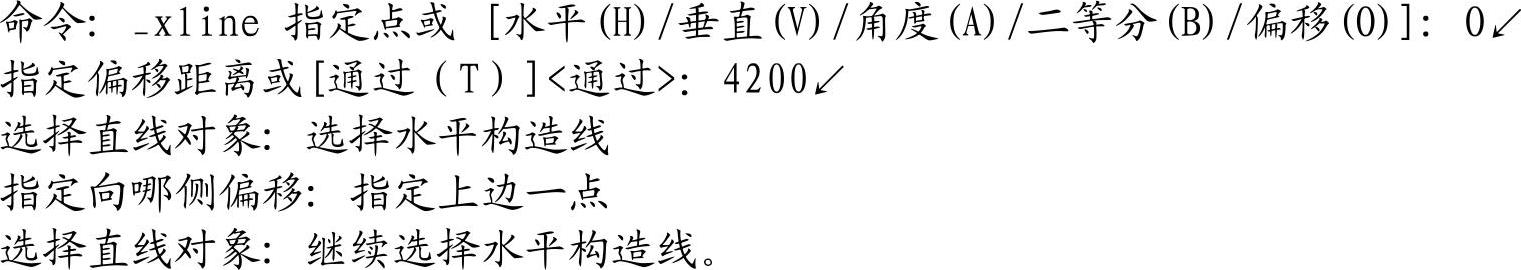

1.单击“绘图”工具栏中的“构造线”按钮，绘制一条水平构造线和一条竖直构造线，组成“十”字辅助线，如图2-70所示。继续绘制辅助线，命令行提示与操作如下：

采用相同的方法将偏移得到的水平构造线依次向上偏移5100、1800和3000，绘制的水平构造线如图2-71所示。采用同样的方法绘制竖直构造线，依次向右偏移3900、1800、2100和4500，绘制完成的居室辅助线网格如图2-72所示。

图2-70 “十”字辅助线

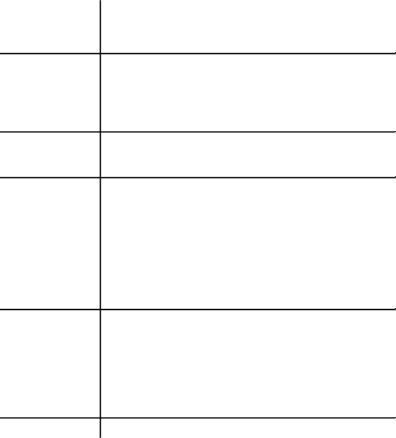

图2-71 水平构造线

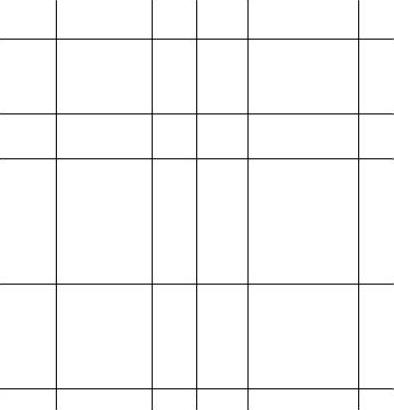

图2-72 辅助线网格

2.定义多线样式。在命令行输入“MLSTYLE”，或选择菜单栏中的“格式”→“多线样式”命令，系统打开“多线样式”对话框。单击“新建”按钮，系统打开“创建新的多线样式”对话框，在该对话框的“新样式名”文本框中输入“墙体线”，单击“继续”按钮。(www.chuimin.cn)

3.系统打开“新建多线样式”对话框，进行如图2-73所示的多线样式设置。

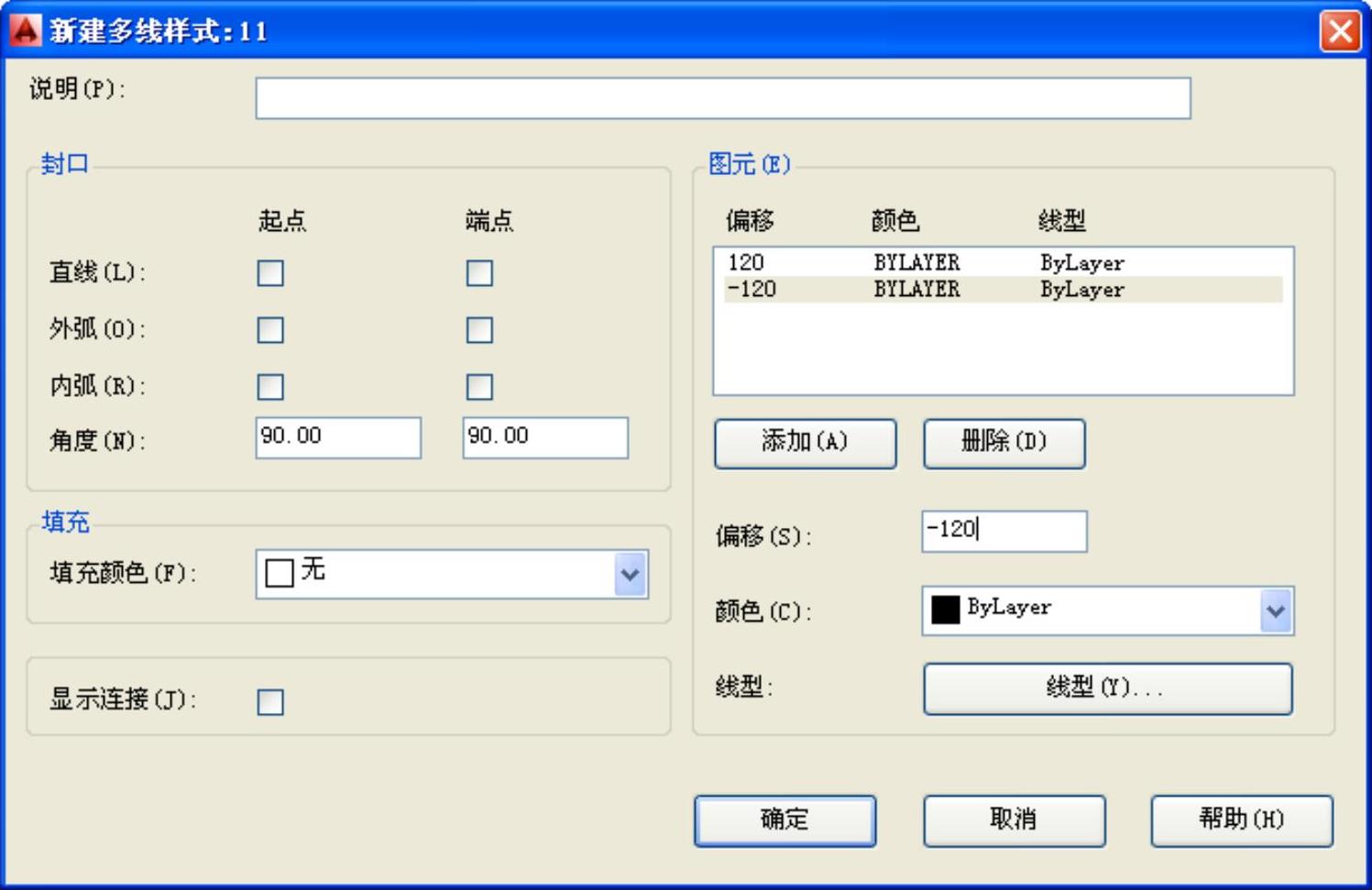

图2-73 设置多线样式

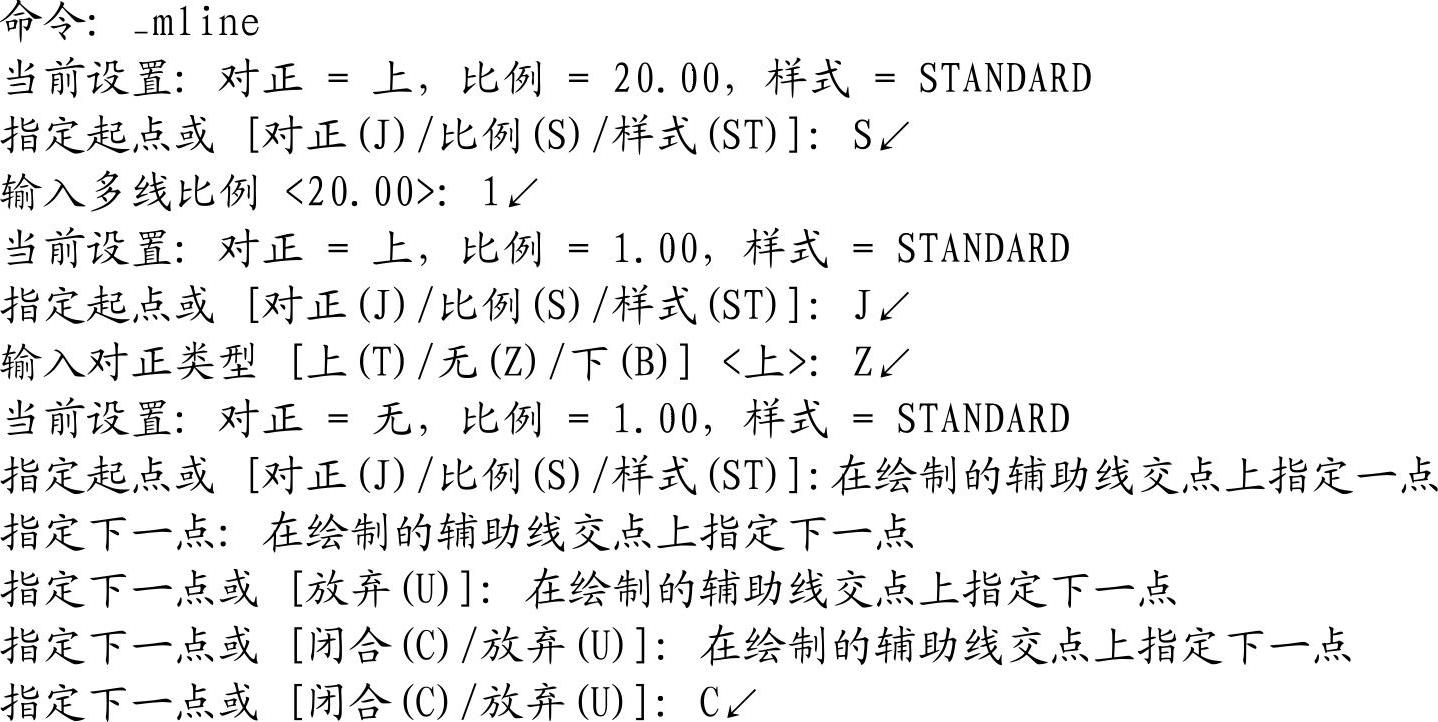

4.选择菜单栏中的“绘图”→“多线”命令，绘制多线墙体，命令行提示与操作如下：

采用相同的方法根据辅助线网格绘制多线，绘制结果如图2-74所示。

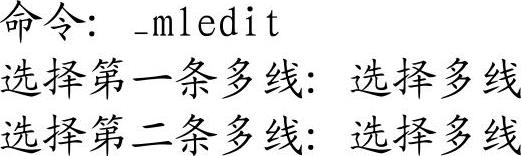

5.编辑多线。选择菜单栏中的“修改”→“对象”→“多线”命令，系统打开“多线编辑工具”对话框，如图2-75所示。选择“T形合并”选项，命令行提示与操作如下：

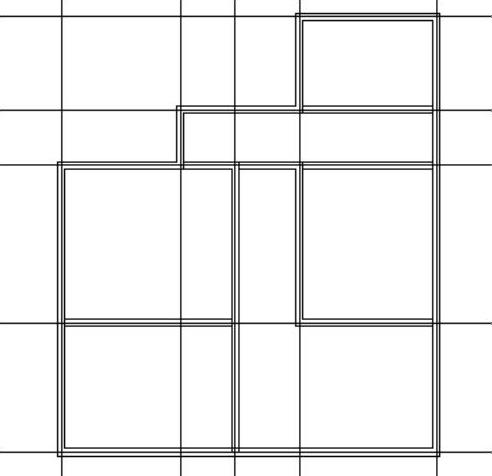

图2-74 绘制多线结果

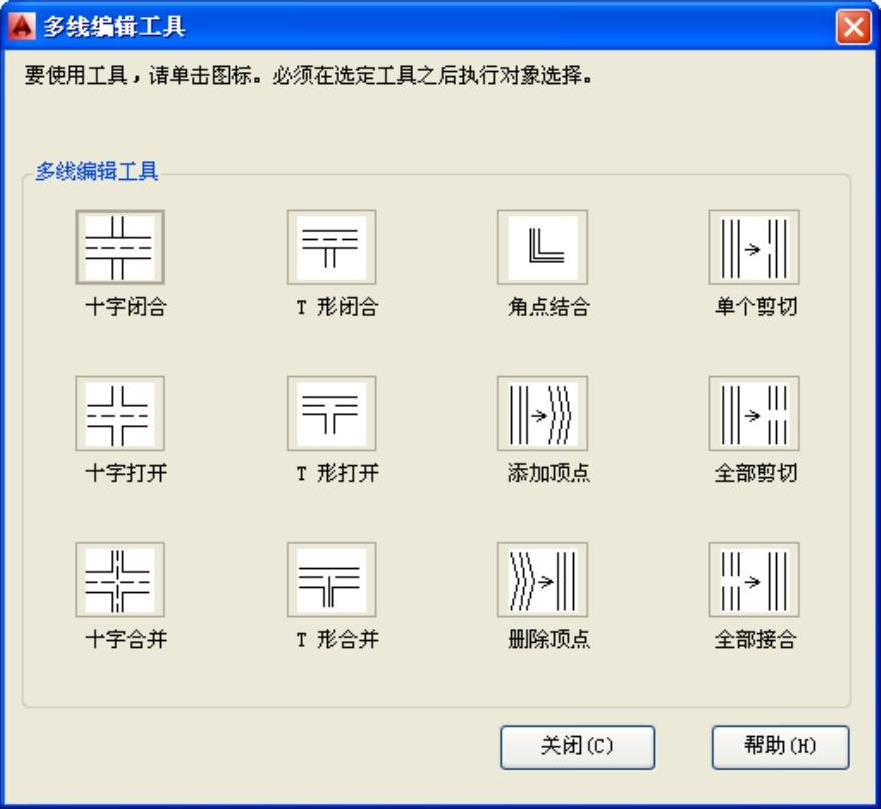

图2-75 “多线编辑工具”对话框

6.采用同样的方法继续进行多线编辑，编辑的最终结果如图2-69所示。
