AutoCAD2014中文版：定义多线样式
【摘要】：在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。下面通过定义一个新的多线样式来介绍该对话框的使用方法。欲定义的多线样式由3条平行线组成，中心轴线和两条平行的实线相对于中心轴线上、下各偏移0.5。图2-63 “多线样式”对话框图2-64 “创建新的多线样式”对话框在“图元”选项组中可以设置组成多线元素的特性。单击“确定”按钮，完成多线样式设置。如图2-66所示为按设置后的多线样式绘制的多线。
【执行方式】
命令行：MLSTYLE。
执行上述命令后，系统打开如图2-63所示的“多线样式”对话框。在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。下面通过定义一个新的多线样式来介绍该对话框的使用方法。欲定义的多线样式由3条平行线组成，中心轴线和两条平行的实线相对于中心轴线上、下各偏移0.5。
【操作步骤】
（1）在“多线样式”对话框中单击“新建”按钮，系统打开“创建新的多线样式”对话框，如图2-64所示。
（2）在“创建新的多线样式”对话框的“新样式名”文本框中输入“THREE”，单击“继续”按钮。
（3）系统打开“新建多线样式”对话框，如图2-65所示。
（4）在“封口”选项组中可以设置多线起点和端点的特性，包括直线、外弧、内弧以及角度。
（5）在“填充颜色”下拉列表框中可以选择多线填充的颜色。

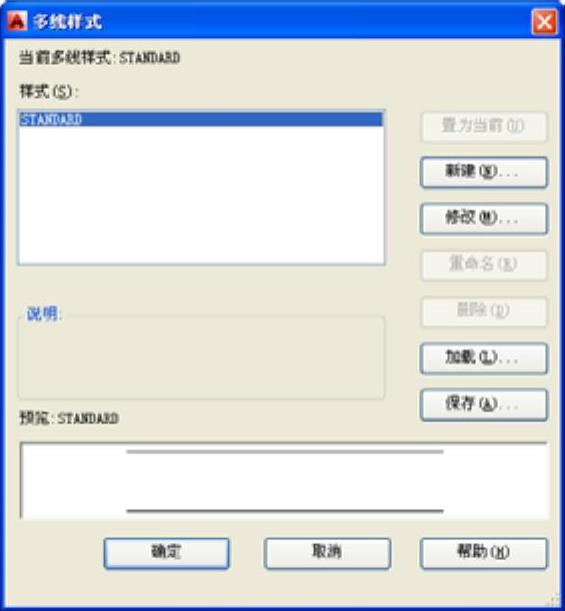

图2-63 “多线样式”对话框(www.chuimin.cn)

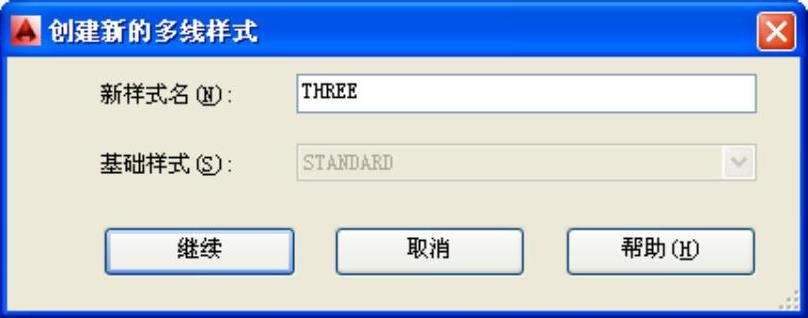

图2-64 “创建新的多线样式”对话框
（6）在“图元”选项组中可以设置组成多线元素的特性。单击“添加”按钮，可以为多线添加元素；反之，单击“删除”按钮，为多线删除元素。在“偏移”文本框中可以设置选中元素的位置偏移值。在“颜色”下拉列表框中可以为选中的元素选择颜色。单击“线型”按钮，系统打开“选择线型”对话框，可以为选中的元素设置线型。
（7）设置完毕后，单击“确定”按钮，返回到如图2-63所示的“多线样式”对话框，在“样式”列表中会显示刚设置的多线样式名，选择该样式，单击“置为当前”按钮，则将刚设置的多线样式设置为当前样式，下面的预览框中会显示所选的多线样式。
（8）单击“确定”按钮，完成多线样式设置。
如图2-66所示为按设置后的多线样式绘制的多线。
图2-65 “新建多线样式”对话框

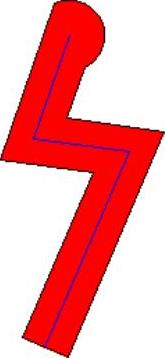

图2-66 绘制的多线
-
