AutoCAD2014入门操作实例：棘轮制作
【摘要】：图2-42 棘轮参见光盘光盘动画演示\第2章\棘轮.avi绘制步骤：1.单击“绘图”工具栏中的“圆”按钮，绘制3个半径分别为90、60、40的同心圆，如图2-43所示。该命令可以一次执行多重放弃和重做操作。
绘制如图2-42所示的棘轮。

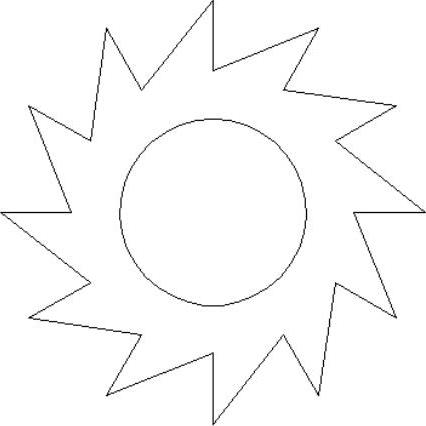

图2-42 棘轮
参见光盘
光盘动画演示\第2章\棘轮.avi
绘制步骤：
1.单击“绘图”工具栏中的“圆”按钮
，绘制3个半径分别为90、60、40的同心圆，如图2-43所示。
2.设置点样式。选择菜单栏中的“格式”→“点样式”命令，在打开的“点样式”对话框中选择“
”样式。

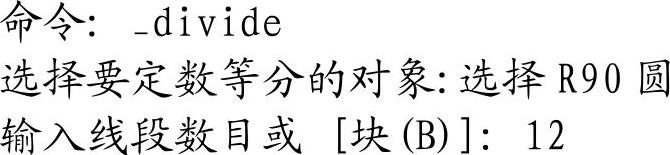

3.等分圆，命令行提示与操作如下：
采用同样的方法，等分R60圆，等分结果如图2-44所示。
4.单击“绘图”工具栏中的“直线”按钮
，连接3个等分点，绘制棘轮轮齿如图2-45所示。
图2-43 绘制同心圆(www.chuimin.cn)
图2-44 等分圆
图2-45 绘制棘轮轮齿
5.采用相同的方法连接其他点，选择绘制的点和多余的圆及圆弧，按Delete键删除，最终绘制结果如图2-42所示。
★知识链接——命令的重复、撤消、重做
1.命令的重复：在命令窗口中键入Enter键可重复调用上一个命令，不管上一个命令是完成了还是被取消了。
2.命令的撤消：在命令执行的任何时刻都可以取消和终止命令的执行。方法为：在命令行中输入UNDO；选择菜单栏中的“编辑”→“放弃”命令；单击“标准”工具栏中的“放弃”按钮
。
3.命令的重做：已被撤消的命令还可以恢复重做。要恢复撤消的最后的一个命令。方法为：在命令行中输入REDO；选择菜单栏中的“编辑”→“重做”命令；单击“标准”工具栏中的“重做”按钮
。

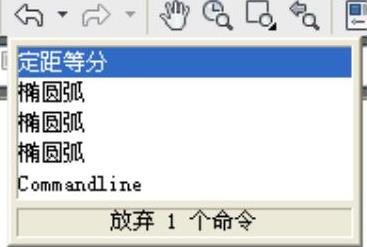

该命令可以一次执行多重放弃和重做操作。单击UNDO或REDO列表箭头，可以选择要放弃或重做的操作，如图2-46所示。
图2-46 多重放弃或重做
