AutoCAD2014中文版：方头平键操作实例

2023-11-02 理论教育版权反馈

【摘要】：一条棱线端点的坐标值为和，另一条棱线端点的坐标值为和，绘制结果如图2-30所示。图2-29 绘制主视图外形图2-30 绘制主视图棱线3.单击“绘图”工具栏中的“构造线”按钮，绘制构造线，命令行提示与操作如下：采用同样的方法绘制右边竖直构造线，绘制结果如图2-31所示。

绘制如图2-28所示的方头平键。

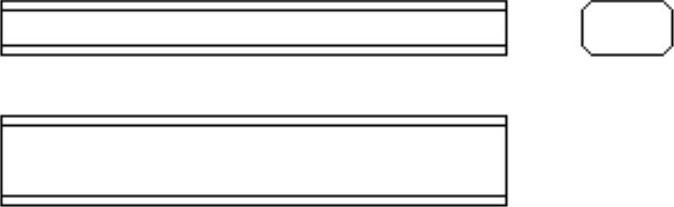

图2-28 方头平键

参见光盘

光盘动画演示\第2章\方头平键.avi

绘制步骤：

1.单击“绘图”工具栏中的“矩形”按钮，绘制主视图外形，命令行提示与操作如下：

绘制结果如图2-29所示。

2.单击“绘图”工具栏中的“直线”按钮，绘制主视图两条棱线。一条棱线端点的坐标值为（0，32）和（@100，0），另一条棱线端点的坐标值为（0，39）和（@100，0），绘制结果如图2-30所示。

图2-29 绘制主视图外形

图2-30 绘制主视图棱线

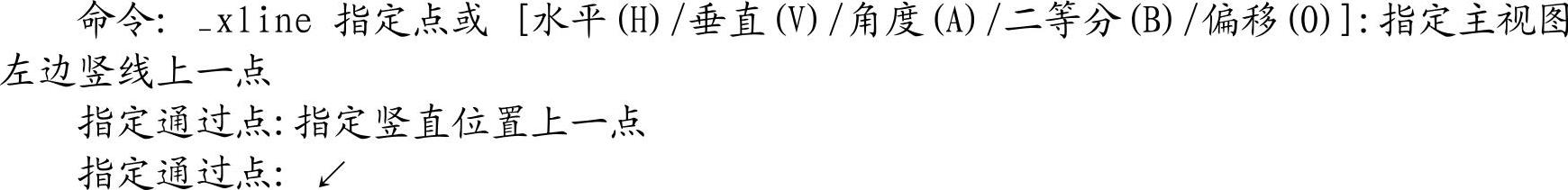

3.单击“绘图”工具栏中的“构造线”按钮，绘制构造线，命令行提示与操作如下：

采用同样的方法绘制右边竖直构造线，绘制结果如图2-31所示。(www.chuimin.cn)

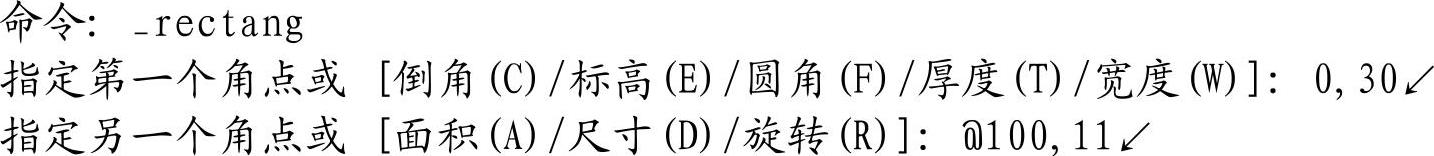

4.单击“绘图”工具栏中的“矩形”按钮，绘制俯视图，命令行提示与操作如下：

5.单击“绘图”工具栏中的“直线”按钮，接着绘制两条直线，端点分别为{（0，2），（@100，0）}和{（0，16），（@100，0）}，绘制结果如图2-32所示。

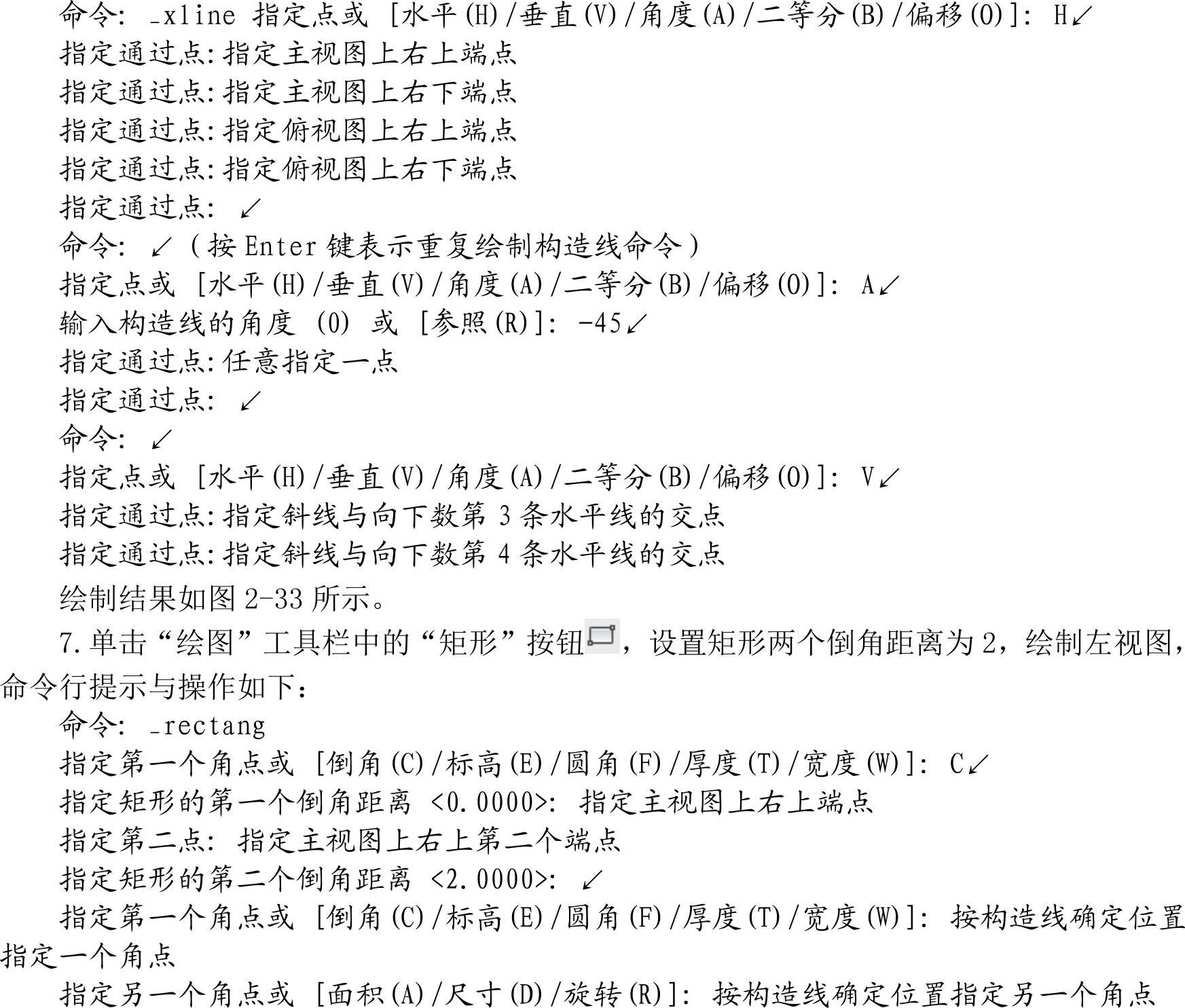

6.单击“绘图”工具栏中的“构造线”按钮，绘制左视图构造线，命令行提示与操作如下：

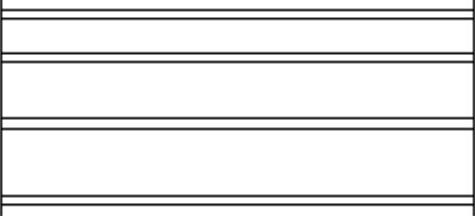

图2-31 绘制竖直构造线

图2-32 绘制俯视图

绘制结果如图2-34所示。

8.删除构造线，最终绘制结果如图2-28所示。

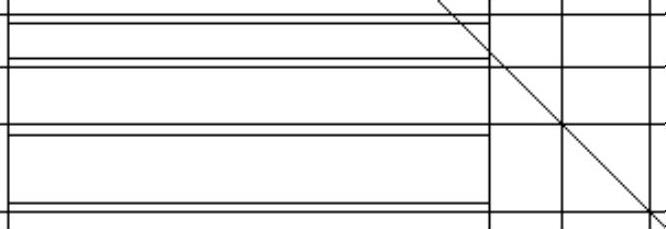

图2-33 绘制左视图构造线

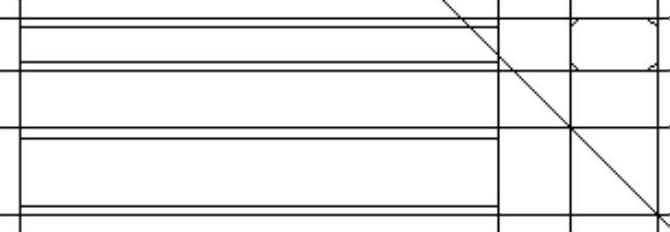

图2-34 绘制左视图
