AutoCAD2014椭圆与椭圆弧的全面指南

2023-11-02 理论教育版权反馈

【摘要】：命令行提示与操作如下：图2-19 椭圆和椭圆弧指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴，第一条轴的角度确定了整个椭圆的角度。2）参数：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧。

【执行方式】

命令行：ELLIPSE（快捷命令：EL）。

菜单栏：选择菜单栏中的“绘制”→“椭圆”→“圆弧”命令。

工具栏：单击“绘图”工具栏中的“椭圆”按钮或“椭圆弧”按钮。

【操作步骤】

命令行提示与操作如下：

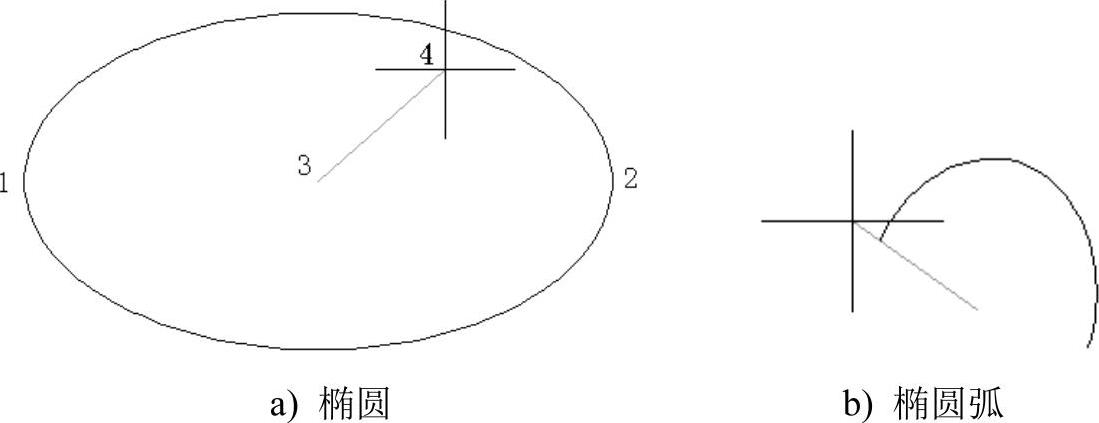

图2-19 椭圆和椭圆弧

【选项说明】

（1）指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴，第一条轴的角度确定了整个椭圆的角度。第一条轴既可定义椭圆的长轴，也可定义其短轴。(www.chuimin.cn)

（2）圆弧（A）：用于创建一段椭圆弧，与“单击‘绘图’工具栏中的‘椭圆弧’按钮”功能相同。其中第一条轴的角度确定了椭圆弧的角度。第一条轴既可定义椭圆弧长轴，也可定义其短轴。选择该项，系统命令行中继续提示如下：

其中各选项含义如下：

1）起始角度：指定椭圆弧端点的两种方式之一，光标与椭圆中心点连线的夹角为椭圆端点位置的角度，如图2-19b所示。

2）参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧。

p（u）=c+a×cosu（）+b×sinu（）式中，c是椭圆的中心点，a和b分别是椭圆的长轴和短轴，u为光标与椭圆中心点连线的夹角。

3）包含角度（I）：定义从起始角度开始的包含角度。

4）中心点（C）：通过指定的中心点创建椭圆。

5）旋转（R）：通过绕第一条轴旋转圆来创建椭圆。相当于将一个圆绕椭圆轴翻转一个角度后的投影视图。
