绘制如图2-17所示的五瓣梅。

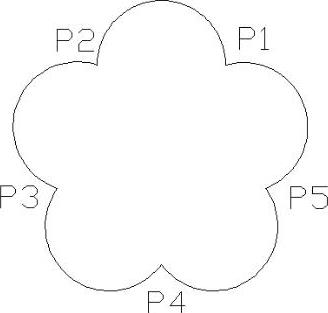

图2-17 五瓣梅

参见光盘

光盘动画演示\第2章\五瓣梅.avi

绘制步骤：

1.在命令行输入“NEW”，或选择菜单栏中“文件”→“新建”命令，或单击“标准”工具栏中的“新建”按钮，系统创建一个新图形。

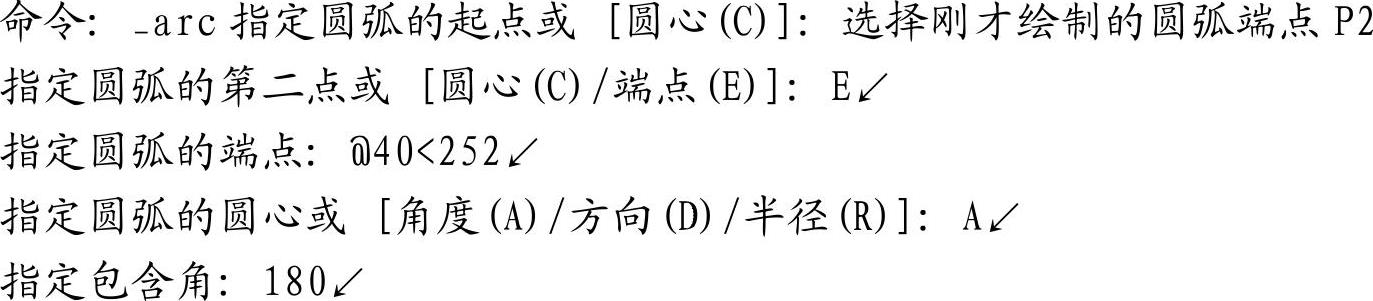

2.单击“绘图”工具栏中的“圆弧”按钮，绘制第一段圆弧，命令行提示与操作如下：

3.单击“绘图”工具栏中的“圆弧”按钮，绘制第二段圆弧，命令行提示与操作如下：

(www.chuimin.cn)

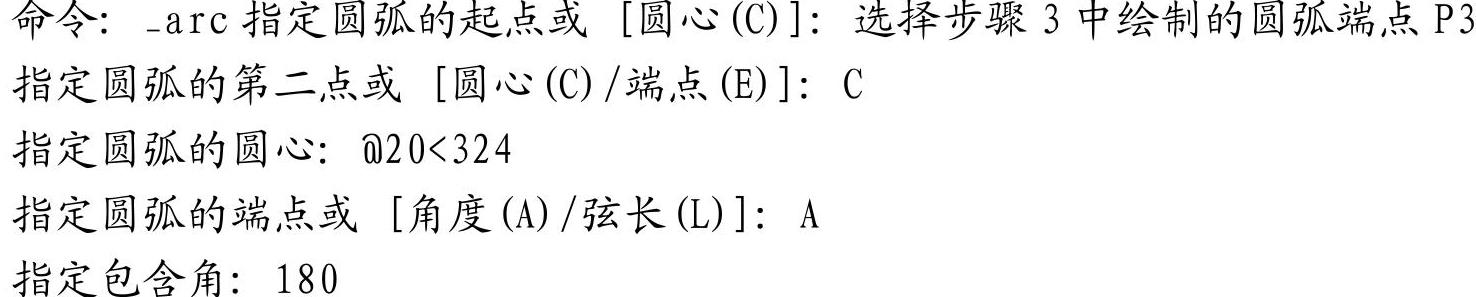

4.单击“绘图”工具栏中的“圆弧”按钮，绘制第三段圆弧，命令行提示与操作如下：

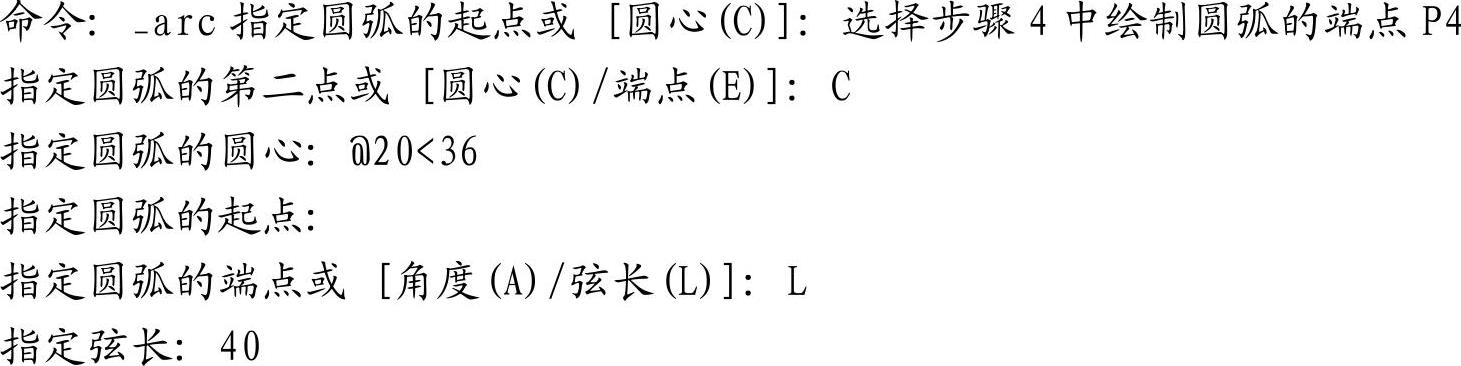

5.单击“绘图”工具栏中的“圆弧”按钮，绘制第四段圆弧，命令行提示与操作如下：

6.单击“绘图”工具栏中的“圆弧”按钮，绘制第五段圆弧，命令行提示与操作如下：

完成五瓣梅的绘制，最终绘制结果如图2-17所示。

7.在命令行输入“QSAVE”，或选择菜单栏中的“文件”→“保存”命令，或单击“标准”工具栏中的“保存”按钮，在打开的“图形另存为”对话框中输入文件名保存即可。

◆技术看板——准确把握圆弧的方向绘制圆弧时，注意圆弧的曲率是遵循逆时针方向的，所以在选择指定圆弧两个端点和半径

模式时，需要注意端点的指定顺序，否则有可能导致圆弧的凹凸形状与预期的相反。
