AutoCAD2014中文版从入门到精通
【摘要】：命令行提示与操作如下：执行选项中有“指定点”“水平”“垂直”“角度”“二等分”和“偏移”6种方式绘制构造线，分别如图2-4所示。构造线模拟手工作图中的辅助作图线。图2-5所示为应用构造线作为辅助线绘制机械图中三视图的示例。图中细线为构造线，粗线为三视图轮廓线。
【执行方式】
命令行：XLINE（快捷命令：XL）。
菜单栏：选择菜单栏中的“绘图”→“构造线”命令。
【操作步骤】

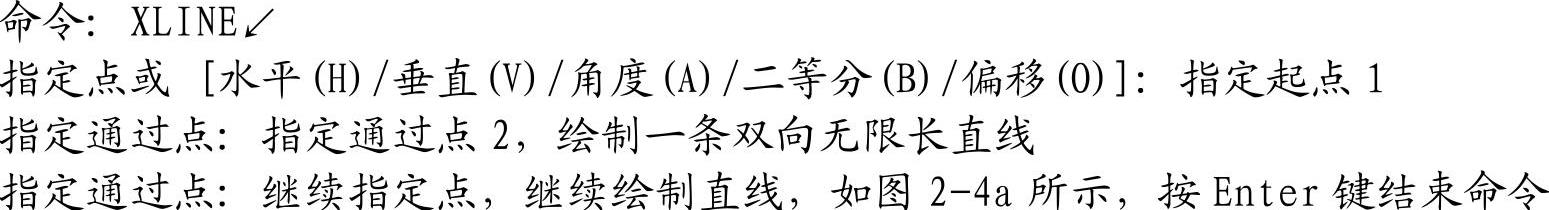

命令行提示与操作如下：
【选项说明】
（1）执行选项中有“指定点”“水平”“垂直”“角度”“二等分”和“偏移”6种方式绘制构造线，分别如图2-4所示。
（2）构造线模拟手工作图中的辅助作图线。用特殊的线型显示，在图形输出时可不作输出。应用构造线作为辅助线绘制机械图中的三视图是构造线的最主要用途，构造线的应用保证了三视图之间“主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等”的对应关系。图2-5所示为应用构造线作为辅助线绘制机械图中三视图的示例。图中细线为构造线，粗线为三视图轮廓线。
图2-4 构造线

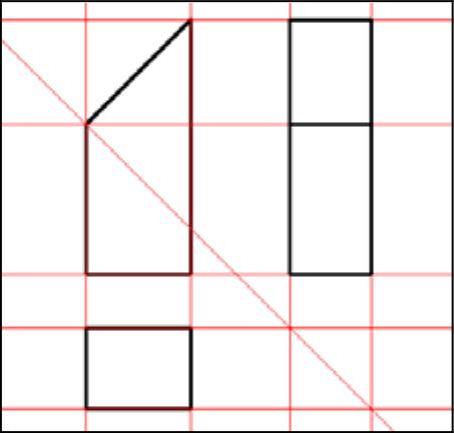

图2-5 构造线辅助绘制三视图(www.chuimin.cn)
★知识链接——数据输入法
在AutoCAD 2014中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用。
1.直角坐标法：用点的X、Y坐标值表示的坐标。在命令行中输入点的坐标“15，18”，则表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图2-6a所示。如果输入“@10，20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图2-6c所示。
2.极坐标法：用长度和角度表示的坐标，只能用来表示二维点的坐标。在绝对坐标输入方式下，表示为：“长度＜角度”，如“25＜50”，其中长度表示该点到坐标原点的距离，角度表示该点到原点的连线与X轴正向的夹角，如图2-6b所示。
在相对坐标输入方式下，表示为：“@长度＜角度”，如“@25＜45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图2-6d所示。

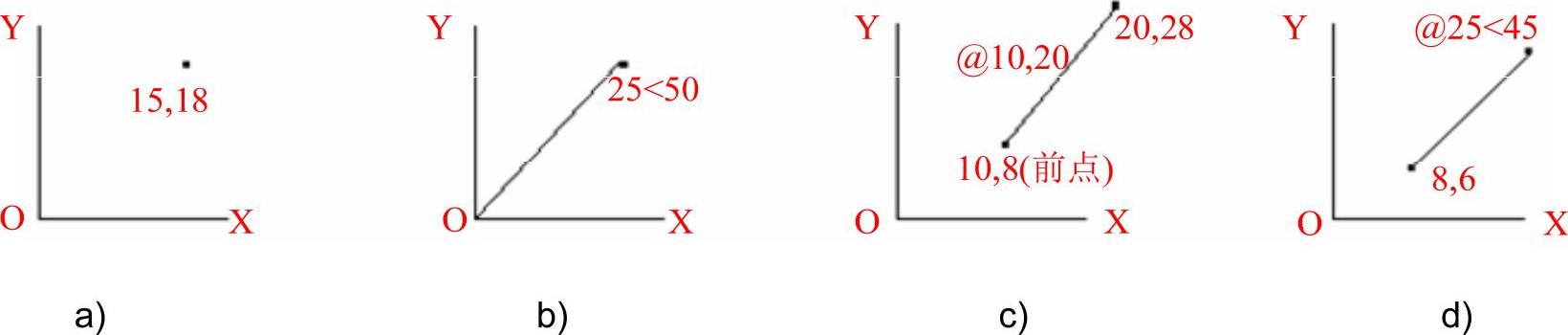

图2-6 数据输入方法
3.动态数据输入：按下状态栏中的“动态输入”按钮
，系统打开动态输入功能，可以在绘图区动态地输入某些参数数据。例如，绘制直线时，在光标附近，会动态地显示“指定第一个角点或”以及后面的坐标框。当前坐标框中显示的是目前光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图2-7所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图2-8所示，其输入效果与“@长度＜角度”方式相同。

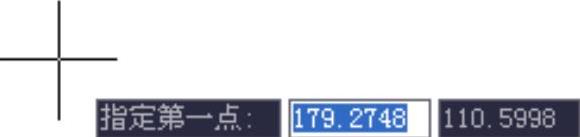

图2-7 动态输入坐标值

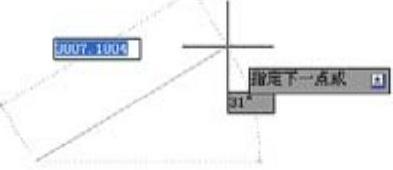

图2-8 动态输入长度值
