每台计算机所使用的显示器、输入设备和输出设备的类型不同,用户喜好的风格及计算机的目录设置也不同。一般来讲,使用AutoCAD 2014的默认配置就可以绘图,但为了使用用户的定点设备或打印机,以及提高绘图的效率,推荐用户在开始作图前先进行必要的配置。
【执行方式】
命令行:PREFERENCES。
菜单栏:选择菜单栏中的“工具”→“选项”命令。

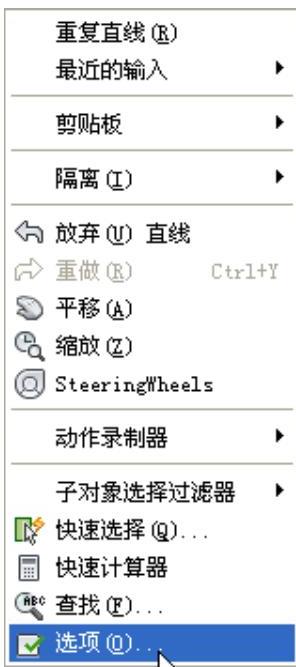

快捷菜单:在绘图区右击,系统打开快捷菜单,如图1-20所示,选择“选项”命令。
【操作步骤】
执行上述命令后,系统打开“选项”对话框。可以在该对话框中设置有关选项,对绘图系统进行配置。下面就其中主要的两个选项卡做一下说明,其他配置选项,在后面用到时再做具体说明。
1.系统配置。“选项”对话框中的第5个选项卡为“系统”选项卡,如图1-21所示。该选项卡用来设置AutoCAD系统的有关特性。其中“常规选项”选项组确定是否选择系统配置的有关基本选项。(www.chuimin.cn)
图1-20 快捷菜单
图1-21 “系统”选项卡

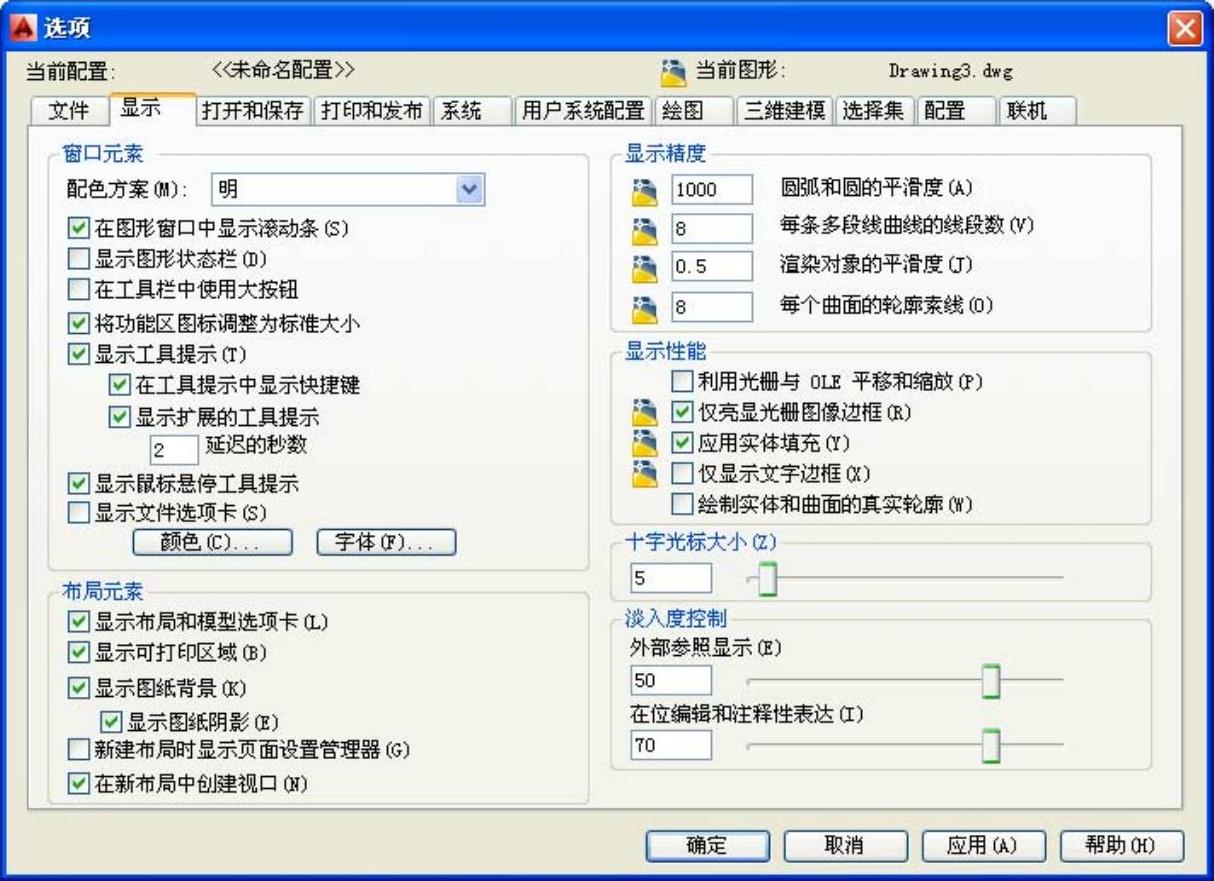

2.显示配置。“选项”对话框中的第2个选项卡为“显示”选项卡,该选项卡用于控制AutoCAD系统的外观,如图1-22所示。该选项卡设定滚动条显示与否、界面菜单显示与否、绘图区颜色、光标大小、AutoCAD的版面布局设置、各实体的显示精度等。
图1-22 “显示”选项卡
