版本CorelDRAWX4的工作界面及特点

2023-10-31 理论教育 版权反馈
【摘要】：熟悉CorelDRAW X4操作界面，是学习CorelDRAW X4绘图制作等各项设计的基础。图1-19 CorelDRAW X4操作界面图1-20 菜单命令图1-21 常用标准栏图1-22 属性栏4.工具箱系统默认时位于工作区的左边。

打开CorelDRAW X4后，在欢迎窗口中单击“新建空白文档”按钮，就可以看到如图1-19所示的操作界面，CorelDRAW X4所有的绘图工作都是在这里完成的。熟悉CorelDRAW X4操作界面，是学习CorelDRAW X4绘图制作等各项设计的基础。

1.菜单栏

CorelDRAW X4的主要功能都可以通过执行菜单栏中的命令选项来完成，执行菜单命令是最基本的操作方式。CorelDRAW X4的菜单栏中包括“文件”、“编辑”、“视图”、“版面”、“排列”、“效果”、“位图”、“文本”、“表格”、“工具”、“窗口”和“帮助”这12个功能各异的菜单，如图1-20所示。

2.常用标准栏

在常用标准栏上放置了最常用的一些功能选项并通过命令按钮的形式体现出来，这些功能选项大多数都是从菜单中挑选出来的，如图1-21所示。

3.属性栏

能提供在操作中选择对象和使用工具时的相关属性。通过对属性栏中的相关属性的设置，可以控制对象产生相应的变化。当没有选中任何对象时，系统默认的属性栏中则提供文档的一些版面布局信息，如图1-22所示。

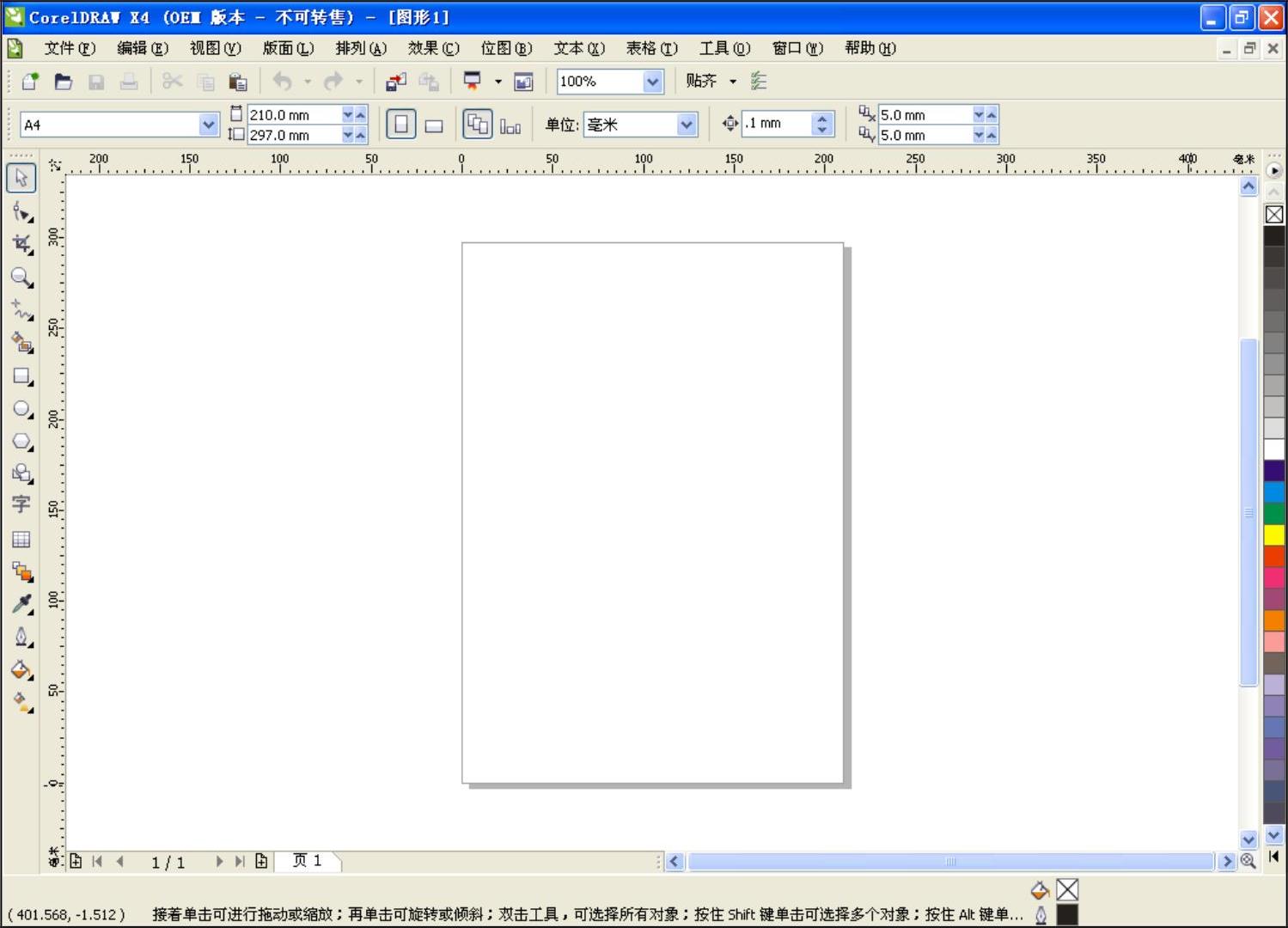

图1-19 CorelDRAW X4操作界面


图1-20 菜单命令


图1-21 常用标准栏

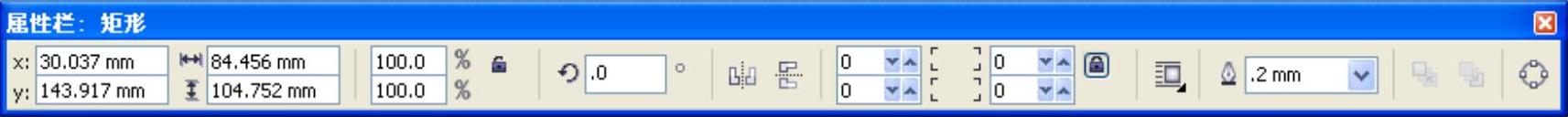

图1-22 属性栏

4.工具箱

系统默认时位于工作区的左边。在工具箱中放置了经常使用的编辑工具，并将功能相似的工具以展开的方式归类组合在一起，从而使操作更加灵活方便，如图1-23所示。(www.chuimin.cn)

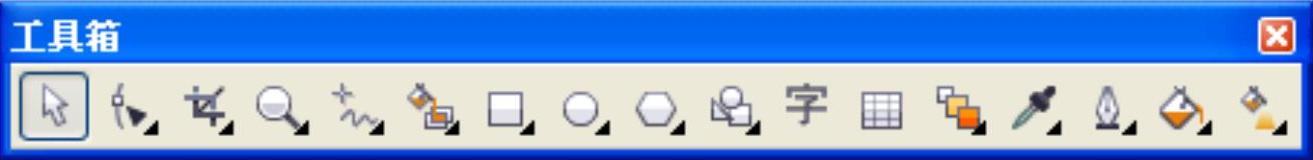

图1-23 工具箱

5.状态栏

在状态栏中将显示当前工作状态的相关信息，如被选中对象的简要属性、工具使用状态提示及鼠标坐标位置等信息，如图1-24所示。


图1-24 状态栏

6.导航器

在导航器的中间的显示的是文件当前活动页面的页码和总页码，可以通过单击页面标签或箭头来选择需要的页面，适用于进行多文档操作，如图1-25所示。


图1-25 导航器

7.工作区

工作区又称为“桌面”，是指绘图页面以外的区域。在绘图过程中，可以将绘图页面中的对象拖到工作区存放。工作区类似于一个剪贴板，它可以存放多个图形，使用起来很方便。

8.调色板

调色板默认位于工作区的右边。利用调色板可以快速地选择轮廓色和填充色，如图1-26所示。

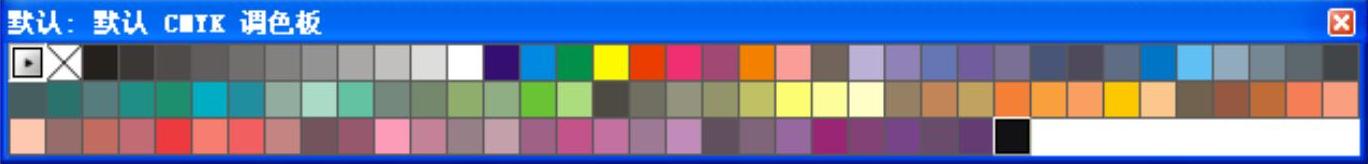

图1-26 调色板
