【摘要】：开路教育电视系统有广播电视、微波中继、卫星电视。闭路电视系统又称有线电视系统。（二）闭路教育电视系统按功能分播放系统、监控系统和双向传输系统。小规模的闭路电视监控系统有1～10台摄像机；中规模系统有10～100台摄像机；100台以上为大规模系统。闭路电视系统能实时、形象、真实地反映被监控对象一举一动，是现代化管理、监测、控制的重要手段之一。

开路教育电视系统有广播电视、微波中继、卫星电视。闭路电视系统又称有线电视系统。

广播电视系统：它是通过教育电视台的发射天线将指定频道的教育电视节目以射频信号发送，供小范围的用户接收。由电视天线发射的电磁波以空间波的形式在对流层中直线传播。它的传播距离受地球的曲率半径的影响，通常只能传播几十公里至一百公里左右，广播电视的覆盖范围是地区性的，它主要用于地方教育电视台。

pagenumber_ebook=121,pagenumber_book=112

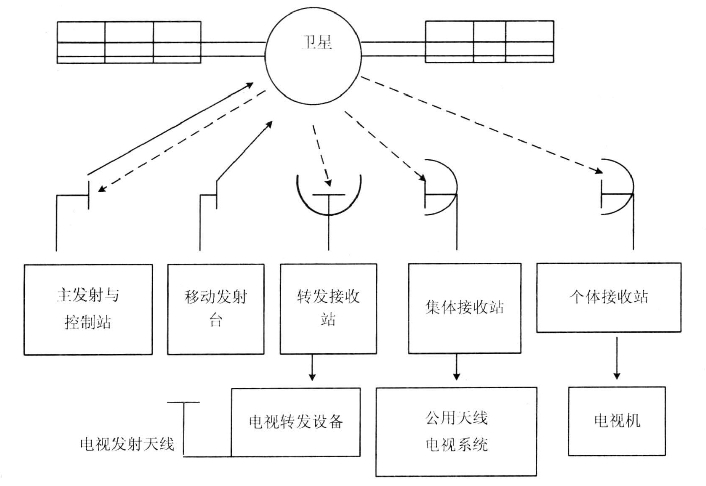

图3-28　卫星电视广播系统

（一）卫星广播电视系统

它是通过设置在地球赤道上3600公里高空的地球同步卫星来转发电视信号，卫星接收地面上电视台发送的电视信号（上行），然后再转发到地球上指定区域（下行）。卫星电视接收主要有三种：个体直接接收、单位或集体接收、地面台站差转接收。

卫星电视系统有如下特点：

（1）电波覆盖面大，利用率高。在一个卫星上装几个转发器就能覆盖整个中国，并且使服务区中心和边缘地区的电波场强只相差3～4dB。

（2）信号容量大。一个卫星可以同时转发几十路电视和几万路电话。

（3）投资省、费用低，扩大教育规模。可实现全球教育、开放教育、终身教育。

（二）闭路教育电视系统

按功能分播放系统、监控系统和双向传输系统。

1.闭路电视播放系统（CATV）

它的功能是把电视信号从前端通过电缆或光导纤维送到一个或多个终端，学校采用CATV系统，有利于对播出设备的管理和控制。并且电视节目播出的质量更高、内容更丰富。CATV系统的组成如图3-29所示：

pagenumber_ebook=122,pagenumber_book=113 (www.chuimin.cn)

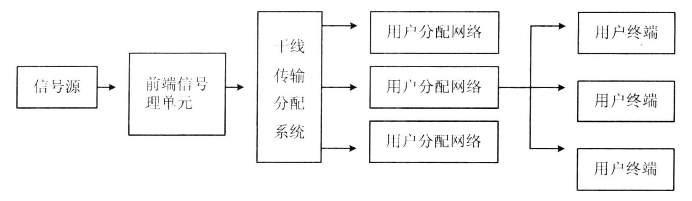

图3-29　CATV系统组成示意图

2.闭路电视监控系统

该系统可以从一个或多个监控现场摄取电视信号，并传输到一个或几个控制中心，具有远距离监控的功能。可以做成微格教学训练系统。小规模的闭路电视监控系统有1～10台摄像机；中规模系统有10～100台摄像机；100台以上为大规模系统。闭路电视系统能实时、形象、真实地反映被监控对象一举一动，是现代化管理、监测、控制的重要手段之一。广泛地应用在工业、交通、商业、金融、医疗卫生、军事和安全保卫等领域。这种系统应用于教学，可以对课堂教学、微格教学训练、技能和技巧示范、手术示教、考试管理和整体校园环境进行全程监控。

3.闭路电视双向传输系统

双向传输是从信号源到用户控制信号的播出，也能从用户到信号源控制和选择信号的播出内容和顺序，以实现多功能服务。如图文数据电视系统就是把数据信息和网上的信息与电视信号合在一起传输。可以实现信息中心和用户之间，用户和用户之间的双向传输：传输可视电话、数据通信、可视资料检测、调用信号源的节目，电视购物、电视会议等。并与个人计算机网络连接。它的主要特点是交互服务，实现信息高速公路。

在双向传输系统中，摄像机、监视器、对讲机、电话、传真机、计算机和控制键盘是图像、声音、文字和控制信息的输入和输出的工具。

学校的闭路教学电视系统，如果将播放和监控两种功能合而为一，在前端控制室既安装信号播出设备，也安装接收显示教室终端情况的设备；在终端教室，既配备接收和显示信号的装置，也配备拾取和传出声像信号及遥控前端录像机信号的装置，并在两端配置互通控制信息的对讲电话，便构成了双向传输的以教室为单元的闭路电视系统。它的主要用途是：

（1）召开全校性的电视直播会议，定时播出校内新闻。

（2）按教学计划的时间向不同的教室播出不同的电视或录像节目。

（3）教师在教室里通过遥控器控制前端的开、关和各种走带形式。

（4）用于英语听力教学和听力训练。

（5）进行考试监控管理。

（6）不影响课堂的观摩教学、课堂实况录像以及教学实验观测。
