激光视盘机是现代数字化多媒体处理技术飞速发展的产物，是视听播放设备大家族中的重要成员。由于它具有存储量大、影音质量高、操作方便、使用成本低等优点，现已成为教育信息传递的重要媒体。

（一）激光视盘机的种类及特点

激光视盘机的种类主要包括LD、VCD、SVCD、DVD、EVD等。

1.LD

LD是Laser Disc的缩写，通常称为激光视盘机、大影碟机，所用光盘的直径为30cm，音频采用数字EFM和模拟FM两种方式录制，视频采用模拟FM方法录制。图像质量优于VCD，不如DVD，音频质量同CD相当。但由于该机价格高、片源少，现已被VCD、DVD取代。

2.VCD

VCD是Video Compact Disc的缩写，意为视频光盘。光盘直径为12cm。它采用MPEG-1数字压缩的国际标准，图像分辨率为PAL352×288、NTSC352×240，水平清晰度为250线，声音为2声道，质量与CD相当，播放时间可达74分钟，兼容CD格式。它具有简单的交互菜单，能按节目索引、时间等进行检索，可以迅速找到需要的节目段落起点，并有变速播放、帧播放、循环播放等功能。由于VCD具有价格低廉、光盘种类繁多、比录像带耐用、便于保存等特点，是目前在教育上应用比较普遍的视听设备。

3.SVCD

SVCD俗称超级VCD，其主要性能指标优于VCD的视盘机。它选用MPEG-2视音频压缩编码低级规范，图像分辨率为PAL576×480、NTSC480×480，水平清晰度提高到350线以上，提供了4路单声道和2路立体声道的音频，有4种语言伴音和4字幕选择功能。它仍采用直径12cm的光盘存储信息，与CD、VCD兼容，最大播放视音频信号45分钟。由于SVCD片源短缺、播放时间短，加之DVD技术的成熟，因此它是趋于淘汰的产品。

4.DVD

DVD是Digital Video Disc的缩写，是目前应用最广泛的视音频光盘媒体。

DVD与VCD相比，有以下特点：

（1）高密度。DVD盘与VCD盘均是直径12cm的光盘，但其区别却显而易见：一是DVD光盘采用波长更短的激光刻录并读出信息；二是DVD光盘上的记录坑更小，单位面积上记录的信息更多；三是DVD光盘结构的重大变化，即单面单层4.7GB，单面双层8.5GB，双面单层9.4GB，双面双层17GB。VCD仅能存放视音频图像74分钟，而DVD单面单层能够存放视音频图像133分钟，双层双面可存放视音频图像长达484分钟。

（2）高画质。DVD采用国际通用的活动图像压缩标准MPEG-2技术，并选择了较高的码率，画质达到广播级电视图像标准，画面像素为PAL720×580、NTSC720×480，水平清晰度超过500线。

（3）高音质。DVD常用的音频格式有：AC-3（1至5.1声道）、MPEG（1至5.1声道或7.1声道）、LPCM（1至8声道）、DTS（1至6声道）等。DVD无论选择哪种音频格式都可以是数字环绕高保真音响效果。

（4）高兼容性。DVD视盘机也可播放CD盘、VCD盘、CD-ROM盘、SVCD盘、DVDRAM盘和DVD-R盘等视音频光盘。

（5）高可靠性。DVD采用先进的纠错编码方式，确保了数据读取的可靠性。

（二）激光视盘机的使用

1.DVD机与电视机的连接(www.chuimin.cn)

DVD激光视盘机常用的连接方式有三种，即AV连接、S端子连接和分量视频连接。

（1）AV连接。AV连接是最常用的连接方式。AV连接即DVD机的视频输出（VIDEOOUT）、音频输出（AUDIOOUTRL）分别接到电视机的视频输入（VIDEOIN）、音频输入（AUDIOINRL）上，如图3-25所示。

（2）S端子连接。S端子连接画质优于AV连接，可获得更加逼真的图像。其方法为DVD机S端子输出（SVIDEOOUT）、音频输出（AUDIOOUTRL）分别接入电视机的S端子输入（SVIDEOIN）、音频输入（AUDIOINRL）上，如图3-26所示。

pagenumber_ebook=114,pagenumber_book=105

图3-25　DVD与电视的AV连接

pagenumber_ebook=114,pagenumber_book=105

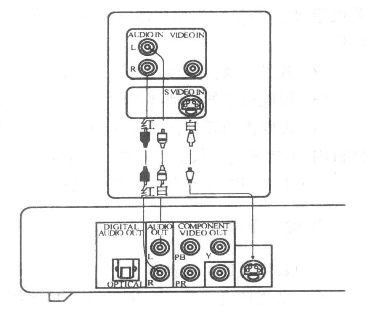

图3-26　DVD与电视的S端子连接

（3）分量视频连接。分量视频连接是目前最高级的连接方式，画质优于S端子连接。连接方法是将分量视频输出（Y/Cb/CrOUT）、音频输出（AUDIOOUTRL）分别接入电视机的分量视频输入（Y/Cb/CrIN）、音频输入（AUDIOINRL）上，如图3-27所示。

值得注意的是：分量视频输出、输入端子因机器品牌不同其英文缩写标注也不同（例如Y/PB/PR、Y/B-Y/R-Y、Y/Cb/Cr，），按相应的标注顺序连接即可。

pagenumber_ebook=115,pagenumber_book=106

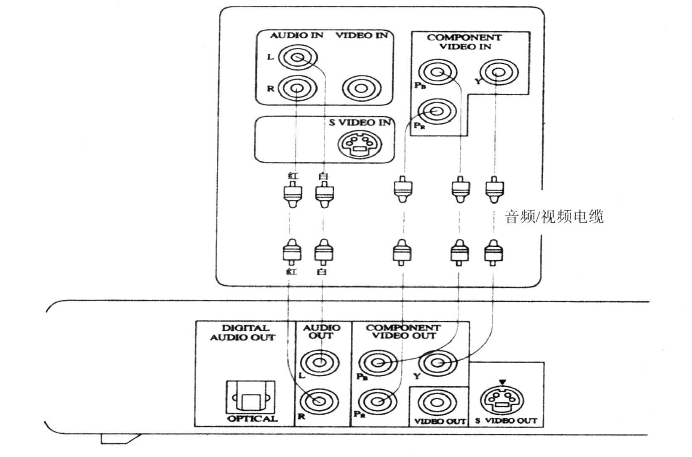

图3-27　DVD与电视的视频分量连接

2.激光影碟机的保养

（1）防尘第一，激光影碟机是精密的光学仪器，为避免灰尘进入，使用时应拿去布罩以利机器散热，布罩应选用质地细密、纤维较长的布料制作，不宜采用绒布或易积灰尘的物品制作。

（2）激光影碟机应放在水平、稳固、无震动的柜台上，保证影碟机正常工作。

（3）影碟机中的转动部件大多是塑料制品，不需另外加油。

（4）影碟机的碟片托盘不能用手推拉，应按托盘“OPEN/CLOSE”按钮使托盘自动退回机内，不要使托盘长期处于伸出状态，防止灰尘和杂物进入。

（5）不能用酒精或有机溶剂擦拭机器。
