【摘要】：它的工作原理是：当人对着话筒讲话时，膜片随着声音前后颤动，带动音圈在磁场中做切割磁力线的运动，根据电磁感应原理，在音圈的两端就会产生感应音频电动势，通过升压变压器输出音频电信号。

传声器是把声音信号转换成电信号的拾音设备，也称话筒、麦克风（MIC）。

（一）传声器的种类

传声器的种类很多，按工作原理可分为电动式、电容式；按话筒的灵敏度方向性可分为全指向性、双指向性和单指向性等；按信号的传递方式可分为有线和无线传声器。

1.动圈式传声器

它的结构如图3-7所示，主要由振动膜片、音圈、永久磁铁和升压变压器等组成。它的工作原理是：当人对着话筒讲话时，膜片随着声音前后颤动，带动音圈在磁场中做切割磁力线的运动，根据电磁感应原理，在音圈的两端就会产生感应音频电动势，通过升压变压器输出音频电信号。

优点：结构简单、稳定可靠、使用方便、固有噪声小，用于语言广播和扩声系统。

缺点：灵敏度较低、频率范围窄。

2.电容式传声器

它是靠电容量的变化将声音变换成电信号，结构如图3-8所示，主要由振动膜片、刚性极板、电源和负载电阻等组成；它的工作原理是：当膜片受到声波的压力，并随着压力的大小和频率的不同而振动时，膜片和极板之间的电容量随之发生变化，极板上的电荷发生变化，电路中的电流也相应变化，负载电阻上输出音频电压。

pagenumber_ebook=101,pagenumber_book=92

图3-7　动圈式话筒

pagenumber_ebook=101,pagenumber_book=92

图3-8　电容式话筒

优点：频率范围宽、灵敏度高、失真小、音质好；用于高质量的广播、录音和扩音机。

缺点：结构复杂、成本高。(www.chuimin.cn)

3.无线传声器

无线话筒（如图3-9）是以无线方式传递电信号。拾音头将声音信号转换为电信号，然后由发射器将其调制，并通过天线向空间发射，接收机在有效接受范围内接收到信号，经过检波、解调，并将还原后的电信号输出给后续设备。无线话筒和接收机是配套的。

优点：体积小、使用方便、音质好、移动自如，在大教室、电视摄制和舞台广泛应用。

pagenumber_ebook=101,pagenumber_book=92

图3-9　无线话筒

（二）传声器的使用无论是在教学活动中还是在日常生活中，话筒都是我们经常使用的电声器材之一。这里，对一些在使用中容易忽视的环节稍作提示：

（1）在选择话筒时，要注意指向特性。话筒的指向性与所使用的场合和声音源方向要匹配，以免影响效果。话筒的指向性见图3-10。

pagenumber_ebook=101,pagenumber_book=92

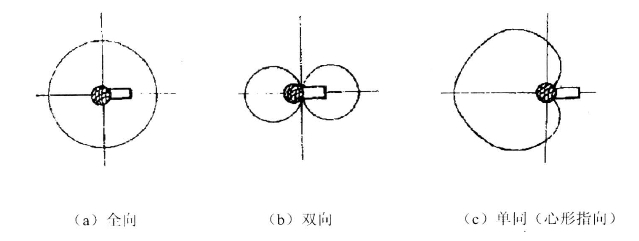

图3-10　传声器的指向性

（2）在现场扩音时，要防止话筒与音箱间产生信号的回授，形成刺耳的啸叫声。避免的方法，一是不宜把话筒音量开得过大；二是话筒与音箱不能面对面。

（3）在使用中不能对话筒吹气或拍打，这会损坏内部的振动薄膜。

（4）若话筒本身有防风罩（通常是海绵或皮毛制成的），在使用中要正常佩戴，以保证音质。

（5）日常存放要注意防尘、防震。
