FEKO仿真原理与工程应用：电参数设置及近场求解设置
【摘要】：图10-132 设置工作频率求解设置：展开“Configuration specific”结点，选中“Requests”并单击鼠标右键，选择“Near fields”选项，弹出“Request near fields”对话框，进行如下设置。图10-133 近场求解设置添加比吸收率：进入“Request”菜单，在“Solution requests”中单击“SAR”按钮，弹出“Request SAR”对话框，设置10g比吸收率，具体设置如下。Select calculation：Spatial-peak SAR of a 10g cube。单击“Add”按钮，继续设置。Specify the search region：Entire model。单击“Create”按钮，如图10-135所示。

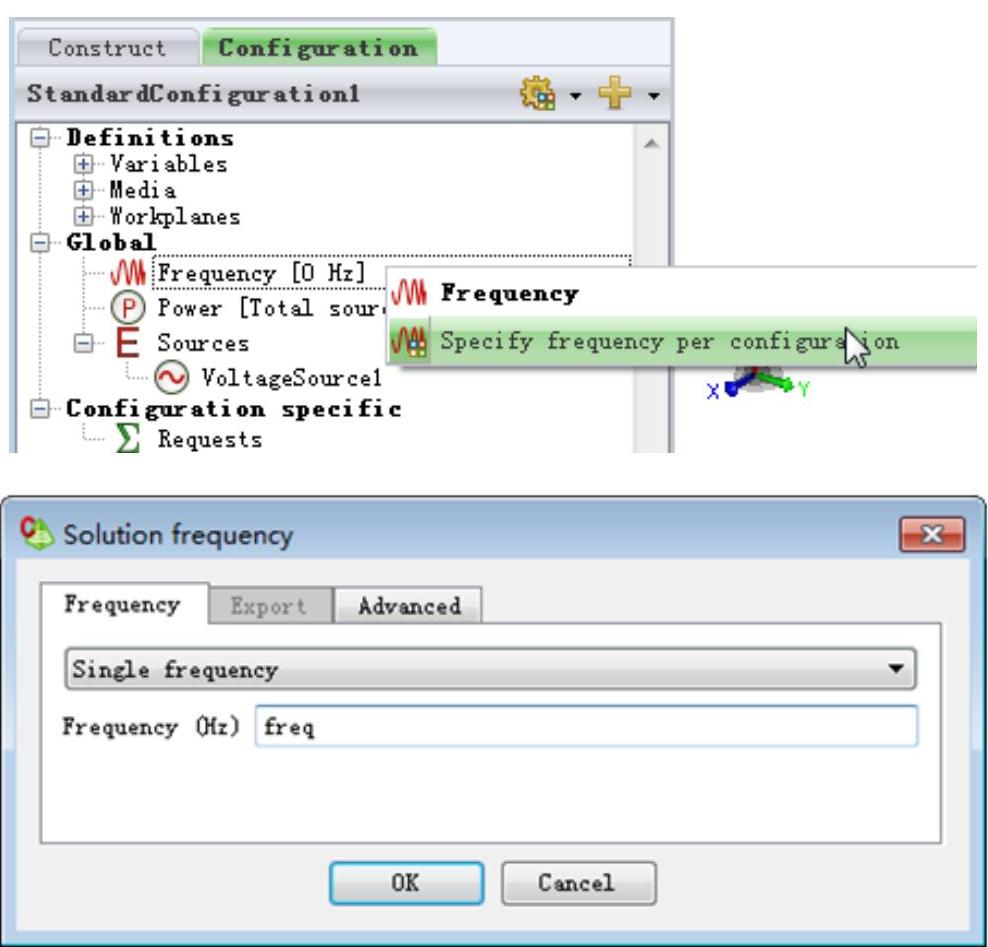

工作频率设置：展开“Global”结点，选中“Frequency”结点，单击鼠标右键，选择“Specify frequency per configuration”选项，“Frequency”结点会自动跳到“Configuration specific”结点中，双击“Frequency”结点，在弹出的“Solution frequency”对话框中设置如下。
选择：Single frequency。
Frequency(Hz)：freq。
单击“OK”按钮，如图10-132所示。
图10-132 设置工作频率

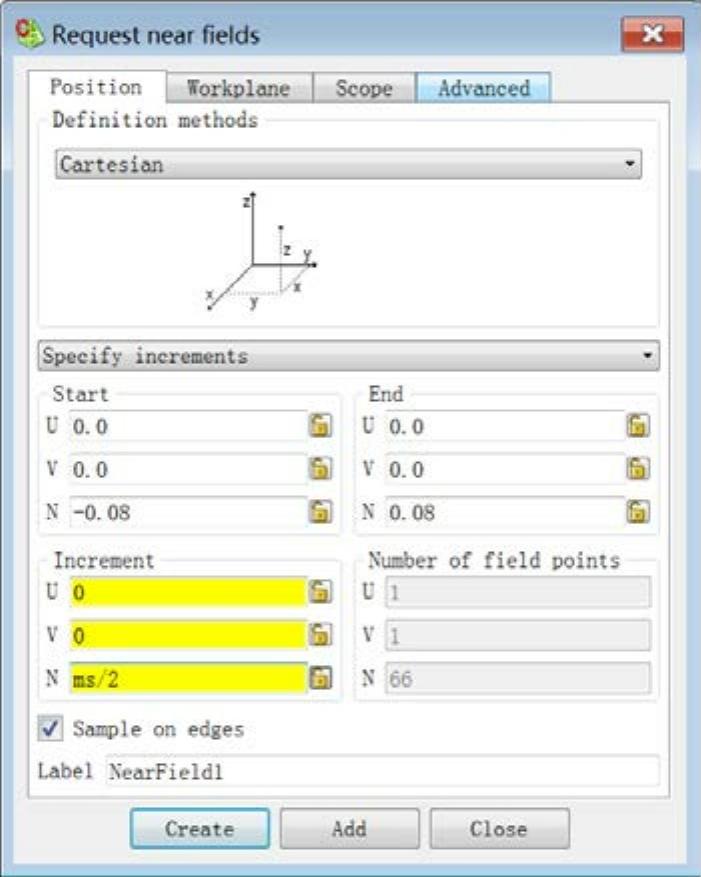

求解设置：展开“Configuration specific”结点，选中“Requests”并单击鼠标右键，选择“Near fields”选项，弹出“Request near fields”对话框，进行如下设置。
Definition methods：Cartesian。
选择：Specify increments。
Start：(U：0.0;V：0.0;N：-0.08)。
End：(U：0.0;V：0.0;N：0.08)。
Increment：(U：0;V：0;N：ms/2)。
Label：NearField1。(www.chuimin.cn)
单击“Create”按钮，如图10-133所示。
图10-133 近场求解设置（NearField1）
添加比吸收率（SAR）：进入“Request”菜单，在“Solution requests”中单击“SAR”按钮，弹出“Request SAR”对话框，设置10g比吸收率，具体设置如下。
Select calculation：Spatial-peak SAR of a 10g cube。
Specify the search region：Entire model。
Label：SAR_10g，如图10-134所示。
单击“Add”按钮，继续设置。
Select calculation：Volume-average SAR。
Specify the search region：Entire model。
Label：SAR_volume。
单击“Create”按钮，如图10-135所示。
