启动CADFEKO，新建一个工程“box_with_slot_emission.cfx”，在以下的各个操作过程中，可以即时保存做过的任何修改。完整的工程文件参考“…/chapter10/app4/box_with_ slot_emission.cfx”，起始操作工程位于“…/chapter10/app4/started/”，其中包含了变量的定义。
（1）定义长度单位
单击“Home”菜单中的“Model unit”按钮，在“Model unit”对话框中，选中“Centimetres(cm)”单选按钮，如图10-100所示。
（2）定义变量
在CADFEKO中左侧的树形浏览器中双击“Variables”结点，依次定义如下变量。
图10-100 设置长度单位为cm
工作频率：freq=1.53e9。
长度缩放系数：sf=0.01。
工作波长：lam=c0/freq/sf。
缝隙的长度：s_L=12。
缝隙的宽度：s_h=0.1。
缝隙离开机箱的距离：s_dh=0.2。
网格剖分：tL0=lam/10。
缝隙剖分：tL1=min(tL0,3*s_h)。
线段半径：sR0=0.08，如图10-101所示。
图10-101 定义变量
（3）机箱模型建立
单击“Construct”菜单中的“Cuboid”按钮，弹出“Create cuboid”对话框，进行如下设置。
在“Geometry”对话框中：
Base corner(C)：(U：0.0;V：0.0;N：-15)。
Width(W)：22。
Depth(D)：14。
Height(H)：30。
Label：Box。
单击“Create”按钮，如图10-102所示。
图10-102 定义机箱（不考虑厚度）
选中新生成的模型“Box”，在左下角的“Details”中，展开“Regions”结点，选中“Region1”并单击鼠标右键，选择“Properties”选项，弹出“Region properties”对话框，进行如下设置。
Medium：Free space。
单击“OK”按钮，如图10-103所示。
（4）缝隙模型建立
在“Construct”菜单中，单击“Rectangle”按钮，弹出“Create Rectangle”对话框，进行如下设置。
图10-103 修改Region区域的材料为“Free space”
在“Workplane”对话框中：
Orgin：(X：0.0;Y：s_dh;Z：-s_L/2)。
U vector：(X：0;Y：0.0;Z：1)。
V vector：(X：0.0;Y：1.0;Z：0.0)。
进入“Geometry”选项卡：
Base corner(C)：(U：0.0;V：0.0;N：0.0)。
Width(W)：s_L。
Depth(D)：s_h。
Label：slot。
单击“Create”按钮，如图10-104所示。
图10-104 定义缝隙“slot”
在左侧的树形浏览器中，展开“Model”→“Geometry”结点，选择新建立的“slot”，在其“Details”中，展开“Edges”结点，选择所有的棱边，单击鼠标右键，选择“Properties”选项，弹出“Edge properties”对话框，进行如下设置。
在“Meshing”选项卡中：
勾选：Local mesh size。
Mesh size：tL1。
单击“OK”按钮，如图10-105所示。
图10-105 设置缝隙处棱边剖分规则
在“Construct”菜单中，单击“Line”按钮，弹出“Create line”对话框，进行如下设置。
在“Workplane”选项卡中：
修正Origin：X=17。
进入“Geometry”选项卡：
Start point：(U：0.0;V：0.0;N：0.0)。
End point：(U：0.0;V：14;N：0.0)。
Label：probe。
单击“Create”按钮，如图10-106所示。
图10-106 定义辐射导线“probe”
在左侧的树形浏览器中，展开“Geometry”结点，选择新建立的“slot”，单击鼠标右键，选择“Apply”→“Subtract from”选项，弹出“Subtract from”对话框，不要关闭该对话框，直接在左侧的树形浏览器中单击新建的模型“Box”，把新生成的模型更名为“Box_slot”，如图10-107所示。
图10-107 选择缝隙模型“slot”并从机箱“Box”上减去
选中新生成的模型“Box_slot”，单击鼠标右键，选择“Apply”→“Imprint points”选项，弹出“Create imprint points”对话框（这样操作后，就不需要和“probe”进行布尔操作了，能保证“probe”和机箱共结点），进行如下设置。
Point 1：(U：17;V：14;N：0)。
单击“Add”按钮，继续设置。
Point 2：(U：17;V：0;N：0)。
单击“Create”按钮，如图10-108所示。
图10-108 定义机箱体上的点
（5）创建端口

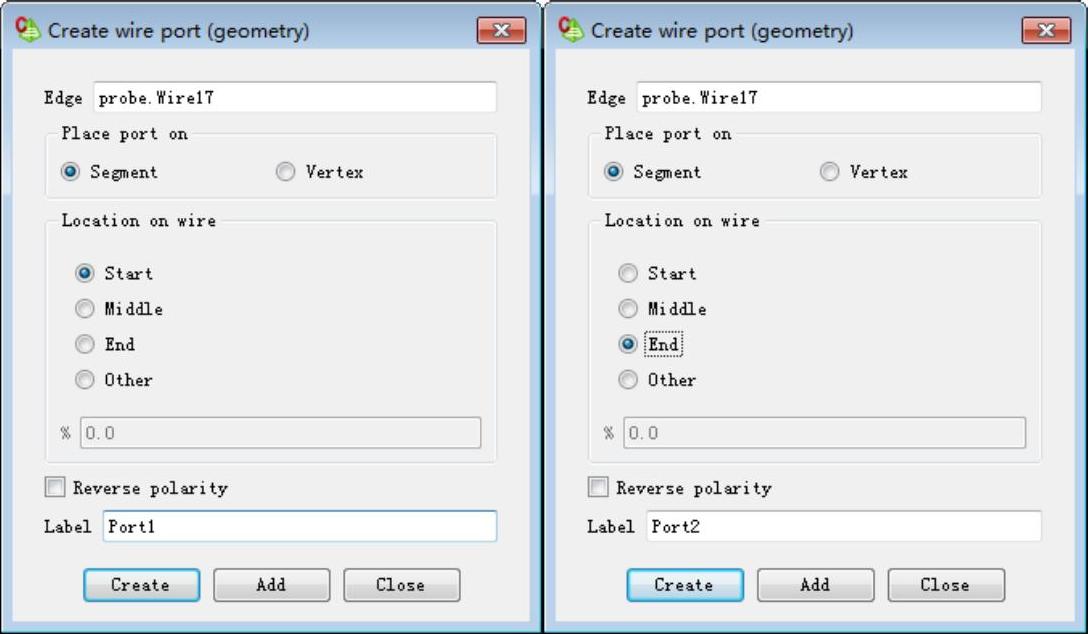

在左侧的树形浏览器中，选中新建的模型“probe”，在其“Details”中，展开“Wires”结点，选择“Wire17”，单击鼠标右键，选择“Create port”选项，弹出“Create wire port（geometry）”对话框，进行如下设置。
Location on wire：Start。
Label：port1。
单击“Add”按钮，继续设置。
Location on wire：End。
Label：Port2。
单击“Create”按钮，如图10-109所示。
(www.chuimin.cn)
图10-109 定义线端口
（6）设置磁对称
进入“Solve/Run”菜单，单击最左侧的“Symmetry”按钮，弹出“Symmetry definition”对话框，进行如下设置。
Z=0 plane：Magnetic symmetry。
单击“OK”按钮，如图10-110所示。
图10-110 定义Z=0平面为磁对称
（7）电参数设置
在左侧的树形浏览器中，由“Construct”切换到“Configuration”，进行如下设置。
工作频率设置：展开“Global”结点，选中“Frequency”结点，单击鼠标右键，选择“Specify frequency per configuration”选项，“Frequency”结点会自动跳到“Configuration specific”结点中，双击“Frequency”结点，在弹出的“Solution frequency”对话框中设置如下。
选择：Single frequency。
Frequency(Hz)：freq。
单击“OK”按钮，如图10-111所示。
图10-111 设置工作频率
激励设置：在“Global”结点中，选中“Sources”结点，单击鼠标右键，选择“Voltage source”选项，弹出“Add voltage source”对话框，进行如下设置。
Port：Port1。
Magnitude(V)：1e-3。
Label：VoltageSource1。
单击“Create”按钮，如图10-112所示。
阻抗加载设置：在“Global”结点中，选中“Global”结点，单击鼠标右键，选择“Add load”选项，如图10-113所示，弹出“Create load”对话框，进行如下设置。
图10-112 定义端口激励
图10-113 添加端口负载
Port：Port1。
Real part：50。
Label：Load1。
单击“Add”按钮，继续设置。
Port：Port2。
Real part：47。
Label：Load2。
单击“Create”按钮，如图10-114所示。
图10-114 设定端口加载
求解设置：在“Configuration specific”结点中，选中“Requests”并单击鼠标右键，选择“Near fields”选项，弹出“Request near fields”对话框，进行如下设置。
Definition methods：Spherical。
选择：Specify increments。
Start：(r：300;θ：90;ϕ：0)。
End：(r：300;θ：180;ϕ：360)。
Increment：(r：0;θ：2;ϕ：4)。
Label：half_sphere_3m。
单击“Create”按钮，如图10-115所示。
图10-115 近场求解设置（half_shpere_3m）
在左侧的树形浏览器上方的“Configurations”中，单击右侧的“
”按钮，选择“Standard configuration”，如图10-116所示，新生成的求解设置是“Standard Configuration2”，选中它并将其更名为“SC_AFS”。再选中“StandardConfiguration1”，更名为“SC_1p53GHz”。
在“Configurations”中，选中新定义的求解设置“SC_AFS”，在左侧的树形浏览器中，切换到“Configuration”选项卡，展开“Configuration specific”结点，双击“Frequency”结点，弹出“Solution frequency”对话框，进行如下设置。
选择：Continuous(interpolated)range。
Start frequency(Hz)：0.7e9。
End frequency(Hz)：1.6e9。
单击“OK”按钮，如图10-117所示。
图10-116 设置新的求解设置
图10-117 设定扫频方式和范围
选中“Requests”结点，单击鼠标右键，选择“Near fields”选项，弹出“Request near fields”对话框，进行如下设置。
Start：(U：300;V：0.0;N：0.0)。
End：(U：300;V：0.0;N：0.0)。
Label：NF_3m。
单击“Create”按钮，如图10-118所示。
图10-118 设定机箱外场点坐标
（8）网格划分
单击“Mesh”菜单中的“Create mesh”按钮，弹出“Create mesh”对话框，设置如下。
网格剖分方法“Mesh size”：Standard。
线段半径“Wire segment radius”：sR0。
单击“Mesh”按钮生成网格，如图10-119所示。
（9）提交计算
计算方法采用默认的矩量法（MoM）。
进入“Solve/Run”菜单，单击“FEKO Solver”按钮，提交计算。可以选择并行模式（有指导老师演示如何设置并行或查看相应的手册说明，如“FEKO软件安装中文手册”）。
（10）后处理显示结果
计算完成后，单击“Solve/Run”菜单中的“POSTFEKO”按钮或按〈Alt+3〉快捷键，启动后处理模块POSTFEKO显示结果。
显示3D结果：在“Home”菜单中，单击“Near field”按钮下的“half_sphere_3m”，在右侧的控制面板中勾选“dB”复选框。
图10-119 定义网格划分
进入“Result”菜单，选择“Show contours”（显示等值线）。
在3D视图中，将模型适中显示，按住〈Ctrl+Shift〉快捷键，在3m半球区域内任意一点位置单击鼠标左键，会自动拾取到该点的场值。这时，得到的3D显示效果如图10-120所示。
图10-120 3D缝隙外部3m半空间的场强云图分布
显示2D结果：切换到“Home”菜单，单击“Cartesian”，进入直角坐标系“Cartesian graph1”，单击“Near field”→“NF_3m”，会在直角坐标系中直接显示缝隙正前方3m处一点的电场值曲线。在右侧控制面板的Traces区域内将自动生成NF_3m，选中“NF_3m”，在控制面板中勾选“dB”复选框。2D显示结果如图10-121所示。
图10-121 缝隙正前方3m处坐标（3,0,0）的辐射电场强度频谱分布
